1
Solaris - Vorlauf (1" ÜM)
2
Kaltwasserzufluss (1" AG)*
3
Warmwasser (1" AG*)
4
Heizung Vorlauf (1" AG)*
5
Heizung Rücklauf (1" AG)*
6
Umwälzpumpe (Speicherkreislauf)
7
Sicherheits-Überdruckventil (Heizkreislauf)
16
Optionaler Booster-Heater (R 11/2" IG)
18
Optionaler Backup-Heater (R 11/2" IG)
20
Füllstandsanzeige (Speicherwasser)
29
Schalldämmung
30
Plattenwärmetauscher (PWT)
31
Anschluss Kältemittel Flüssigkeitsleitung
HPSU compact 508: CuT, Ø 6,4 mm (1/4"),
HPSU compact 516: CuT, Ø 9,5 mm (3/8")
32
Anschluss Kältemittel Gasleitung
CuT, Ø 15,9 mm (5/8")

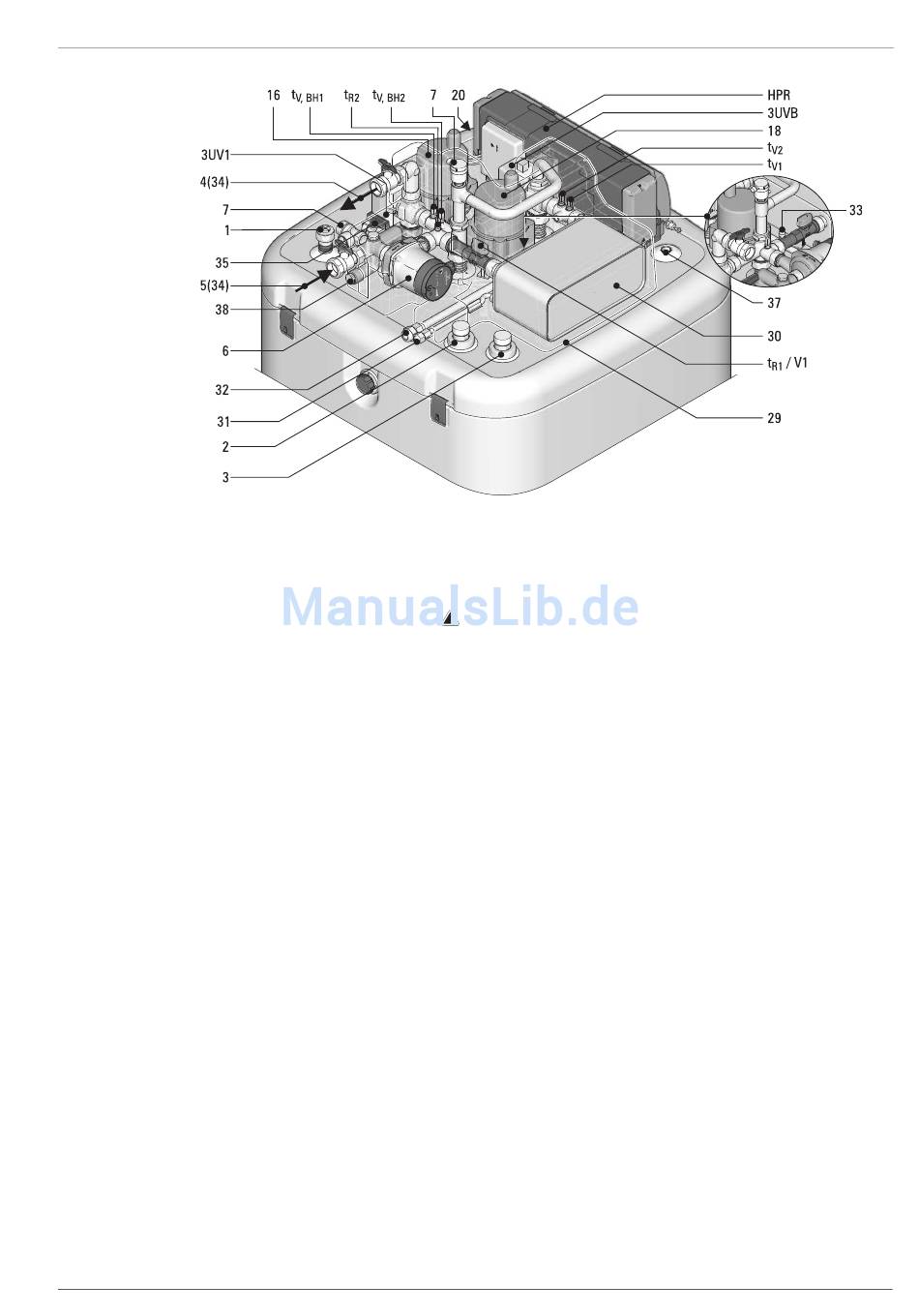

Bild 2-2
FA ROTEX HPSU compact - 09/2010
Anschlüsse und Abmessungen HPSU compact (Geräteoberteil)
2
x
33
Befüllanschluss für Kältemittel
34
Kugelhahn (Heizkreislauf)
35
KFE-Hahn (Heizkreislauf)
37
Speichertemperaturfühler t
38
Anschluss Membranausdehnungsgefäß (MAG)
!
3UV1 3-Wege-Umschaltventil (Warmwasser/Heizen)
3UVB 3-Wege-Umschaltventil (Temperaturbegrenzung)
HPR Regelungsgehäuse mit elektr. Anschlussleiste
t
, V1
R1
Rücklauf- und Durchflusssensor
t
Rücklauftemperatursensor
R2
t
, t
V1
V2
Vorlauftemperatursensoren
t
, t
V, BH1
V, BH2
Vorlauftemperatursensoren Backup-Heater
Aufstellung und Installation
und t
DHW1
DHW2
9
