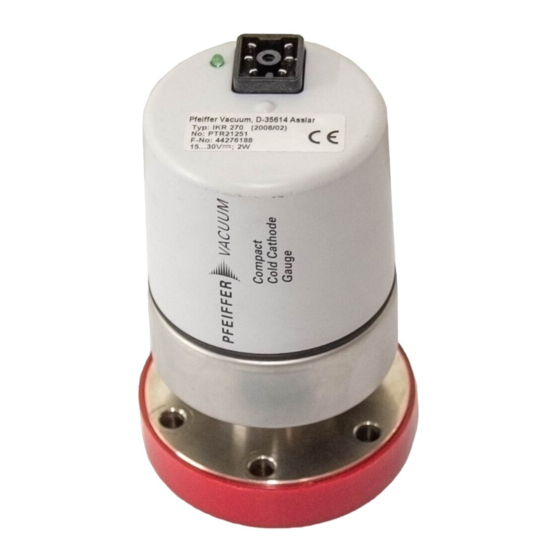

Pfeiffer Vacuum IKR 270 Betriebsanleitung
Kaltkathoden-transmitter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Pfeiffer Vacuum IKR 270
Inhaltszusammenfassung für Pfeiffer Vacuum IKR 270
- Seite 1 BETRIEBSANLEITUNG Original IKR 270 Kaltkathoden-Transmitter...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
Sicherheitsmaßnahmen Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Verantwortung und Gewährleistung Anforderungen an den Betreiber Personenqualifikation 2.8.1 Personenqualifikation sicherstellen 2.8.2 Personenqualifikation bei Wartung und Reparatur 2.8.3 Mit Pfeiffer Vacuum weiterbilden Anforderungen an den Bediener Produktbeschreibung Funktion Statusanzeige Produkt identifizieren Lieferumfang Transport und Lagerung... - Seite 4 Inhaltsverzeichnis Recycling und Entsorgung 11.1 Allgemeine Entsorgungshinweise 11.2 Transmitter entsorgen Servicelösungen von Pfeiffer Vacuum Ersatzteile Zubehör 14.1 Zubehörinformationen 14.2 Zubehör bestellen Technische Daten und Abmessungen 15.1 Allgemeines 15.2 Technische Daten 15.3 Abmessungen ETL-Zertifizierung Konformitätserklärung 4/48...
-
Seite 5: Zu Dieser Anleitung
IKR 270 (DN 40 CF-F, lange Version) Tab. 2: Varianten Die Artikelnummer finden Sie auf dem Typenschild des Produktes. Pfeiffer Vacuum behält sich technische Änderungen ohne vorherige Anzeige vor. Die Abbildungen in diesem Dokument sind nicht maßstabsgetreu. Abmessungen sind in mm, sofern nicht anders angegeben. 1.2 Zielgruppe Diese Betriebsanleitung richtet sich an alle Personen, die das Produkt ●... -
Seite 6: Konventionen
1.3.3 Aufkleber auf dem Produkt Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung. Typenschild D-35614 Asslar Das Typenschild befindet sich an der Oberseite Mod. IKR 270 PT Rxx xxx 3103457 des Gerätes. xxxxxxxxx Made in Liechtenstein 2019/04 Input 15...30 V DC 2 W... -
Seite 7: Abkürzungen
Zu dieser Anleitung 1.3.4 Abkürzungen Abkürzung Erklärung Konstante zur Umrechnung von Messsignal und Druck Kalibrierfaktor zur Druckberechnung für andere Gase als Luft Konstante zur Umrechnung von Messsignal und Druck Normalnull Druck Schlüsselweite Messsignal [V] (Ausgangsspannung) Tab. 3: Verwendete Abkürzungen 1.4 Markennachweis ● Hirschmann ®... -
Seite 8: Sicherheit
Dokument. 2.2 Sicherheitshinweise Sicherheitshinweise nach Lebensphasen des Produktes Alle Sicherheitshinweise in diesem Dokument beruhen auf Ergebnissen einer Risikobeur- teilung. Pfeiffer Vacuum hat alle zutreffenden Lebensphasen des Produktes berücksichtigt. Risiken bei der Installation GEFAHR Lebensgefahr durch berührungsgefährliche Spannung Spannungen über 30 V (AC) oder 60 V (DC) gelten nach EN 61010 als berührungsgefährlich. Wenn Sie mit berührungsgefährlicher Spannung in Kontakt kommen, führt dies zu Verletzungen durch... - Seite 9 Das Produkt hat ein Magnetfeld, das elektronische Geräte (z. B. Herzschrittmacher) in ihrer Funktion stört oder beeinträchtigt. ► Halten Sie die angegebenen Abstände des Herstellers des Herzschrittmachers ein. – Pfeiffer Vacuum empfiehlt einen Sicherheitsabstand von mindestens 130 mm zwischen Herzschrittmacher und Produkt. ► Vermeiden Sie den Einfluss starker Magnetfelder mit Hilfe von Magnetfeldabschirmungen.
-
Seite 10: Sicherheitsmaßnahmen
Sicherheit Risiken beim Versand WARNUNG Vergiftungsgefahr durch kontaminierte Produkte Zur Wartung oder Reparatur eingesandte Produkte, die nicht frei von Schadstoffen sind, gefährden die Sicherheit und die Gesundheit des Servicepersonals. ► Halten Sie die Hinweise für den sicheren Versand ein. Risiken bei der Entsorgung WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. -
Seite 11: Bestimmungsgemäße Verwendung
6. Stellen Sie die Personenqualifikation sicher. 2.8 Personenqualifikation Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen oder über Pfeiffer Vacuum an entsprechenden Schulungen teilgenommen haben. Personen schulen 1. -
Seite 12: Personenqualifikation Sicherstellen
─ Kunde mit Pfeiffer Vacuum-Serviceausbildung ─ Pfeiffer Vacuum-Servicetechniker 2.8.3 Mit Pfeiffer Vacuum weiterbilden Für die optimale und störungsfreie Nutzung dieses Produktes bietet Pfeiffer Vacuum ein umfangreiches Angebot an Schulungen und technischen Trainings an. Für weitere Auskünfte wenden Sie sich bitte an die technische Schulung von Pfeiffer Vacuum. -
Seite 13: Anforderungen An Den Bediener
4. Halten Sie die Anwendungsgrenzen ein. 5. Beachten Sie die technischen Daten. 6. Wenden Sie sich an das Pfeiffer Vacuum Service Center falls Ihre Fragen zu Betrieb oder War- tung des Produktes in dieser Betriebsanleitung nicht beantwortet werden. – Informationen finden Sie im Pfeiffer Vacuum Servicebereich. -
Seite 14: Produktbeschreibung
Das Produkt hat ein Magnetfeld, das elektronische Geräte (z. B. Herzschrittmacher) in ihrer Funktion stört oder beeinträchtigt. ► Halten Sie die angegebenen Abstände des Herstellers des Herzschrittmachers ein. – Pfeiffer Vacuum empfiehlt einen Sicherheitsabstand von mindestens 130 mm zwischen Herzschrittmacher und Produkt. ► Vermeiden Sie den Einfluss starker Magnetfelder mit Hilfe von Magnetfeldabschirmungen. - Seite 15 Produktbeschreibung ● Transmitter ● Kurzanleitung Produkt auspacken und Lieferumfang auf Vollständigkeit prüfen 1. Packen Sie das Produkt aus. 2. Entfernen Sie Transportverschlüsse, Transportsicherungen, etc. 3. Bewahren Sie Transportverschlüsse, Transportsicherungen, etc. auf. 4. Prüfen Sie den Lieferumfang auf Vollständigkeit. 5. Stellen Sie sicher, dass keine Teile beschädigt sind. 15/48...
-
Seite 16: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung 4.1 Produkt transportieren HINWEIS Beschädigung durch unsachgemäßen Transport Der Transport in einer ungeeigneten Verpackung oder fehlende Transportsicherung führen zu Be- schädigung des Produktes. ► Halten Sie die Hinweise für den sicheren Transport ein. Verpackung Wir empfehlen die Transportverpackung und die original Schutzdeckel aufzubewahren. Allgemeine Hinweise für den sicheren Transport ►... -
Seite 17: Installation
Installation 5 Installation 5.1 Vakuumanschluss herstellen GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit dem geerdeten Vakuumrezipienten. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. (CF- und VCR-Anschlüsse entsprechen dieser Forderung.) ►... -
Seite 18: Magneteinheit
– Dies erleichtert die Montage der CF-Flanschverbindung. 4. Entfernen Sie die Schutzkappe und bewahren Sie diese auf. 5. Montieren Sie den Transmitter mit Vakuumbauteilen aus dem Pfeiffer Vacuum Komponentenshop am Vakuumsystem. 6. Montieren Sie die Magneteinheit des Transmitters, falls Sie die Magneteinheit entfernt hatten. -
Seite 19: Elektrischen Anschluss Herstellen
► Schließen Sie das Produkt nur an Geräte an, die folgenden Kriterien entsprechen: ● Anforderungen der geerdeten Schutzkleinspannung (PELV) ● Stromquelle mit begrenzter Leistung (LPS) der Klasse 2 ► Sichern Sie die Leitung zum Produkt ab. – Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. 19/48... - Seite 20 1. Schließen Sie das Messkabel am Transmitter an. 2. Ziehen Sie die Arretierungsschraube der Hirschmann-Kabeldose fest. – Anziehdrehmoment: ≤ 0,2 Nm 3. Schließen Sie den Transmitter an ein Pfeiffer Vacuum-Totaldruck-Mess- und Steuergerät oder ein kundeneigenes Auswertegerät an. 10Ω V –...
- Seite 21 Installation Messkabel herstellen Weitere Informationen zu Messkabeltyp und Leiterquerschnitten finden Sie in den Technischen Daten. 1. Beachten Sie für beste Signalqualität die nachfolgenden Schritte, weil Erdschleifen, Potentialun- terschiede oder EMV das Messsignal beeinflussen. 2. Verwenden Sie ein Kabel mit Geflechtsschirm. 3.
-
Seite 22: Betrieb
Nach dem Anlegen der Versorgungsspannung steht am elektrischen Anschluss zwischen Pins 2 und 3 das Messsignal zur Verfügung. IKR-Transmitter durch einen Pirani-Transmitter steuern Bei Pfeiffer Vacuum-Totaldruck-Mess- und Steuergeräten mit mindestens 2 Transmitteran- schlüssen können Sie den IKR-Transmitter beispielsweise durch einen Pirani-Transmitter steuern. -
Seite 23: Gültigkeitsbereich
Betrieb Messsignal (U) Druck (p) [hPa] [Torr] [Pa] < 0,5 Sensorfehler (sensor error) 0,5 – 1,96 Messbereichsunterschreitung (underrange) 1,96 5,0 × 10 3,75 × 10 5,0 × 10 1,0 × 10 7,5 × 10 1,0 × 10 1,0 × 10 7,5 ×... - Seite 24 Betrieb p [hPa] Xe Kr Ne He –3 –4 –5 –6 –7 –7 –6 –5 –4 –3 –2 [hPa] Abb. 7: Angezeigter Druck Im Druckbereich < 10 hPa ist die Anzeige linear. Gas- und Dampfgemische Prozessgase sind häufig Gas- und Dampfgemische. Eine genaue Erfassung von Gas- und Dampfgemischen ist nur mit Partialdruck-Messgeräten möglich, z.
-
Seite 25: Zündverzögerung
Betrieb Druck für andere Gase als Luft berechnen ► Berechnen Sie den effektiven Druck nach folgender Formel: = C × p ● P = effektiver Druck ● C = Kalibrierfaktor ● p = angezeigter Druck (Transmitter abgeglichen für Luft) 6.3 Zündverzögerung Kaltkathoden-Messsysteme haben beim Einschalten eine Zündverzögerung. -
Seite 26: Ausbau
Ausbau 7 Ausbau GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit dem geerdeten Vakuumrezipienten. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. (CF- und VCR-Anschlüsse entsprechen dieser Forderung.) ►... - Seite 27 Ausbau Abb. 8: Transmitter demontieren 1 Messkabel Schutzkappe 2 CF-Flanschverbindung Transmitter demontieren 1. Lösen Sie die Arretierungsschraube der Hirschmann-Kabeldose am Transmitter. 2. Lösen Sie das Messkabel vom Transmitter. 3. Empfehlung: Entfernen Sie vorübergehend die Magneteinheit des Transmitters, falls die Demon- tage nur ohne Magneteinheit möglich ist.
-
Seite 28: Wartung
Lesen Sie die Abschnitte mit den Arbeitsanweisungen zuerst komplett durch, bevor Sie mit den Arbeiten beginnen. 8.1 Transmitter warten Pfeiffer Vacuum hat den Transmitter im Werk auf Standardwerte abgeglichen. Der Transmitter ist war- tungsfrei. Defekten Transmitter ersetzen ► Ersetzen Sie den Transmitter als Ganzes, wenn dieser defekt ist. - Seite 29 Wartung Abb. 9: Einzelteile (kurze Version) 1 Elektronikeinheit Scheibe 2 Gewindestift Anode 3 Messkammer Zündhilfe 4 Sechskantschraube Zentrierring 5 Magneteinheit Metalldichtung (Anodendurchführung) 6 Innensechskantschraube (4×) Poleinsatz 7 Sicherungsscheibe (4×) Sicherungsring 8 Druckstück Transmitter zerlegen (kurze Version) 1. Demontieren Sie den Transmitter aus dem Vakuumsystem. 2.
- Seite 30 Wartung Abb. 10: Einzelteile (lange Version) Elektronikeinheit Anodenverlängerung Gewindestift Innensechskantschraube (4×) Messkammer Sicherungsscheibe (4×) Sechskantschraube Druckstück Magneteinheit Scheibe Innensechskantschraube (Verlängerung) (2×) Anode Sicherungsscheibe (Verlängerung) (2×) Zündhilfe Druckstück (Verlängerung) Zentrierring Isolator Metalldichtung (Anodendurchführung) 10 Rohr Poleinsatz 11 Innensechskantschraube (Rohr) (2×) Sicherungsring 12 Sicherungsscheibe (Rohr) (2×) Transmitter zerlegen (lange Version) 1.
-
Seite 31: Komponenten Reinigen
► Betreiben Sie das Gerät entfernt von Flüssigkeiten und Feuchtigkeitsquellen. ► Sehen Sie spezielle Maßnahmen vor, falls Tropfwasser zu befürchten ist. ► Schalten Sie das Gerät nicht ein wenn Flüssigkeit eingedrungen ist, sondern kontaktieren Sie das Pfeiffer Vacuum Service Center. HINWEIS Beschädigung durch ungeeignete Reinigungsmittel Ungeeignete Reinigungsmittel beschädigen das Produkt. -
Seite 32: Transmitter Montieren
Wartung Messkammer und Poleinsatz reinigen 1. Zerlegen Sie den Transmitter soweit wie benötigt. 2. Achten Sie darauf, die Dichtfläche nur konzentrisch zu bearbeiten. 3. Reiben Sie die Innenwandungen der Messkammer sowie den Poleinsatz mit dem Poliertuch blank. 4. Spülen Sie die Messkammer und den Poleinsatz mit Industriealkohol. 5. - Seite 33 Wartung ● Gabelschlüssel, SW 7 ● Zange für Sicherungsring ● Montagewerkzeug für die Zündhilfe ● Pinzette Benötigte Ersatzteile ● Reparatursatz BN 846 240 -T Benötigtes Verbrauchsmaterial ● trockener Stickstoff zum Ausblasen Abb. 11: Montagewerkzeug für die Zündhilfe 1 Anode Montagewerkzeug 2 Zündhilfe Zündhilfe erneuern 1.
- Seite 34 Wartung 5. Drücken Sie die Messkammer mit der Anode sorgfältig zentral und parallel zur Werkzeugachse bis zum Anschlag in das Montagewerkzeug ein. – Dadurch positionieren Sie die Zündhilfe. 6. Halten Sie die Messkammer mit dem Flansch nach unten und blasen Sie Partikel in der Mess- kammer mit trockenem Stickstoff aus.
-
Seite 35: Störungen
Störungen 9 Störungen Gewährleistung Fehlfunktionen des Gerätes, die auf Verschmutzung oder Verschleiß zurückzuführen sind, sowie Verschleißteile (z. B. Zündhilfe), fallen nicht unter die Gewährleistung. Störung Mögliche Ursache Behebung Messsignal dauernd < 0,5 V und Versorgung fehlt Schalten Sie die Versorgung grüne LED leuchtet nicht ein. -
Seite 36: Versand
Sicherheit und die Gesundheit des Servicepersonals. ► Halten Sie die Hinweise für den sicheren Versand ein. Kostenpflichtige Dekontamination Pfeiffer Vacuum dekontaminiert nicht eindeutig als "frei von Schadstoffen" deklarierte Pro- dukte kostenpflichtig. Hinweise für den sicheren Versand ► Senden Sie mikrobiologisch, explosiv oder radioaktiv kontaminierte Produkte nicht ein. -
Seite 37: Recycling Und Entsorgung
Schutz von Umwelt und Personen betreffenden Vorschriften er- folgen, um die Verschwendung von Naturressourcen zu reduzieren und Verschmutzungen zu verhindern. 11.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 38: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produktes von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 39 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 40: Ersatzteile
BG G21 251 A Austauschtransmitter (DN 40 CF-F, kurze Version) BG G21 261 A Austauschtransmitter (DN 40 CF-F, lange Version) Tab. 9: Ersatzteile Sie müssen den defekten Transmitter an Pfeiffer Vacuum zurücksenden. Sie müssen den defekten Transmitter an Pfeiffer Vacuum zurücksenden. 40/48... -
Seite 41: Zubehör
Beachten Sie das Zubehörportfolio für ActiveLine auf unserer Homepage. 14.1 Zubehörinformationen Messkabel Messkabel in verschiedenen Längen zum Anschluss an ein Pfeiffer Vacuum Totaldruck-Mess- und Steuergerät Leitungsdose Kabeldose zur Herstellung anwendungsspezifischer Anschlusskabel Magnetabschirmung Zur Abschirmung des Permanentmagneten des Transmitters, z. B. zum Schutz von Personen vor mag- netischer Strahlung 14.2 Zubehör bestellen... -
Seite 42: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 15 Technische Daten und Abmessungen 15.1 Allgemeines mbar Torr | mm Hg mbar 1 · 10 0,75 1000 1000 1 · 10 0,01 0,01 1 · 10 1 · 10 7,5 · 10 0,75 1 · 10 0,01 1000 Torr | mm Hg 1,33... - Seite 43 80 % bei Temperaturen bis +31 °C, abnehmend auf 50 % bei +40 °C Einbaulage beliebig Verwendung nur in Innenräumen Aufstellungshöhe max. 3000 m NN Schutzart IP40 Tab. 15: Umgebungsbedingungen Sie müssen die minimale Spannung des Versorgungsgerätes proportional zur Leitungslänge erhöhen. Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. 43/48...
-
Seite 44: Abmessungen
Technische Daten und Abmessungen Parameter Wert Betrieb 5 bis 55 °C 250 °C (lange Version) Lagerung -40 bis +65 °C Ausheizen ≤ 250 °C (kurze Version) ≤ 250 °C (lange Version) Tab. 16: Temperaturen Parameter Wert Flansch Edelstahl (1.4306) Messkammer Edelstahl (1.4306) Durchführungsisolation Keramik (Al... -
Seite 45: Etl-Zertifizierung
ETL LISTED The product IKR 270 - conforms to the UL standard UL 61010-1. - is certified to the CAN/CSA standard CAN/CSA C22.2 No. 61010-1. 3103457... -
Seite 46: Konformitätserklärung
Konformitätserklärung Erklärung für Produkt(e) vom Typ: Kaltkathoden-Transmitter IKR 270 Hiermit erklären wir, dass das aufgeführte Produkt allen einschlägigen Bestimmungen folg- ender europäischer Richtlinien entspricht. Elektromagnetische Verträglichkeit 2014/30/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe, delegierte Richtlinie... - Seite 47 47/48...
