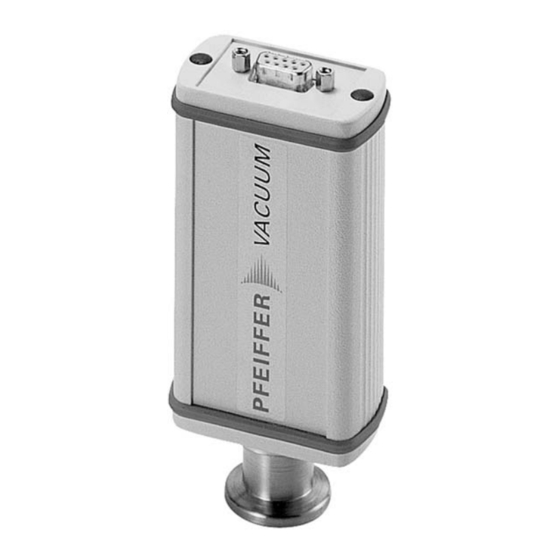

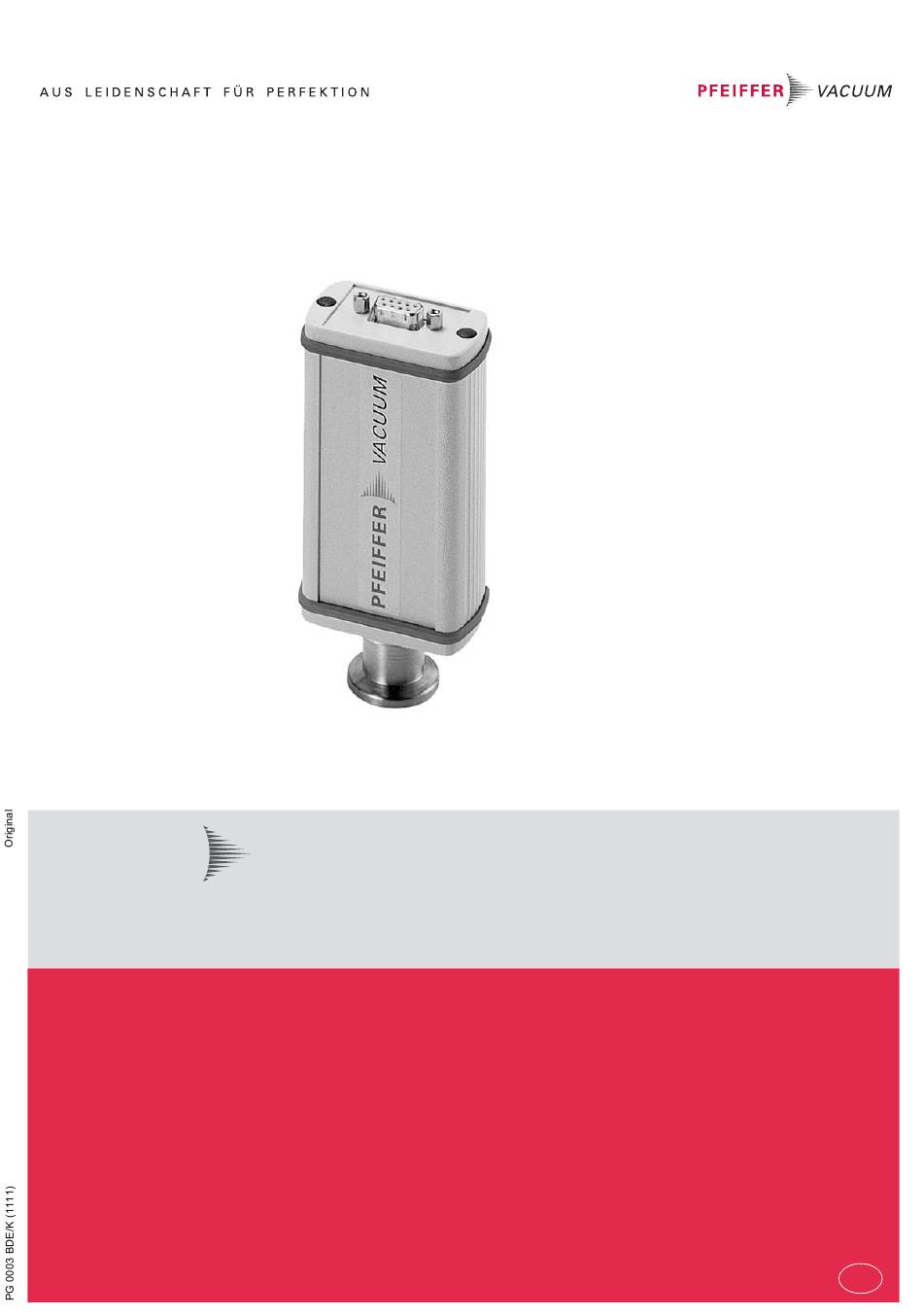

- Seite 1 RPT 100 Digital Piezo/Pirani Transmitter Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
6.3 Datenaustausch konfigurieren ....... . . 12 6.4 Pfeiffer Vacuum Protokoll auf "RS-485" ......13 6.5 Transmitter abgleichen . -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung 1 Zu dieser Anleitung 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Be- triebsanleitung beschreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung er- folgt nach den geltenden EU-Richtlinien. -
Seite 4: Sicherheit
● Beim Umgang mit kontaminierten Teilen die einschlägigen Vorschriften und Schutz- maßnahmen einhalten. ● Sicherheitsvermerke an alle Benutzer weitergeben. 2.2 Bestimmungsgemäße Verwendung ● Digitalen Transmitter RPT 100 nur zum Messen von Totaldrücken im Bereich 1 · 10 ... 1200 mbar einsetzen. 2.3 Nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Gewährleis-... -
Seite 5: Produktbeschreibung
Vacuum Protokoll. Zur Anbindung an Profibus-Systeme stehen entsprechende Bus- Adapter zur Verfügung (siehe Zubehör). Der Transmitter reagiert auf Messwertanfragen, Typanfragen und Justierbefehle. 3.3 Einsatzbereich Das Gerät RPT 100 ist in folgenden Umgebungsbedingungen zu installieren und zu be- treiben: Aufstellungsort wettergeschützt (Innenräume) -
Seite 6: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung Geräte ohne äußeren Schutz dürfen nicht mit elektrostatisch aufladbaren Materialien in Berührung kommen und dürfen nicht in elektrischen oder magnetischen Feldern bewegt werden. In Räumen mit feuchter oder aggressiver Atmosphäre: Gerät zusammen mit einem Trockenmittel in einen Kunststoffbeutel luftdicht einschweißen. -
Seite 7: Installation
Installation 5 Installation 5.1 Vakuumanschluss VORSICHT Vakuumkomponente! Schmutz und Beschädigungen beeinträchtigen die Funktion der Vakuumkomponente. Beim Umgang mit Vakuumkomponenten auf Sauberkeit und Schutz vor Beschädi- gungen achten. Auf saubere, fettfreie und trockene Anschlussflansche achten. VORSICHT Überdruck im Vakuumsystem 1,5 bis 4 bar Gesundheitsschäden durch ausströmendes Prozessmedium, wenn elastomere Dicht- ringe dem Druck nicht mehr standhalten. - Seite 8 Installation Adresswahlschalter einstellen ------------------ ------------------ ------------------ ------------------ Abb. 2: Adresswahlschalter einstellen Gummistopfen (in Abb. nicht dargestellt) vom Adresswahlschalter abnehmen, und ge- wünschte Adresse gemäß der jeweiligen Anschlusssituation einstellen. Adresswahlschalter am Transmitter auf RS-232-Betrieb einstellen (Grundeinstellung Transmitter am Steu- ab Werk).
-
Seite 9: Transmitter An Profibus-Adapter Tic 252 Anschließen
Installation Adresswahlschalter am Transmitter auf RS-232-Betrieb einstellen (Grundeinstellung Transmitter am Netz- ab Werk). teil DPS 101 anschlie- Transmitter mit Verbindungskabel am Netzteil sowie an der RS-232-Schnittstelle des ßen PC’s anschließen. Netzteil einstecken. Transmitter mit Software DokuStar (inkl. Lieferumfang DPS 101) betreiben. Transmitter am Netz- teil DPS 109 anschlie- RS 485... -
Seite 10: Transmitter An Pegelumsetzer Tic 002 An- Schließen
Vacuum Vacuum chamber chamber Abb. 7: Anschlussplan RPT 100 - USB/RS-485 Konverter Adresswahlschalter S am Transmitter auf RS-485-Betrieb mit entsprechender Adres- se einstellen. Transmitter mit Verbindungskabel an USB/RS-485 Konverter anschließen. Spannungsversorgung am Transmitter herstellen. 5.3 Ausbau von Komponenten zu deren Wartung WARNUNG Kontamination von Teilen des Transmitters durch gemessene Medien möglich! -
Seite 11: Betrieb
1,00 eingestellt (siehe S. 18, Kap. 10.3). 6.2 Umschaltbereiche wählen Je nach Anwendung bietet der RPT 100 Transmitter die Möglichkeit den Übergangsbe- reich zwischen der gasartunabhängigen (Piezo) und der gasartabhängigen (Pirani) Druckmessung anzupassen. Standardmäßig erfolgt im Druckbereich von 5 ... 15 mbar ein kontinuierlicher Übergang mit einer Wertangleichung. -
Seite 12: Datenaustausch Konfigurieren
Der Parameter 349 enthält ein Kürzel für den Gerätenamen gemäß folgender Tabelle: Gerätenamen lesen [P:349] Wert Transmitter "..A1" CPT 100 "..A2" RPT 100 "..A3" PPT 100 "..A4" HPT 100 "..A5" MPT 100 "..": bedeutet 4 Leerzeichen... -
Seite 13: Pfeiffer Vacuum Protokoll Auf "Rs-485
Betrieb 6.4 Pfeiffer Vacuum Protokoll auf "RS-485" Der Telegrammrahmen des Pfeiffer Vacuum-Protokolls enthält nur Zeichen im ASCII- Telegrammrahmen Code [32; 127] mit Ausnahme des Telegramm-Ende Zeichens . Grundsätzlich sendet ein Master (z.B. ein PC) ein Telegramm, welches von einem Slave (z.B. Antriebse- lektronik oder Transmitter) beantwortet wird. -
Seite 14: Transmitter Abgleichen
Betrieb Parameter für niedrigen Druck aktivieren/senden (Stellbefehl) Justierung niedrigen Druck (Parameter [P:741/740], Geräteadresse Slave: "001") ? ASCII ASCII Verwendete Daten- Datentyp Beschreibung Länge l1 - l0 Beispiel typen falsch / wahr 000000 / 111111 pos. ganze Zahl 000000 bis 999999 pos. -
Seite 15: Störungen
8 Wartung / Service Das Gerät ist wartungsfrei. Verschmutzungen können mit einem feuchten Tuch beseitigt werden. Nehmen Sie den Pfeiffer Vacuum Service in Anspruch! Sollte wider Erwarten ein Schaden am Gerät auftreten, haben Sie verschiedene Möglichkeiten, Ihre Geräte- Verfügbarkeit aufrecht zu erhalten: ●... -
Seite 16: Zubehör
Zubehör 9 Zubehör Benennung Digital Piezo/Pirani Transmitter TIC 251, Profibus-Konverter für CPT, PPT, RPT PT 348 110 TIC 002, Konverter für DigiLine -Transmitter PM 051 519-T Zentrierring mit Poralfilter, Porengröße 20 μm, FPM/Edelstahl, PF 117 216-T DN 16 ISO-KF Feinfilter, Porengröße 4 μm, DN 16 ISO-KF PT 120 132-T DPS 101, für 1 Transmitter, UK-Stecker PT G20 012... -
Seite 17: Technische Daten Und Maßbilder
5-1200 mbar: ± 0,5 F.S. 1 · - 1 mbar: ± 1 - 1 mbar: ± 1 10.2 Maße DN 1 Berliner Strasse 43 RPT 100 1200 - 1x10 mbar PT R32 130 XXX XXX Maße Digital Piezo/Pirani Transmitter Digital Piezo/ Pirani Transmitter... -
Seite 18: Gas-Korrekturfaktor
Technische Daten und Maßbilder 10.3 Gas-Korrekturfaktor 1E-1 1E-2 1E-3 1E-3 1E-2 1E-1 tatsächlicher Druck (mbar) Abb. 9: Messkurve RPT 100 (Pirani) Korrekturfaktor Pirani: 1,00 Luft 1,00 0,58 1,02 1,59 0,89 0,93 Relative Empfindlichkeit im molekularen Bereich (1 · 10 mbar) -
Seite 19: Konformitätserklärung
Hiermit erklären wir, dass das unten aufgeführte Produkt der EU-Richtlinie über Elekt- romagnetische Verträglichkeit 2004/108/EG und der EU-Niederspannungsrichtlinie 2006/95/EG entspricht. DigiLine RPT 100 Angewendete Richtlinien, harmonisierte Normen und angewendete, nationale Normen und Spezifikationen: DIN EN 61010-1: 2002 DIN EN 61326-1: 2006... - Seite 20 Pfeiffer Vacuum steht weltweit für innovative und individuelle Führend. Zuverlässig. Vakuumlösungen, für deutsche Ingenieurskunst, kompetente Kundennah. Beratung und zuverlässigen Service. Seit der Erfindung der Turbopumpe setzen wir in unserer Branche Maßstäbe. Dieser Führungsanspruch wird uns auch in Zukunft antreiben. Sie suchen eine perfekte Deutschland Großbritannien...
