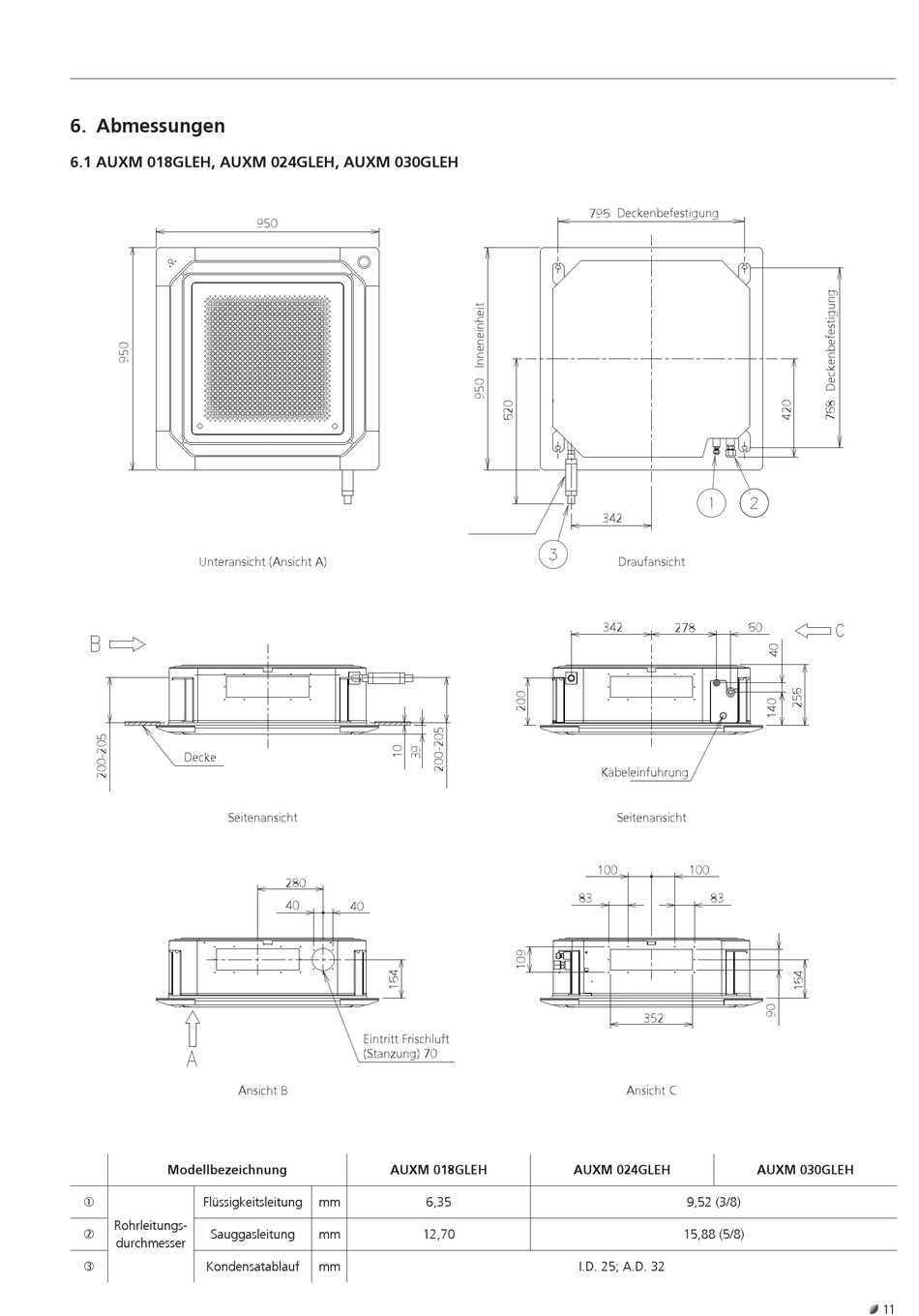

6. Abmessungen
6.1 AUXM 018GLEH, AUXM 024GLEH, AUXM 030GLEH
Unteransicht (Ansicht A)
Decke
Seitenansicht
Ansicht B
Modellbezeichnung
Flüssigkeitsleitung
Rohrleitungs-
Sauggasleitung
durchmesser
Kondensatablauf
950
280
40
40
Eintritt Frischluft
(Stanzung) 70
AUXM 018GLEH
mm
6,35
mm
12,70
mm
Deckenbefestigung
796
342
Draufansicht
342
278
Kabeleinführung
Seitenansicht
100
100
83
83
352
Ansicht C
AUXM 024GLEH
9,52 (3/8)
15,88 (5/8)
I.D. 25; A.D. 32
60
AUXM 030GLEH
11
