7.
Halten Sie die Taste MODE erneut gedrückt um zum Spannungs‐Modus zurückzukehren.

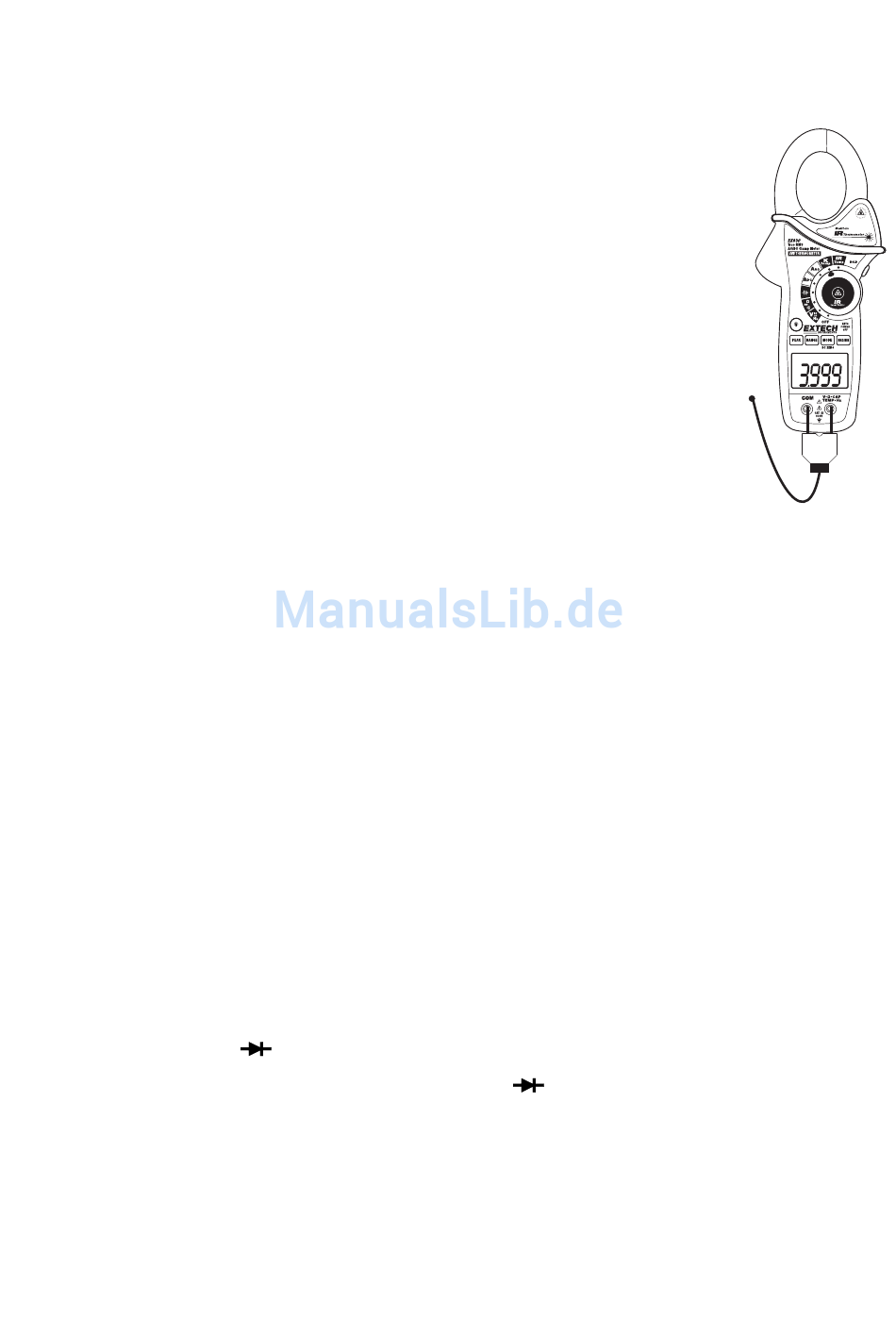

Thermoelement (Typ K)‐Temperaturmessungen
Stellen Sie den Funktionsschalter in die Stellung
1.
Stecken Sie den Temperaturfühler in die negative COM Buchse und die
2.
positive TEMP Buchse; achten Sie auf korrekte Polarität.
3.
Halten Sie die Spitze des Temperaturfühlers an das zu messende Gerät.
Drücken Sie während der Messung den Fühler solange an eine Stelle, bis
sich der Messwert stabilisiert.
4.
Lesen Sie die Temperatur vom Display ab. Die Ziffernanzeige wird den
exakten Wert mit Dezimalstellen wiedergeben.
WARNHINWEIS: Achten Sie zur Vermeidung eines elektrischen Schlages darauf,
dass vor dem Umschalten auf eine andere Messfunktion, der
Thermoelementfühler entfernt wurde.
Hinweis: Offene Eingänge oder Übertemperaturbereiche werden durch die
Anzeige von OL und einen Signalton signalisiert.
Hinweis: Siehe Abschnitt „Temperatureinheiten" zur Auswahl von °F oder °C.
Hinweis: Der Temperaturbereich des mitgelieferten Thermoelementfühlers beträgt ‐20 bis 250 °C
(‐4 bis 482 °F).
Stromdurchgangsprüfung
1.
Stecken Sie die schwarze Messleitung in die negative COM-Buchse und die rote Messleitung
in die positive Ω-Buchse.
Drehen Sie den Funktionsschalter in die Stellung
2.
3.
Wählen mit der Taste MODE die Stromdurchgangsfunktion
MODE ändert sich das Displaysymbol.
4.
Berühren Sie mit den Spitzen der Messfühler beide Enden des zu prüfenden Messkreises
oder der Komponente.
5.
Falls der Widerstand < 40 Ω beträgt, ertönt ein Signal.
Diodenprüfung
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM- Eingangsb
1.
uchse und die Bananenstecker der roten
Messleitung in die
2.
Stellen Sie den Funktionsschalter auf die Stellung
MODE zur Auswahl der Diodenfunktion (im Diodenprüf-Modus erscheint das Diodensymbol
auf dem LCD-Display).
3.
Berühren Sie mit den Spitzen der Messfühler die zu prüfende Diode oder den Halbleiter‐
Übergang. Notieren Sie das Ergebnis der Messung.
4.
Kehren Sie die Polarität der Messfühler um, indem Sie die rote und die schwarze
Messleitung vertauschen. Notieren Sie das Ergebnis.
positiv Eingangsbuchse.
.
K Temp
))).
Verwenden Sie, falls nötig, die Taste
.
7
EXTECH INSTRUMENTS
Beim Drücken der Taste
))).
EX850-de-DE_v2.4 7/16
