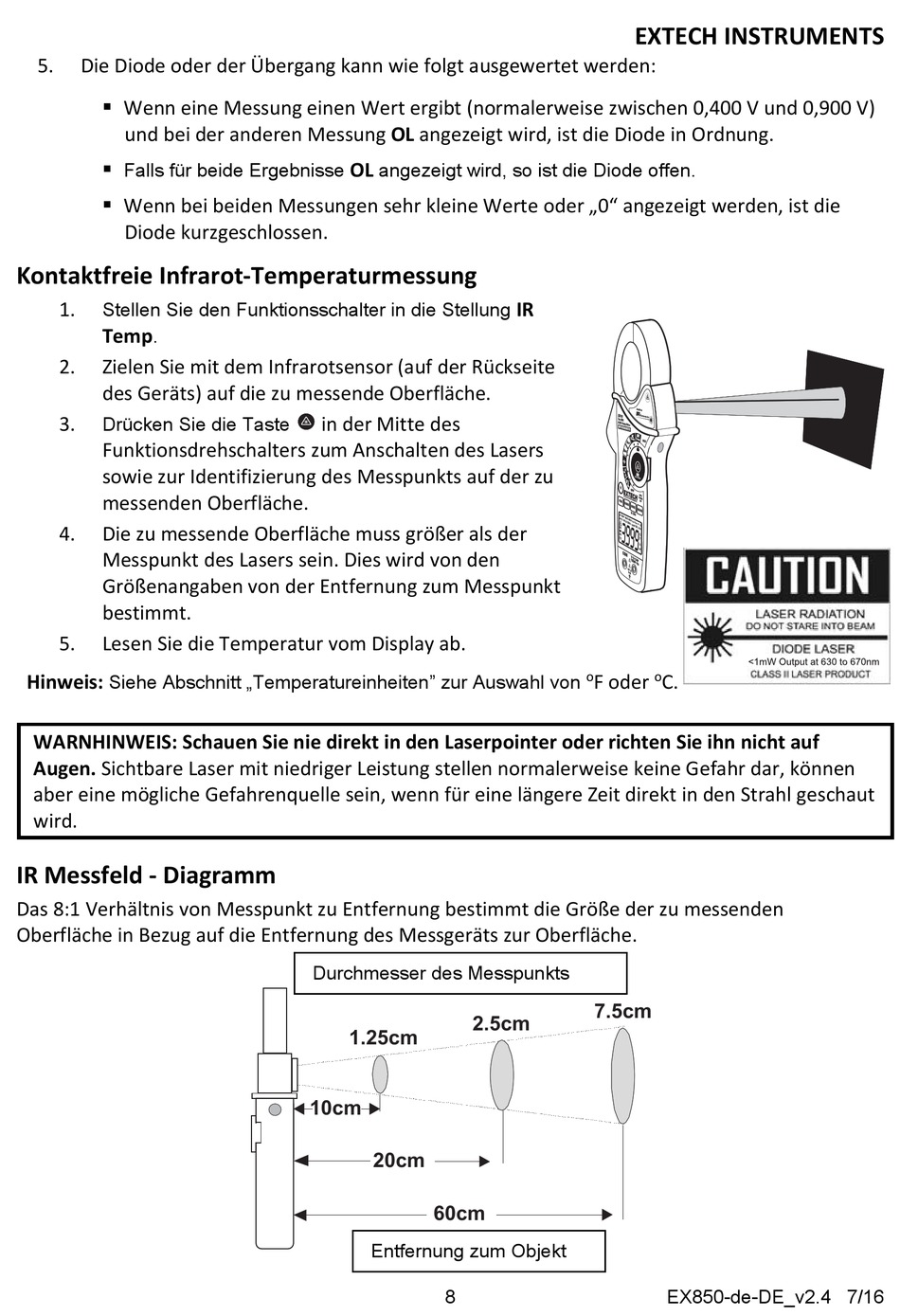

5.
Die Diode oder der Übergang kann wie folgt ausgewertet werden:
 Wenn eine Messung einen Wert ergibt (normalerweise zwischen 0,400 V und 0,900 V)
und bei der anderen Messung OL angezeigt wird, ist die Diode in Ordnung.
Falls für beide Ergebnisse
 Wenn bei beiden Messungen sehr kleine Werte oder „0" angezeigt werden, ist die
Diode kurzgeschlossen.
Kontaktfreie Infrarot‐Temperaturmessung
Stellen Sie den Funktionsschalter in die Stellung
1.
.
Temp

2.
Zielen Sie mit dem Infrarotsensor (auf der Rückseite
des Geräts) auf die zu messende Oberfläche.
Drücken Sie die Taste
3.
Funktionsdrehschalters zum Anschalten des Lasers
sowie zur Identifizierung des Messpunkts auf der zu
messenden Oberfläche.
4.
Die zu messende Oberfläche muss größer als der
Messpunkt des Lasers sein. Dies wird von den
Größenangaben von der Entfernung zum Messpunkt
bestimmt.
5.
Lesen Sie die Temperatur vom Display ab.
Siehe Abschnitt „Temperatureinheiten" zur Auswahl von
Hinweis:

WARNHINWEIS: Schauen Sie nie direkt in den Laserpointer oder richten Sie ihn nicht auf
Augen. Sichtbare Laser mit niedriger Leistung stellen normalerweise keine Gefahr dar, können
aber eine mögliche Gefahrenquelle sein, wenn für eine längere Zeit direkt in den Strahl geschaut
wird.
IR Messfeld ‐ Diagramm
Das 8:1 Verhältnis von Messpunkt zu Entfernung bestimmt die Größe der zu messenden
Oberfläche in Bezug auf die Entfernung des Messgeräts zur Oberfläche.








angezeigt wird, so ist die Diode offen.
OL
   in der Mitte des
Diameter of spot
Durchmesser des Messpunkts
1.25cm
10cm
20cm
60cm
Distance to object
Entfernung zum Objekt
8
EXTECH INSTRUMENTS
IR
o
F oder
7.5cm
2.5cm

o
C.
EX850-de-DE_v2.4 7/16
