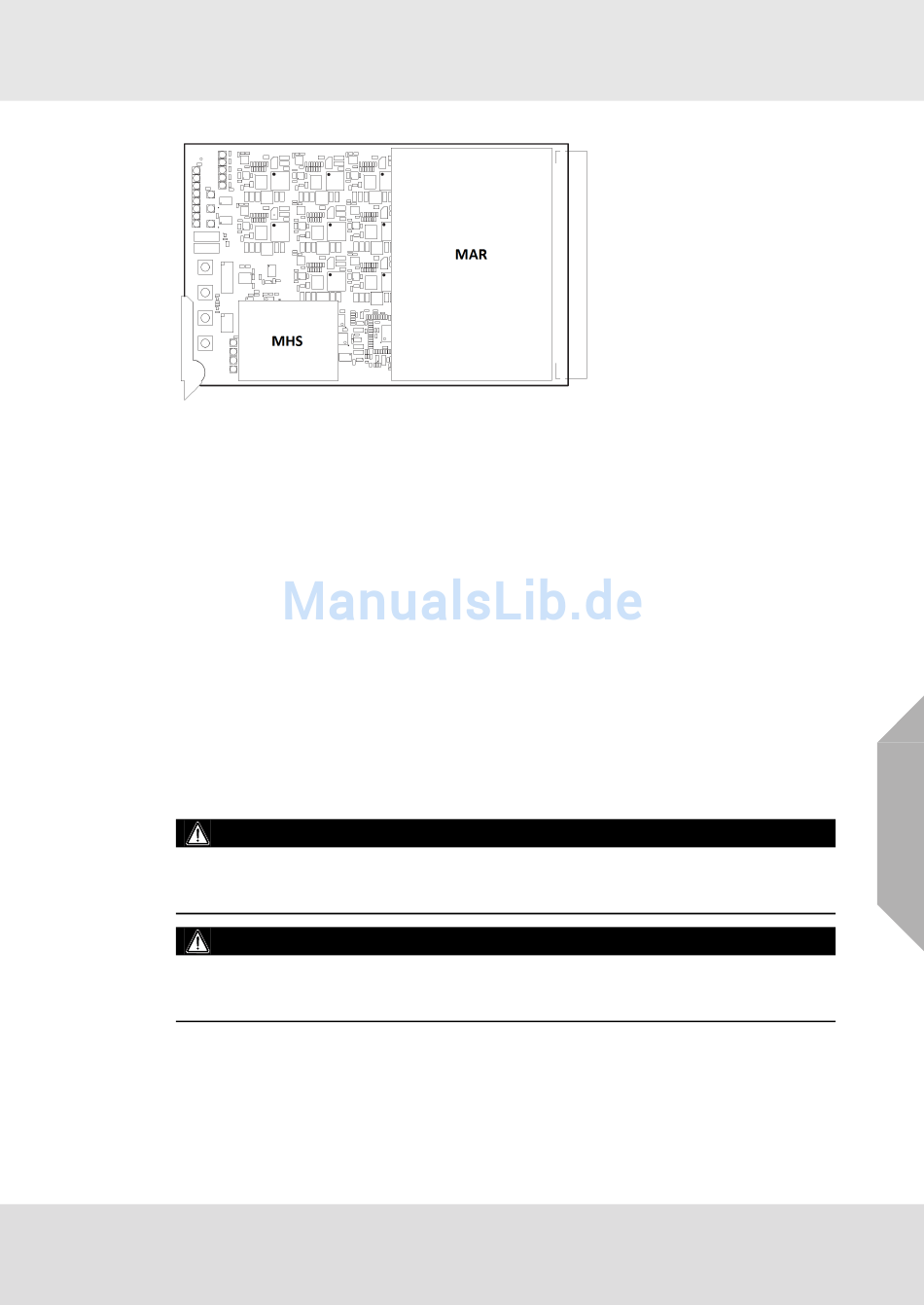

Abb. 128 MAI-Modul mit MAR-Modul
Installation des MCP-Moduls
Das zweite MCP-Modul muss an Baugruppenträger-Steckplatz 2 eingesteckt werden.
Vor dem Einstecken der Module muss das SUPREMA System spannungslos sein.
Diese Module laufen als CAN-B, eine Konfiguration der Hardware ist nicht erforderlich.
Ausgangstreiber/Relaisausgänge
Mit den MGO-Modulen werden Schaltausgänge (24 V DC/300 mA, kurzschluss- und überlastsi-
cher) zur Steuerung von Informationen und Alarmen bereitgestellt (LEDs, Relais, Magnetventile
usw.). In redundanten Systemen muss für beide Kanäle die gleiche Anzahl von MGO-Modulen
angeschlossen sein.
Wenn statt der Treiberausgänge Relais benötigt werden, weil eine Potentialtrennung erforderlich
ist oder andere Spannungen zu schalten sind, können die Relaismodule MRO 8 TS oder
MRO 16 TS eingesetzt werden. Beide Module sind für „G"- oder Hutschienenmontage nach DIN
geeignet und stellen je Modul 8 Relaisausgänge zur Verfügung. Das MRO 8 TS-Modul besitzt
einen Umschaltkontakt pro Relais. Die Relaiskontakte sind mit Schraubklemmen miteinander
verbunden.
Die Verwendung von MRO 16 TS-Modulen ermöglicht die redundante Auslegung der nachfol-
genden Verdrahtung und Ansteuerung von Stellgliedern und Alarmelementen.
Beim Einsatz von MRO 8 TS-Modulen ist nur die nicht redundante Ansteuerung von Stell- und
Alarmelementen möglich.
WARNUNG!
Die Auslegung der an das MRO 8 TS- oder MRO 16 TS-Modul angeschlossenen Schaltung hängt
von den Anforderungen des jeweiligen Einsatzfalles ab. Der Benutzer ist für die Einhaltung der
geltenden Normen und Richtlinien verantwortlich.
WARNUNG!
Die MRO 16 TS-Module besitzen keine Umschaltkontakte. Die Arbeitskontakte der redundanten
Relais sind in Reihe geschaltet. (1 oder 2 Kontakte offen = Alarm). Für den Anschluss an die
Relaiskontakte werden zwei Schraubklemmenblöcke verwendet.
Installation des MGO-Moduls
Vor dem Einstecken der Module muss das SUPREMA System spannungslos sein.
Das Modul muss über Schalter für den CAN-B-Bus konfiguriert sein, siehe Kapitel 12.6 "Modul-
konfiguration".
Anschluss des MRO 8 TS-Moduls
Bei redundanten Systemen sind immer die Ausgänge von 2 MGO-Modulen anzuschließen
(Kanal A + B).
