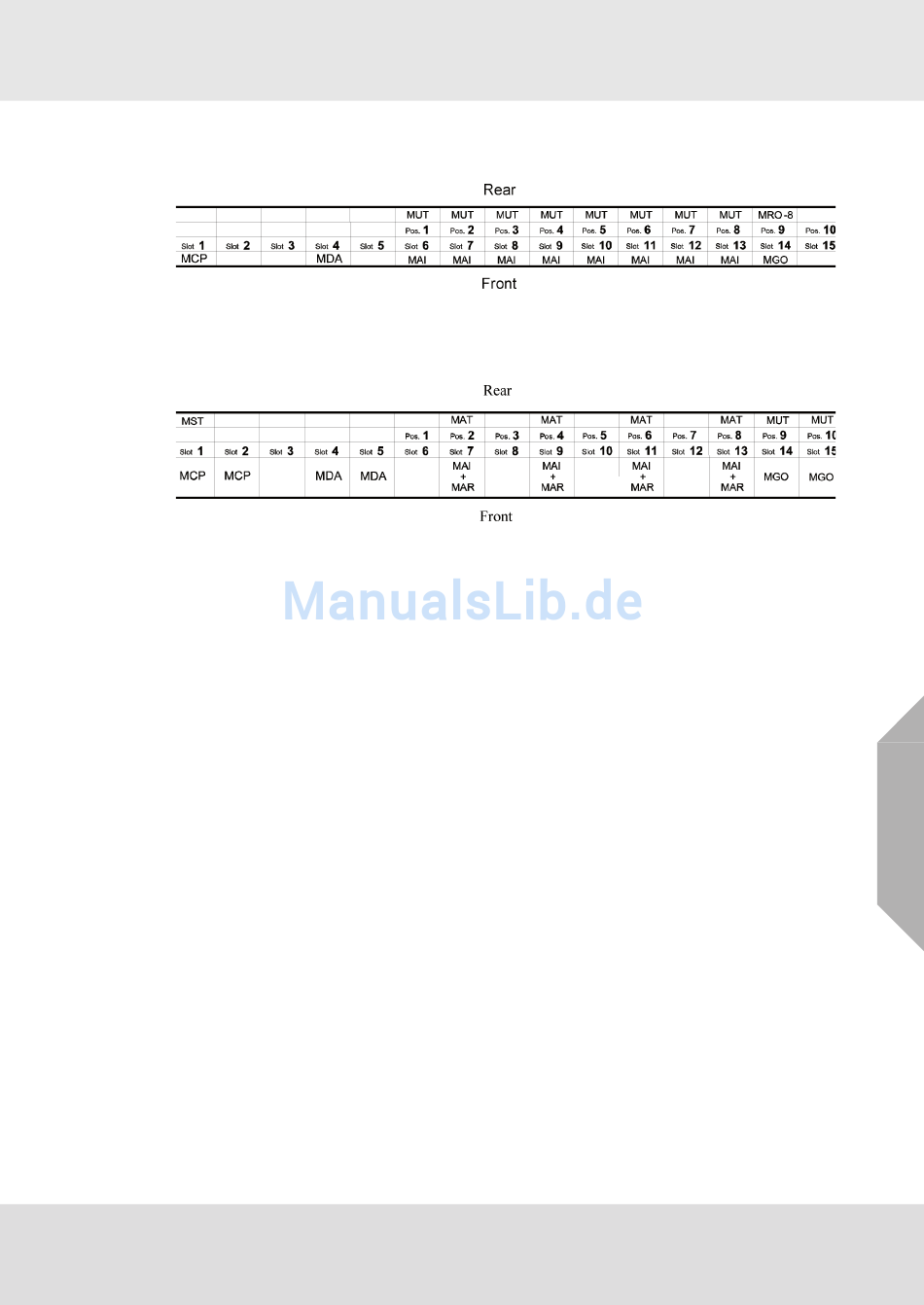

Standardsystem mit 64 Eingängen/8 Sammelalarmrelais
Abb. 84 Konfigurationsbeispiel 3
Standardsystem mit 32 Messstellen, redundante Ausführung
Abb. 85 Konfigurationsbeispiel 4
12.8 Systeme mit mehreren Baugruppenträgern
12.8.1 Systeme mit zentraler Messwerterfassung
In Systemen mit mehreren Baugruppenträgern, die nicht voneinander isoliert sind, müssen
folgende Punkte beachtet werden:
•
Die Spannungsversorgung jedes Baugruppenträgers muss gewährleistet sein. Die GND-
Anschlüsse aller Baugruppenträger müssen miteinander verbunden sein.
•
Bestehen die Zentrale oder die Satelliten aus mehreren Baugruppenträgern, so müssen bei
jeder Baugruppenträger-Gruppe die GND-Anschlüsse miteinander verbunden sein.
•
Die Baugruppenträger müssen über einen CAN-Bus miteinander verbunden sein und auf
jedem Baugruppenträger muss das Systemstörungsrelais angeschlossen sein und überwacht
werden.
•
Die Kopplung der Baugruppenträger erfolgt über die MST-Module auf der Rückseite mit
vorkonfektionierten CAN-Bus-Kabeln.
•
Für ein System mit mehreren Baugruppenträgern müssen die Kontakte 1 und 2 (CAN-A, CAN-
B) des DIL-Schalters auf dem MIB-Modul im letzten Baugruppenträger – bei dem der CAN-Bus
endet – geschlossen sein. Alle DIL-Schalterkontakte 1 und 2 (CAN-A, CAN-B) auf den dazwi-
schenliegenden Baugruppenträgern müssen offen sein (Kapitel 12.6 "Modulkonfiguration").
•
Alle Baugruppenträger müssen dieselbe Einstellung für die CAN-Bus-Bitrate aufweisen, die
den Standardeinstellungen entspricht, die für die Gesamtzahl der betreffenden Eingänge defi-
niert wurden (Kapitel 12.6 "Modulkonfiguration").
•
Jeder Baugruppenträger muss eine eigene CAN-Knotennummer besitzen. Die Standardein-
stellung für den ersten Baugruppenträger ist 111 (Kapitel 12.6 "Modulkonfiguration").
•
Bei nicht redundanten Systemen wird standardmäßig die CAN-A-Bus-Verbindung verwendet;
bei Aufbau eines redundanten Systems wird auch CAN-B angeschlossen (Kapitel 15 "Redun-
dante Systeme").
•
Bei mehr als 32 mit passiven Detektoren bestückten Messstellen muss ein Lüfter im zur
Kühlung im Einbaurahmen installiert und betrieben werden.
SUPREMATouch
Installation
DE
154
