Steckplätze im
Baugruppenträger
INPUT:
OUTPUT:
Anschlussplätze auf der Rückseite des Baugruppenträgers:
MST:
(Position 1--10):
EXT
INT
BAT

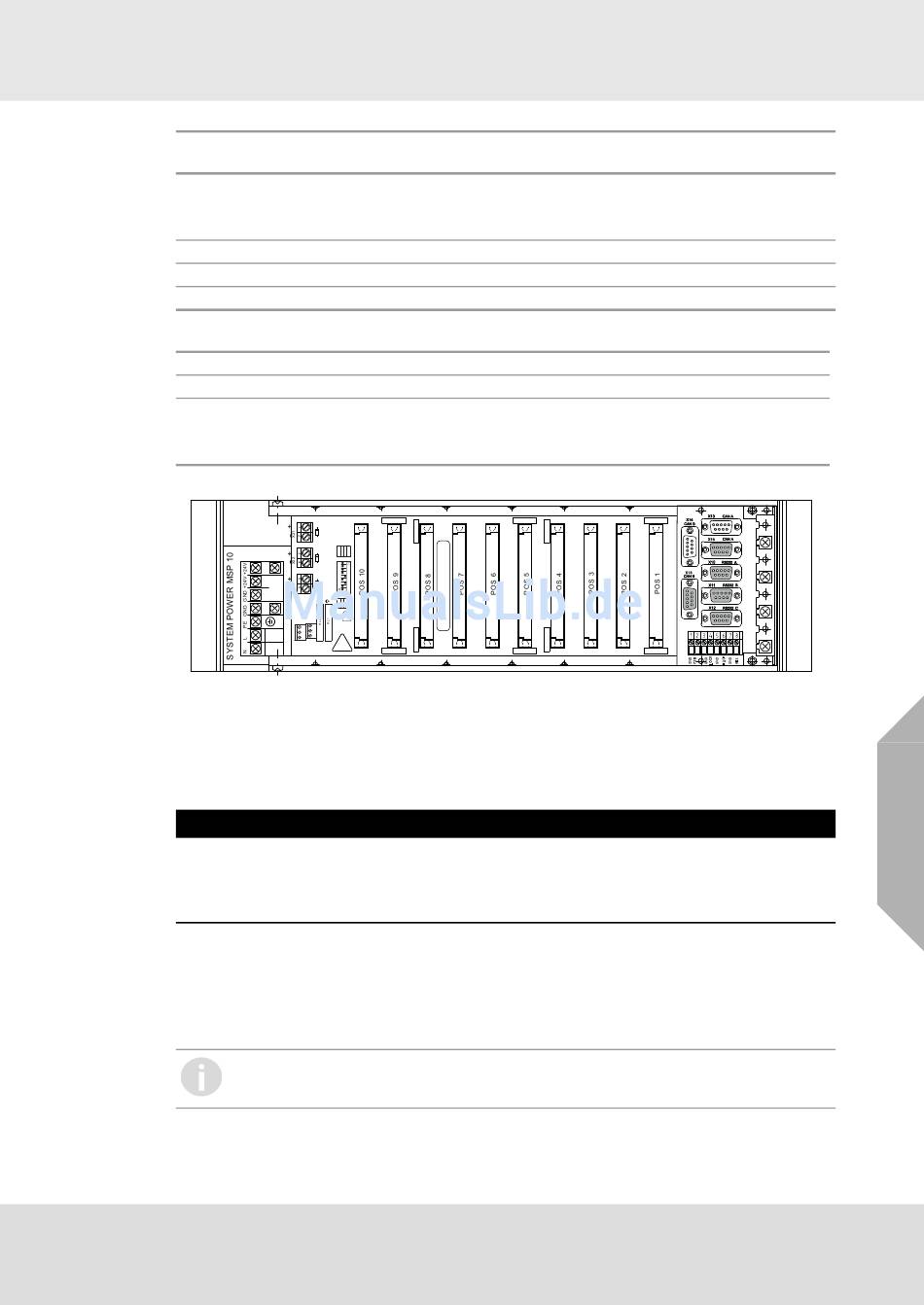

Abb. 81 Rückseite des Baugruppenträgers

12.7.3 Systemanforderungen

Für den Aufbau eines funktionsfähigen Systems müssen folgende Anforderungen erfüllt sein:
Genau ein MCP-Modul, ein MDC-Modul und ein MDO-Modul werden für ein System benötigt (bis
zu 8 Baugruppenträger, nicht redundante Ausführung). Das MDC-Modul muss ordnungsgemäß
per Flachbandkabel mit dem in der Frontplatte montierten MDO-Modul verbunden sein.
ACHTUNG!
In der Standardausführung mit einem MAT-Modul im Baugruppenträger muss das erste MAI-
Modul in Steckplatz 7 (Pos 2) eingesteckt werden, das zweite MAI-Modul in Steckplatz 9 (Pos 4)
usw. Daraus ergeben sich also folgende Messkanalnummern: Erstes MAI-Modul (Pos. 2): 9 bis
16. Zweites MAI-Modul (Pos. 4): 25–32 usw.
Es ist unbedingt darauf zu achten, dass die auf der Rückseite eingesteckten Module mit
den auf der Frontseite eingesteckten Modulen kompatibel sind (so ist z. B. die Kombination
eines MAI-Moduls mit einem MRO 8-Modul nicht funktionsfähig [siehe folgende Tabelle]).
Die rückseitig gesteckten Module müssen sich an den gleichen Steckplätzen wie die funktionell
dazugehörenden frontseitig gesteckten Module befinden.
Ein MAT-Modul deckt 2 Steckplätze ab, ein MRO 8-Modul 3 Steckplätze.
MAI / MAR-Module
MBC-Module
MGI / MGR-Module
MGO-Modul
MAO-Modul
MBC-Modul
Anschlussplatz nur für das MST-Modul
Anschlussplatz für:
- MAT-Modul (8 x 5 Anschlussklemmen)
– MUT-Modul (40-poliges Flachbandkabel)
– MRO 8-Modul (Position 9!)
SUPREMATouch
Installation
DE
151
