- 9 -
8. Versorgungsanschlüsse
8.1
Medium
Hinweis!
Der Sauerstoffanalysator PMA100 ist geeignet für die
Messung trockener, partikelfreier Gase. Aus diesem Grund
empfehlen wir die Verwendung einer der Meßaufgabe an–
gepaßten Meßgasaufbereitung, z.B. mit Meßgaskühler und
Feinfilter.
Gerne informieren wir Sie über unsere Produktpalette im
Bereich der Gasentnahme und Aufbereitung.
Die folgende Darstellung zeigt die Anschlußmöglichkeiten
auf der Rückseite des Analysators PMA100.
Meßgas-Eingang
Netz
Für die Meßgasanschlüsse sind NPT-Anschluß-
verschraubungen der Größe 1/8"a zu wählen.
Gerne informieren wir Sie über entsprechende Schlauch-
bzw. Rohrverschraubungen.
8.2
Elektrisch
Für die Spannungsversorgung ist der PMA100 mit einer 3-
poligen Kaltgerätebuchse mit Netzschalter ausgerüstet. Ein
2m langes Kabel inkl. Kaltgerätestecker gehört zum Standard-
lieferumfang.
Falsche Netzspannung kann das Gerät zerstören. Beim
Anschluß auf die richtige Netzspannung gemäß Typen-
schildangabe achten!
Hinweis!
Bei der Errichtung von Starkstromanlagen mit Nennspan–
nungen bis 1000V sind die Forderungen der VDE 0100
sowie ihrer relevanten Standards und Vorschriften zu be–
achten. Der Versorgungsstromkreis des Analysators muß
mit einer dem Nennstrom entsprechenden Sicherung ver–
sehen werden (Überstromschutz). Weiter Angaben entneh-
men Sie bitte den Technischen Daten (s. Punkt 7.5).
9-3.12-MD
Meßgas-Ausgang
X1
X2
Patentierte Meßzelle
USA Patentnummer 4807463
Vor Öffnen der Geräteabdeckung
Netzstecker ziehen!
X3
X4

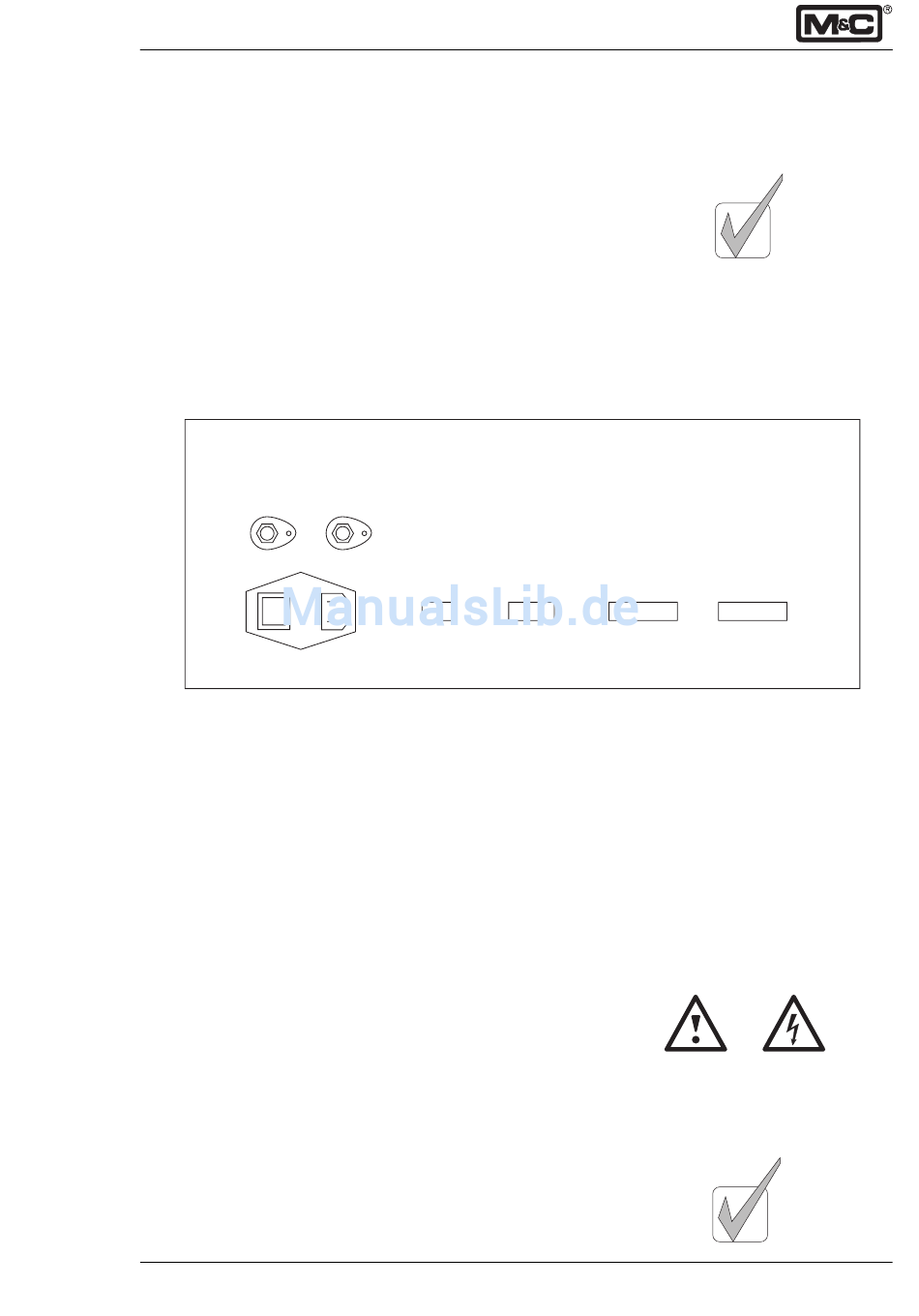

Abb. 7: Anschlußbelegung auf Analysatorrückwand
M&C Products Analysentechnik GmbH
X5
