3.6.2

Anschlusselemente

Schnittstellen und Stromversorgung

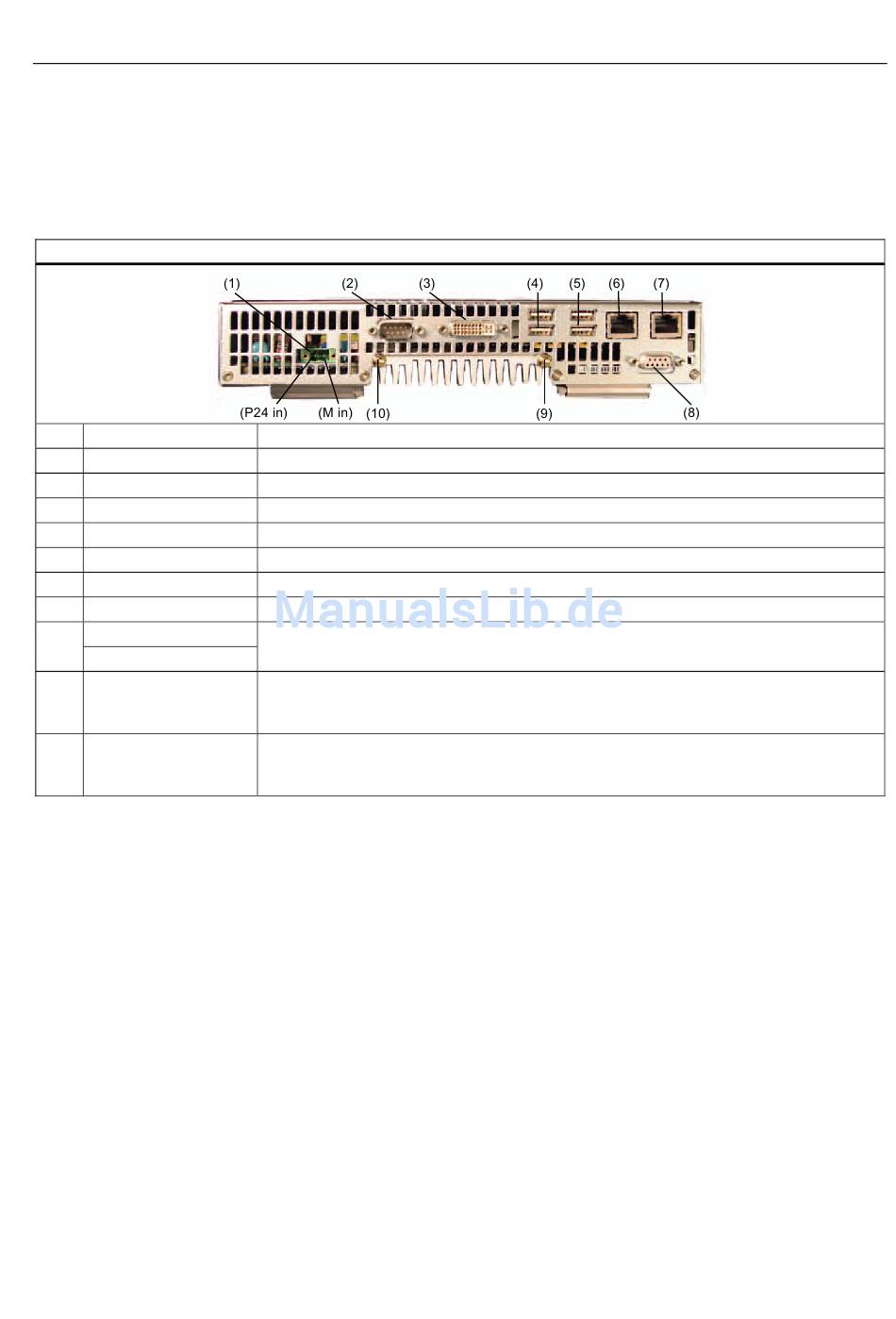

Lage der Anschlusselemente
Pos Bezeichnung
(1) DC 24V
(2) COM 1
(3) DVI/VGA
(4) USB
(5) USB
(6) ETHERNET
(7) ETHERNET
(8) PROFIBUS-DP/MPI
Anderer Feldbus
(9) Befestigung USB-
Zugentlastung
(10) Schutzleiteranschluss
SIMATIC Microbox PC 420
Betriebsanleitung, Ausgabe 05/2006, A5E00344126-03
Beschreibung
Anschluss für Stromversorgung DC 24 V
Serielle Schnittstelle 1 (RS232) 9-polige D-Sub-Buchse
DVI/VGA-Anschluss für CRT- oder LCD-Monitor mit DVI-Schnittstelle
2 Anschlüsse USB 2.0 high speed/low current
2 Anschlüsse USB 2.0 high speed/high current
RJ45-Ethernet-Anschluss 1 (exclusiver PCI-Interrupt) für 10/100 Mbps
RJ45-Ethernet-Anschluss 2 (shared PCI-Interrupt) für 10/100 Mbps
PROFIBUS-DP/MPI-Schnittstelle (RS 485 potentialgetrennt), 9-polige D-Sub-Buchse oder
andere Feldbusse (auf Anfrage)
Die USB-Zugentlastung muss mit einer Linsenschraube (Gewinde M4) am
Gerätegehäuse befestigt werden. Das USB-Kabel wird mit einem Kabelbinder an der
Zugentlastung arretiert.
Schutzleiteranschluss (Gewinde M4) muss mit dem Schutzleiter der Anlage, in die das
Gerät eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 2,5 mm
unterschreiten.
Beschreibung
3.6 Aufbau
nicht
2
3-7
