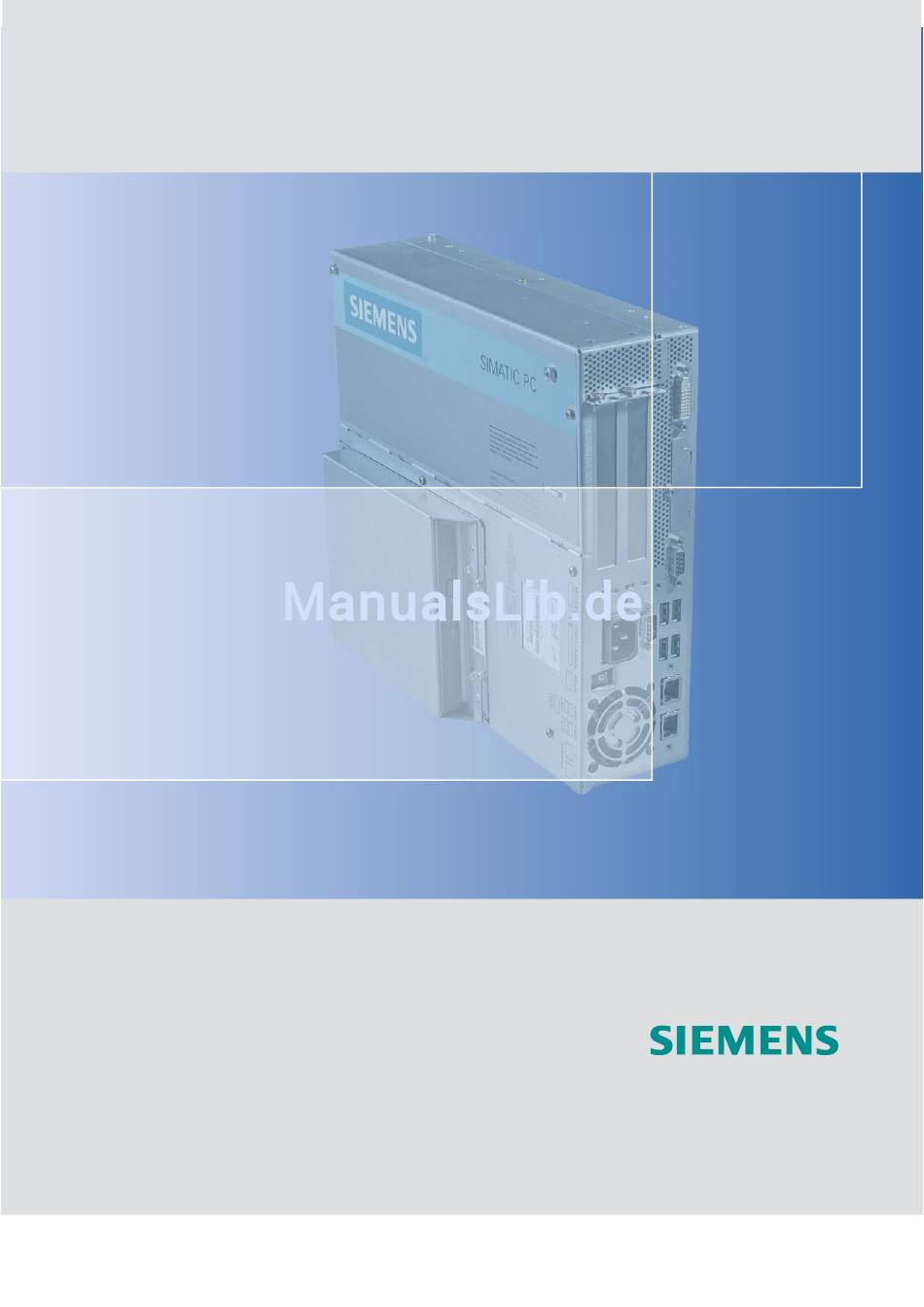

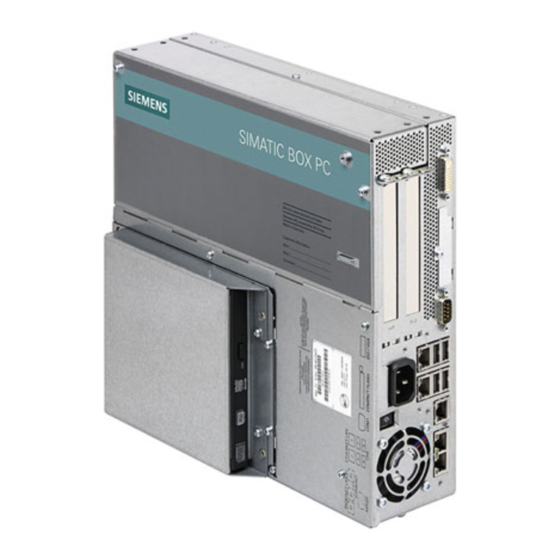

Betriebsanleitung Ausgabe 05/2006
SIMATIC Industrie PC SIMATIC Box PC 627
Industrie PC
Box PC 627
simatic
DOCUMENTATION
DOCUMENTATION

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Simatic Box PC 627

Inhaltszusammenfassung für Siemens Simatic Box PC 627

  • Seite 1 Betriebsanleitung Ausgabe 05/2006 SIMATIC Industrie PC SIMATIC Box PC 627 Industrie PC Box PC 627 simatic DOCUMENTATION DOCUMENTATION...
  • Seite 3 Einleitung Sicherheitshinweise Beschreibung SIMATIC Einsatzplanung Industrie PC SIMATIC Box PC 627 Einbauen Anschließen Betriebsanleitung Inbetriebnehmen Integration Funktionen Erweiterungen und Parametrierung Instandhalten und Warten Alarm-, Fehler- und Systemmeldungen Troubleshooting Technische Daten Maßbilder Detailbeschreibungen Anhang EGB-Richtlinien Ausgabe 05/2006 A5E00362051-03 Abkürzungen...

  • Seite 4: Qualifiziertes Personal

    Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Einbau des Gerätes mit Befestigungswinkeln ................5-1 Einbau des Gerätes mit dem Buchmontagekit ................5-2 Anschließen............................6-1 Peripherie anschließen ......................6-1 AC-Stromversorgung (120 V / 230 V) anschließen ..............6-2 DC-Stromversorgung (24 V) anschließen.................. 6-4 Potenzialausgleich anschließen....................6-5 SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 6 Prozessor aus-/einbauen ....................... 11-14 11.2 Betriebssystem neu installieren ..................... 11-17 11.2.1 Windows XP Embedded ......................11-17 11.2.1.1 Allgemeines Vorgehen zur Installation................... 11-17 11.2.1.2 Lieferzustand der Software mit Hilfe der Restore CD wieder herstellen ....... 11-17 SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 7 Externe Schnittstellen ......................16-4 16.1.5 Frontschnittstellen........................16-10 16.1.6 Interne Schnittstellen ......................16-14 16.2 Busplatine ..........................16-17 16.2.1 Aufbau und Funktionsweise....................16-17 16.2.2 Interrupt-Zuordnung (PCI-IRQ) ....................16-18 16.2.3 Exclusiver PCI Hardware-Interrupt ..................16-18 SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 8 Version Menü ......................... 16-43 16.4.9 Exit Menü ..........................16-45 16.4.10 BIOS-SETUP-Standardeinstellungen ..................16-46 Anhang ..............................A-1 Richtlinien und Erklärungen .......................A-1 Zertifikate und Zulassungen.......................A-2 Service und Support........................A-4 EGB-Richtlinien ............................B-1 Abkürzungen ............................C-1 Glossar ............................Glossar-1 Index..............................Index-1 SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 9: Einleitung

    Service- und Wartungstechniker, die Erweiterungen einbauen oder Fehleranalysen durchführen. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle Liefervarianten des SIMATIC Box PC 627 und beschreibt den Lieferzustand ab Mai 2006. Einordnung in die Informationslandschaft Diese Betriebsanleitung ist Bestandteil der mitgelieferten CD “Documentation and Drivers”.

  • Seite 10: Wegweiser Durch Die Betriebsanleitung

    Abmessungen vom Gerät und von Baugruppen. Detailbeschreibungen Aufbau, Funktion und Merkmale der wesentlichen Komponenten, Aufteilung der Systemressourcen und Anwendung des BIOS-Setups. Anhang Richtlinien und Zulassungen, Service und Support, Nachrüsthinweise EGB-Richtlinien Allgemeine EGB-Richtlinien. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 11: Sicherheitshinweise

    Informationen darüber, welche Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle. Vorsicht Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 12 • Ziehen Sie den Netzstecker, bevor Sie Baugruppen mit EGB stecken oder ziehen. • Fassen Sie die Baugruppen mit EGB nur am Rand an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf einer Baugruppe mit EGB. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 13: Beschreibung

    Beschreibung Übersicht Der SIMATIC Box PC 627 eignet sich hervorragend für industrielle PC-Anwendungen mit hoher Prozessorleistung bei geringem Platzangebot: • Kompakter Aufbau • Erweiterbarkeit (2 PCI-Steckplätze) • Leistungsstark • Hohe Robustheit SIMATIC Box PC 627 SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 14: Anwendungsbereiche

    • Datenerfassung und Datenverarbeitung, z.B. Betriebsdatenerfassung, dezentrale Prozesskontrolle Der SIMATIC Box PC 627 hat das CE-Kennzeichen für den Einsatz im Industriebereich und im Wohn-, Geschäfts- und Gewerbebereich und kann deshalb neben den Industrie- Anwendungen auch in der Gebäudeautomatisierung oder in öffentlichen Einrichtungen zum Einsatz kommen.

  • Seite 15: Funktion

    ≥ 40 GByte Serial ATA; 3,5“ oder Festplatten • 1 x 3,5" Festplatte 80 Gbyte oder • 2 x 2,5" Festplatten 60 GByte oder RAID1-System • DVD-ROM oder DVD-Laufwerk • DVD-ROM/CD-RW • Flashdrive Einsteckschacht für Compact Flash Card SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 16 Vorinstalliert / auf Restore CD/DVD beigelegt: • Windows 2000 Professional SP4 MUI* – Windows XP Professional SP2 MUI* – Windows XP embedded SP2 english – *MUI: Multi language User Interface; 5-sprachig (deutsch, englisch, französisch, spanisch, italienisch) SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 17: Windows Xp Embedded

    Windows Movie Maker nicht verfügbar Media Player 9.0 verfügbar Windows Media Player Tour nicht verfügbar DirectX V9.0b Accessories verfügbar Help-Files für alle Komponenten nicht verfügbar Games nicht verfügbar Fonts Windows XP Tour nicht verfügbar SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 18: Aufbau

    Schnittstellen auf der Vorderseite Stromversorgungslüfter Ein-/Aus-Schalter Kaltgerätestecker für AC- Stromversorgung bzw. Stecker für DC 24 V Rückansicht Statusanzeige: zweistellige 7-Segmentanzeige und zwei LEDs für POST-Code (optional) Abdeckblech der Schnittstellen für Bedienfronten Typenschild Gerätelüfter Batteriefach SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 19 Beschreibung 3.7 Aufbau Seitenansicht (Laufwerkseite) Befestigungsmöglichkeit für WinAC Pufferbatterie (bitte bei WinAC-Baugruppe mitgelieferte Batteriehalterung ohne Slotblech verwenden) Eingangsdaten der Stromversorgung Laufwerkhaltermodul für Festplatten und DVD-ROM/CD-RW Unterseite Potenzialausgleich SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 20: Bedienelemente

    Mit dem Ein-/Ausschalter erfolgt keine Trennung vom Netz. Wenn der Schalter in Stellung 0 (Aus) steht, wird das Gerät immer noch mit der Hilfsspannung versorgt. Warnung Der Ein-/Ausschalter trennt das Gerät nicht vollständig vom Netz! SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 21: Anschlusselemente

    MPI-Schnittstelle (RS 485 potentialgetrennt), 9-polige D-Sub-Buchse Serielle Schnittstelle V.24 USB 2.0 4 Anschlüsse für USB-Geräte (nur 2 Anschlüsse sind gleichzeitg als high current betreibbar) ETHERNET 2 x RJ 45-Ethernet-Anschluss für 10/100 Mbps SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 22: Ac-Stromversorgung

    Zugang zu 2. LVDS-Display-Schnittstelle für TFT-Displays bis 1280 x 1024 AC-Stromversorgung Lage des Kaltgerätesteckers Beschreibung Kaltgerätestecker zur Wechselspannungs-Stromversorgung des Geräts. Der zulässige Versorgungsspannungsbereich beträgt AC 120 V bis AC 240 V. SIMATIC Box PC 627 3-10 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 23: Dc-Stromversorgung

    Beschreibung 3.7 Aufbau DC-Stromversorgung Lage des DC-Steckeranschlusses Beschreibung DC-Steckeranschluss zur Gleichspannungs-Stromversorgung des Geräts SIMATIC Box PC 627 3-11 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 24 Beschreibung 3.7 Aufbau SIMATIC Box PC 627 3-12 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 25: Einsatzplanung

    • Prüfen Sie die Verpackung und den Verpackungsinhalt auf sichtbare Transportschäden. • Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 26: Identifikationsdaten Des Geräts

    Gerät aufgeklebt. Den Product Key brauchen Sie im Falle einer Neuinstallation des Betriebssystems. COA-Label Bild 4-2 COA-Label Fertigungsnummer S VP ... Bestell-Nr. 6ES ... Microsoft Windows Product Key Ethernet Adresse SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 27: Umgebungs- Und Umweltbedingungen

    • Bei der Montage des Geräts sind unbedingt die zulässigen Einbaulagen zu berücksichtigen. Warnung Werden diese Bedingungen bei der Montage des Systems nicht eingehalten, erlöschen die Zulassungen gemäß UL 60950-1, UL 508 und EN 60950-1 ! SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 28: Zulässige Einbaulagen

    Einbaulagen des PCs nach UL60950-1/UL508/EN60950-1/CSA22.2 No. 60950-1 In jeder der zulässigen Einbaulagen ist eine Schräglage von ± 20° erlaubt. Lage 2 Lage 1 (Vorzugslage) Lage 4 (Decke) Lage 3 (Desktop) CD-/DVD-Laufwerk darf nicht betrieben werden. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 29 CD-/DVD-Laufwerk darf nicht betrieben werden. CD-/DVD-Laufwerk darf nicht betrieben werden. Hinweis CD/DVD-Laufwerke dürfen in diesen Lagen nicht betrieben werden. Die CD-Schublade öffnet nach oben oder unten, dies kann zu mechanischen Schäden in der Schubladen- Mechanik führen. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 30 Einsatzplanung 4.5 Zulässige Einbaulagen SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 31: Einbauen

    Je nach Gerätevariante sind im Lieferumfang zwei Befestigungswinkel enthalten. Diese können Sie mit 6 Schrauben (M3x6) am Gehäuse des PCs befestigen. Befestigungswinkel am Gerät anbringen, dazu Schrauben (im Lieferumfang enthalten) mit Gewinde M3, max. Einschraubtiefe 5 mm verwenden. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 32: Einbau Des Gerätes Mit Dem Buchmontagekit

    (inklusive Befestigungswinkel und zusätzlichen Erweiterungsbaugruppen) tragen kann. Das Gesamtgewicht beträgt ca. 7 kg. Einbau des Gerätes mit dem Buchmontagekit Mit dem optional erhältlichen Buchmontagekit haben Sie die Möglichkeit, einen platzsparenden Aufbau zu realisieren. Befestigung des Buchmontageblechs am Gerät SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 33 5.2 Einbau des Gerätes mit dem Buchmontagekit Entfernen Sie die Potenzialausgleichsschraube (1) am Gerät und befestigen Sie diese am Buchmontageblech (2). Befestigen Sie das Buchmontageblech mit vier M4-Schrauben und drei M3-Schrauben am Gerät SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 34 Einbauen 5.2 Einbau des Gerätes mit dem Buchmontagekit Hinweis Bitte beachten Sie die Hinweise zu den zulässigen Einbaulagen im Abschnitt "Zulässige Einbaulagen". SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 35: Anschließen

    Hot Plug-fähige Peripheriegeräte (USB) dürfen während des Betriebs des PCs angeschlossen werden. Vorsicht Nicht Hot Plug-fähige Peripheriegeräte dürfen nur angeschlossen werden, wenn die Stromversorgung des Geräts abgeschaltet ist. Vorsicht Die Angaben in den Peripheriegerätebeschreibungen sind genau zu befolgen. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 36: Ac-Stromversorgung (120 V / 230 V) Anschließen

    Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung „VFI-SS-..“ oder „VI-SS-..“ gekennzeichnet. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 37 Arbeitsschritte zum Anschließen des Geräts an die AC-Stromversorgung 120 V/230 V 1. Stellen Sie sicher, dass der EIN/-AUS-Schalter sich in Stellung '0' (Aus), befindet, damit beim Stecken des Netzkabels kein unbeabsichtigter Geräteanlauf stattfindet. 2. Kaltgerätestecker anschließen 3. Netzkabel an Steckdose anschließen SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 38: Dc-Stromversorgung (24 V) Anschließen

    Schalter sich in der Stellung '0' (AUS) befindet, damit beim Anschließen der 24 V Versorgung kein unbeabsichtigter Geräteanlauf stattfindet. DC 24 V-Stromquelle abschalten DC-Stecker anschließen (1) DC 24 V (2) Masse (3) Schutzleiter SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 39: Potenzialausgleich Anschließen

    Der Potenzialausgleichsanschluss am Gerät (große Oberfläche, großflächig kontaktiert) muss mit dem zentralen Erdungspunkt des Schrankes oder der Anlage, in den der PC eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 40 Anschließen 6.4 Potenzialausgleich anschließen SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 41: Inbetriebnehmen

    Authenticy" in der Zeile "Product Key". Achtung Während des gesamten Installationsvorganges darf der PC nicht ausgeschaltet werden. Verändern Sie auf keinen Fall die Defaultwerte im BIOS Setup, da sonst die Betriebssysteminstallation nicht störungsfrei abläuft. 4. Automatischer Neustart SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 42: Sicherheitscenter Windows Xp

    Wenn sie mit Windows arbeiten, so benutzen sie zum Ausschalten immer Start > Beenden. Stellen Sie den Ein-/Ausschalter auf die Schalterstellung 0 (aus). Zum vollständigen Trennen vom Netz müssen Sie den Netzstecker ziehen. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 43: Hinweise Zum Betrieb

    Im Auslieferungszustand des Rechners sind die beiden Festplatten wie folgt eingerichtet: Festplatte 0 Festplatte 1 Partition C: System, NTFS, 10 GByte Nicht eingerichtet Partition D: System, NTFS, restliche Kapazität Sie können die beiden Festplatten als 2HHD-System oder als RAID-System nutzen. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 44: 2Hdd-System

    System selbst bei Defekt einer Festplatte weiterarbeiten. Die zuvor auf dem RAID1- Verbund gespeicherten Daten bleiben erhalten. Bei einem Einzellaufwerk bzw. ohne RAID1 wären diese Daten verloren. Durch RAID1 wird also eine höhere Verfügbarkeit des Systems erreicht. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 45 5. Installieren Sie das Programm "Intel Matrix Storage Console" und starten Sie es. 6. Wählen Sie im Menü View > Advanced Mode und danach im Menü Actions die Option "Create RAID Volume from Existing Hard Drive" aus. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 46 Inbetriebnehmen 7.5 Hinweise zum Betrieb 7. Wählen Sie im darauf folgenden Fenster RAID 1 (Mirroring) aus und geben Sie den gewünschten Namen für diesen Verbund ein. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 47 9. Wählen Sie danach das Partnerlaufwerk aus, auf dem die Daten gespiegelt werden sollen. Üblicherweise ist es eine leere Festplatte (standardmäßig: Port 2). 10. Wählen Sie "Finish" und der RAID-Verbund wird erstellt. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 48 Festplattengröße und der Systemauslastung einige Zeit (bis zu Stunden) in Anspruch nehmen. Erst wenn die Synchronisation erfolgreich abgeschlossen wurde, ist wieder der sichere Systemzustand RAID Level 1 erreicht. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 49 Bemerkungen zur RAID-Erstellung bei installierter SIMATIC PC DiagMonitor Software Beim Erstellen eines RAID-Sytems und gleichzeitigem Betrieb der SIMATIC PC DiagMonitor Software, kann es vorkommen, dass die Intel Matrix Storage Console den Vorgang mit folgender Meldung abbricht: SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 50 • Wählen Sie hierzu Start > Ausführen und geben Sie im Öffnen Feld cmd ein. • Danach geben Sie Net stop snmp ein und bestätigen Sie mit der Eingabetaste. Achtung Bei einem nicht Einhalten der oben genannten Vorgehensweise kann eine erfolgreiche RAID-Erstellung nicht gewährleistet werden. SIMATIC Box PC 627 7-10 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 51: Integration

    Feldgeräte oder für die Kopplung an SIMATIC S7 verwendet werden. Für die Kopplung an S7 Automatisierungssysteme benötigen Sie das Software-Paket “SOFTNET für PROFIBUS”. Weitere Informationen Weitere Informationen finden Sie im Katalog und Online-Bestellsystem von Siemens A&D. Internetadresse: http://www.mall.automation.siemens.com SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 52 Integration SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 53: Funktionen

    Der Temperaturfehler bleibt solange gespeichert, bis die Temperaturen die Temperaturschwellen wieder unterschreiten und durch eine der folgenden Maßnahmen zurückgesetzt wird: • Quittierung der Fehlermeldung durch das SOM-Programm (manuell über das Besen- Symbol) • Neustart des Geräts SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 54: Watchdog (Wd)

    Der Temperaturfehler bleibt solange gespeichert, bis die Ursache des ausgefallenen Lüfters behoben ist und die Fehlermeldung durch eine der folgenden Maßnahmen zurückgesetzt wird: • Quittierung der Fehlermeldung durch das SOM-Programm • Neustart des Gerätes SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 55: Safecard On Motherboard (Som)

    Die Beschreibung der SOM-Software sowie Treiber für Windows finden Sie auf der mitgelieferten CD Documentation and Drivers unter Drivers & Updates\<Gerät>\... Starten Sie hier die Datei Install.bat und folgen Sie den Bildschirmanweisungen. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 56: Statusanzeige

    Funktion zu testen. Nach korrektem Hochlauf sind beide LEDs ausgeschaltet. Bei Bedarf können Applikationen die beiden LEDs steuern. Hinweis Die Dokumentation zum SIMATIC LED-Statusmonitor finden Sie auf der Documentation & Drivers CD unter Dokumentation > SIMATIC Box PC 627. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 57: Erweiterungen Und Parametrierung

    Richtlinien für elektrostatisch gefährdete Bauelemente (EGB-Richtlinien) nachzulesen. Werkzeuge Sie können alle Montagearbeiten am Gerät mit Schraubendrehern vom Typ Torx T6, Torx T10 und Torx 25 durchführen. Vorbereitung Trennen Sie das Gerät vom Netz. SIMATIC Box PC 627 10-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 58 Erweiterungen und Parametrierung 10.1 Gerät öffnen Gerät öffnen Arbeitsschritte zum Öffnen des Geräts 2 Schrauben (1) herausdrehen. Deckel nach oben schwenken und abnehmen. SIMATIC Box PC 627 10-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 59: Speichererweiterung

    Die elektronischen Bauteile auf den Flachbaugruppen sind sehr empfindlich gegen elektrostatische Entladungen. Deshalb müssen bei der Handhabung dieser Bauteile Vorsichtsmaßnahmen getroffen werden. Diese sind in den Richtlinien für elektrostatisch gefährdete Bauteile nachzulesen. SIMATIC Box PC 627 10-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 60: Speichermodul Einbauen

    Arbeitsschritte zum Einbauen eines Speichermoduls Gerät öffnen Beachten Sie vor dem Einsetzen die Aussparung (Verpolsicherung) an der Steckerseite des RAM-Moduls Modul mit leichtem Druck nach unten drücken bis die Arretierungen einrasten Gerät schließen SIMATIC Box PC 627 10-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 61: Speichermodul Ausbauen

    Speichermodul aus dem Steckplatz ziehen Gerät schließen Anzeige des aktuellen Speicherausbaus Die geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts bekommen Sie automatisch die Verteilung von ”Base- und Extended-Memory” angezeigt. SIMATIC Box PC 627 10-5 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 62: Einbau Von Pci-Karten

    Slot-Blech (5) des vorgesehenen Steckplatzes abschrauben. Erweiterungsbaugruppe (4) auf den vorgesehenen Steckplatz stecken. Bei langen PCI-Baugruppen bitte Führungsschiene (6) beachten. Baugruppenniederhalter einbauen und Schieberelement (3) einsetzen. Slot-Blech (5) der Erweiterungsbaugruppe festschrauben. Gerät schließen. SIMATIC Box PC 627 10-6 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 63: Schieberelement Einsetzen

    Hinweis zur Ressourcenbelegung Die beiden Steckplätze für die PCI-Karten besitzen je einen exklusiven Interrupt. Die Zuordnung der PCI IRQ-Line zum PCI-Slot finden Sie im Abschnitt "Das Advanced Menü" bzw. im Abschnitt "Busplatine". SIMATIC Box PC 627 10-7 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 64: Einbauen Von Laufwerken

    Einbaumöglichkeiten für Laufwerke Laufwerkhaltermodul für Festplatten- und DVD-ROM/CD-RW-Laufwerke DVD-ROM/CD-RW-Laufwerkhalter Pos Beschreibung DVD-ROM/CD-RW- Laufwerkhalter Einbauplatz für DVD-ROM bzw. DVD-ROM/CD-RW- Laufwerk Eine 3,5"-Festplatte Pos Beschreibung Festplatten-Laufwerkhalter für eine 3,5"-Festplatte Einbauplatz für 3,5"-Festplatten Laufwerkhalter SIMATIC Box PC 627 10-8 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 65 Erweiterungen und Parametrierung 10.4 Einbauen von Laufwerken Zwei 2,5"-Festplatten Pos Beschreibung Festplatten-Laufwerkhalter für 2,5"-Festplatten Zwei Einbauplätze für 2,5"-Festplatten SIMATIC Box PC 627 10-9 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 66: Laufwerkhaltermodul Aus-/Einbauen

    Trennen Sie das Gerät vom Netz und ziehen Sie alle Verbindungskabel vom Gerät ab. Laufwerkhaltermodul für Festplatten/DVD/CD-RW ausbauen Arbeitsschritte zum Ausbauen des Laufwerkhalters 4 Schrauben (1) herausdrehen. Laufwerkhaltermodul für Festplatten und DVD/CD-RW herausheben und auf dem Gerät ablegen. SIMATIC Box PC 627 10-10 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 67: Dvd-Rom/Cd-Rw-Laufwerke Aus-/Einbauen

    RW- Laufwerkhalter herausdrehen 3 Befestigungsschrauben (2) des Laufwerks herausdrehen 2 Schrauben (3) der Adapterplatine herausdrehen Adapterplatine abziehen Laufwerk nach oben abnehmen Benötigte Werkzeuge Für den Ausbau des DVD-ROM/CD-RW-Laufwerks benötigen Sie einen Torx 6-Schraubendreher. SIMATIC Box PC 627 10-11 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 68: Festplatten Aus-/Einbauen

    Arbeitsschritte zum Ausbau eines 3,5``-Laufwerkes Laufwerkhaltermodul ausbauen Stromversorgungs- und Datenkabel am Laufwerk abziehen 4 Schrauben (1) des Laufwerks herausdrehen Festplattenlaufwerk aus der Halterung nehmen Hinweis Hier werden Spezialschrauben mit Zoll Gewinde (Schraubenbezeichnung 6-32x3/16''-St-G3E) eingesetzt ! SIMATIC Box PC 627 10-12 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 69: Compact Flash-Karte Einbauen/Ausbauen

    Entladungen. Deshalb müssen bei der Handhabung dieser Bauteile Vorsichtsmaßnahmen getroffen werden. Diese sind in den Richtlinien für elektrostatisch gefährdete Bauteile nachzulesen. Modulschacht öffnen Arbeitsschritte zum Einbau eines Modulschachtes Schraube herausdrehen SIMATIC Box PC 627 10-13 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 70: Compact Flash-Karte Einbauen

    Abdeckblech des Modulschachtes Richtung DVI-Stecker schieben und anheben Compact Flash-Karte einbauen Arbeitsschritte zum Einbau einer Compact Flash-Karte Modulschacht öffnen. Compact Flash-Karte mit den Anschlüssen voraus bis zum Einrasten in den Schacht schieben SIMATIC Box PC 627 10-14 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 71: Compact Flash-Karte Ausbauen

    Stecken Sie die Compact Flash-Karte niemals gewaltsam. Modulschacht wieder schließen. Compact Flash-Karte ausbauen Arbeitsschritte zum Ausbau einer Compact Flash-Karte Modulschacht öffnen Auswurftaster z. B. mit dem Abdeckblech des Modulschachtes betätigen und Compact Flash-Karte entnehmen Modulschacht wieder schließen SIMATIC Box PC 627 10-15 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 72 Erweiterungen und Parametrierung 10.5 Compact Flash-Karte einbauen/ausbauen SIMATIC Box PC 627 10-16 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 73: Instandhalten Und Warten

    Systemerweiterungen Defekte am Gerät verursachen. Achtung Beachten Sie die EGB-Hinweise. Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden. SIMATIC Box PC 627...

  • Seite 74: Pufferbatterie Austauschen

    Deshalb Lithium-Batterien nicht ins Feuer werfen, nicht am Zellenkörper löten, nicht öffnen, nicht kurzschließen, nicht verpolen, nicht über 100 °C erwärmen, vorschriftsmäßig entsorgen und vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung schützen. Entsorgung Vorsicht Batterien müssen nach den örtlichen Vorschriften entsorgt werden. SIMATIC Box PC 627 11-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 75 2. Trennen Sie das Gerät vom Netz und ziehen Sie alle Verbindungskabel vom Gerät ab. Achtung Der Batterietausch kann auch bei laufendem Gerät erfolgen. Wir empfehlen jedoch das Gerät vorher auszuschalten. Batterie austauschen Gehen Sie wie folgt vor: Arbeitsschritte zum Austauschen der Batterie Batteriefach öffnen. SIMATIC Box PC 627 11-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 76 Neue Batterie in der Halterung befestigen und Batteriestecker wieder anstecken. Batteriefach schließen. BIOS-Setup neu einstellen Nach einem Batteriewechsel sind die Konfigurationsdaten des Geräts gelöscht und Sie müssen diese im BIOS-Setup neu einstellen. SIMATIC Box PC 627 11-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 77: Stromversorgung Aus-/Einbauen

    1. Trennen Sie das Gerät vom Netz und ziehen Sie alle Verbindungskabel vom Gerät ab. 2. Öffnen Sie das Gerät. Netzteil ausbauen Arbeitsschritte zum Ausbau des Netzteils Festplatten-, DVD-ROM/CD-RW- Laufwerkhaltermodul ausbauen. 5 Schrauben (1) herausdrehen und Stromversorgungs-Abdeckung abnehmen. SIMATIC Box PC 627 11-5 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 78 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau des Netzteils 2 Befestigungsschrauben (1) (Torx T10) herausdrehen. Stromversorgungsstecker (1) am Netzteil abziehen. Netzteil nach oben herausnehmen. SIMATIC Box PC 627 11-6 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 79: Busplatine Aus-/Einbauen

    Arbeitsschritte zum Ausbau der Busplatine Alle Baugruppen aus den Steckplätzen entfernen. Laufwerkhaltermodul für Festplatten und DVD-ROM/CD-RW herausnehmen. Stromversorgungs-Abdeckung entfernen: 5 Schrauben (1) herausdrehen. Stromversorgung ausbauen 3 Schrauben (1) auf der Busplatine herausdrehen. SIMATIC Box PC 627 11-7 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 80: Grundplatine Aus-/Einbauen

    Arbeitsschritte zum Ausbau der Grundplatine Festplatten-, DVD-ROM/CD-RW- Laufwerkhaltermodul ausbauen. Baugruppenniederhalter (2) ausbauen. Dazu 1 Schraube (1) herausdrehen. Stromversorgungs-Abdeckung ausbauen. Busplatine ausbauen. Stromversorgung ausbauen. Alle Kabel von der Grundplatine abziehen und deren Zuordnung notieren. SIMATIC Box PC 627 11-8 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 81 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau der Grundplatine 6 Schrauben (1) herausdrehen und Prozessor-Kühlkörper entfernen: 4 Schrauben (2) herausdrehen. Vier Sechskantbolzen an den Schnittstellen herausdrehen. Grundplatine herausnehmen. SIMATIC Box PC 627 11-9 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 82: Gerätelüfter Aus-/Einbauen

    1. Gerät vom Netz trennen 2. Gerät öffnen Lüfter ausbauen Arbeitsschritte zum Ausbau des Lüfters Lüfterstecker von der Grundplatine abziehen Vier Kunststoffnieten am Gehäuse lösen Den Lüfter aus dem Gehäuse nehmen. SIMATIC Box PC 627 11-10 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 83: Lüfter Einbauen

    11.1 Hardwarekomponenten aus-/einbauen Lüfter einbauen Achtung Es darf nur ein Lüfter gleichen Typs eingebaut werden! Einbaulage des Lüfters Das Bild zeigt die korrekte Einbaulage des Lüfters. Beachten Sie die Pfeilrichtung auf dem Lüftergehäuse! SIMATIC Box PC 627 11-11 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 84: Stromversorgungslüfter Aus-/Einbauen

    1. Gerät vom Netz trennen 2. Gerät öffnen 3. Netzteil ausbauen Lüfter ausbauen Arbeitsschritte zum Ausbau des Lüfters Stromversorgungsstecker abziehen. Vier Kunststoffnieten am Gehäuse lösen. Den Lüfter aus dem Gehäuse nehmen. SIMATIC Box PC 627 11-12 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 85 Lüfter einbauen Achtung Es darf nur ein Lüfter gleichen Typs eingebaut werden! Einbaulage des Lüfters Das Bild zeigt die korrekte Einbaulage des Lüfters (1). Beachten Sie die Pfeilrichtung auf dem Lüftergehäuse! SIMATIC Box PC 627 11-13 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 86: Prozessor Aus-/Einbauen

    Ein Prozessorwechsel darf nur von autorisiertem Fachpersonal durchgeführt werden. Vorbereitung 1. Gerät vom Netz trennen. 2. Gerät öffnen. Prozessor ausbauen Arbeitsschritte zum Ausbau des Prozessors 4 Schrauben des Prozessor- Kühlkörpers herausdrehen und Kühlkörper herausnehmen SIMATIC Box PC 627 11-14 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 87 Instandhalten und Warten 11.1 Hardwarekomponenten aus-/einbauen Arbeitsschritte zum Ausbau des Prozessors Prozessorarretierung lösen Prozessor herausnehmen SIMATIC Box PC 627 11-15 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 88: Prozessor Einbauen

    Dazu Schrauben jeweils diagonal einsetzen und diagonal gleichmässig andrehen, so dass kein Verkanten der Lüftereinheit auftreten kann. Schrauben bis zum Anschlag eindrehen. Benötigte Werkzeuge Für den Ausbau des Prozessors benötigen Sie einen Torx 20 Schraubendreher. SIMATIC Box PC 627 11-16 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 89: Betriebssystem Neu Installieren

    C: auf der Festplatte wird vollständig gelöscht, neu formatiert und mit der Original- Liefersoftware beschrieben. Bei der Option " Restore entire hard disk" gehen ALLE Daten, Benutzereinstellungen sowie vorhandene Autorisierungen bzw. License Keys auf der gesamten Festplatte verloren. SIMATIC Box PC 627 11-17 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 90: Lieferzustand Wiederherstellen

    Eine Beschreibung der Funktionen finden Sie in der Datei LIESMICH.TXT auf der Restore Hinweis Damit das Gerät ein USB-CD-ROM-Laufwerk ansprechen kann, muss im Advanced-Menü des BIOS die Option "Legacy USB Support" auf "Enabled" gesetzt sein. SIMATIC Box PC 627 11-18 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 91: Windows Xp Professional / Windows 2000 Mui

    C: auf der Festplatte wird vollständig gelöscht, neu formatiert und mit der Original- Liefersoftware beschrieben. Bei der Option "Restore entire hard disk" gehen ALLE Daten, Benutzereinstellungen sowie vorhandene Autorisierungen bzw. License Keys auf der gesamten Festplatte verloren. SIMATIC Box PC 627 11-19 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 92 Start > Control Panel > Regional and Language Options Registerkarte Languages, Feld Language used in menus and dialogs. Bei Regional and Language Options ist neben der Sprache für Menüs und Dialoge unter Advanced der Standard für non-Unicodeprograms einzustellen SIMATIC Box PC 627 11-20 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 93: Einrichten Des Betriebssystems Über Die Recovery Cd

    BIOS-Meldung Press <F2> to enter Setup or <ESC> to show Bootmenu die ESC-Taste. Nach Abschluss der Initialisierung erscheint ein ”Boot Menu”. 2. Folgen Sie bitte den Bildschirmanweisungen, bis das Fenster "Siemens SIMATIC Recovery“ erscheint. Einrichten der Partitionen Nach dem Einbau einer neuen Festplatte, bei fehlerhaften Partitionen oder wenn die Aufteilung der Partitionen der Festplatte verändert werden soll, ist ein Einrichten der...
  • Seite 94 1. Booten Sie von der Recovery CD und danach folgen Sie den Bildschirmanweisungen bis das Fenster Recovery-Funktionen erscheint. 2. Starten Sie das Programm DiskPart im Fenster "Siemens SIMATIC Recovery“ und geben Sie in der aufgeblendeten Kommandooberfläche folgende Kommandos ein: list disk...

  • Seite 95: Installation Des Betriebssystems

    7. Wenn diese beendet ist, schließen Sie die Eingabeaufforderung mit dem Kommando exit 8. Schließen Sie das Fenster Siemens SIMATIC Recovery über die Schaltfläche "Beenden". 9. Nach einem automatischen Neustart läuft die Windows Installation ab. 10. Folgenden Sie den Bildschirmanweisungen.
  • Seite 96 Feld Language settings for the system und in der Registerkarte Input Locales, Feld Input language. Bei den Ländereinstellungen ist neben der Sprache für Menüs und Dialoge auch der Standard für das Gebietschema mit Standard festlegen (Set default...) einzustellen. SIMATIC Box PC 627 11-24 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 97: Festplatte Partitionieren

    Rest NTFS (nicht komprimiert) Um die ursprünglichen Partitionen des Lieferzustandes wieder herzustellen, empfehlen wir das Softwaretool SIMATIC PC/PG Image Creator. Weiterführende Informationen zum Gebrauch des Tools entnehmen Sie bitte der Herstellerdokumentation. SIMATIC Box PC 627 11-25 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 98: Treiber Und Software Installieren

    Bei der Installation von Treibern unter Windows XP Embedded kann es zu der Meldung kommen, dass die Windows XP Installation CD oder SP2 CD benötigt wird. Legen Sie in diesem Fall die Restore DVD ein. Im Ordner \Drivers_XPE sind die benötigten Dateien zu finden. SIMATIC Box PC 627 11-26 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 99: Raid Controller-Software Installieren

    Bei Windows XP Professional MUI müssen Sie vor der Installation von neuen Treibern und Betriebssystemupdates in den Ländereinstellungen Menü und Dialoge sowie die Standardsprache auf englisch (US) einstellen. Andere Betriebssysteme Bitte wenden Sie sich an die entsprechenden Hersteller. SIMATIC Box PC 627 11-27 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 100: Installieren Oder Updaten Von Anwendungsprogrammen Und Treibern

    Softwaretool SIMATIC PC/PG Image Creator. Dieses Tool ermöglicht die einfache Sicherung und schnelle Wiederherstellung kompletter Compact Flash- und Festplatteninhalte sowie einzelner Partitionen (Images). Diese Software ist über das Siemens A&D Online-Bestellsystem bestellbar. Genauere Informationen zum SIMATIC PC/PG Image Creator entnehmen Sie bitte der zugehörigen Produktdokumentation.

  • Seite 101: Alarm-, Fehler- Und Systemmeldungen

    Ihren technischen Kundendienst. Failure Fixed Disk Fehler beim Zugriff auf Festplatte. Prüfen Sie die SETUP-Einstellung. Wenden Sie sich an Ihren technischen Kundendienst. Keyboard error Kontrollieren Sie, ob die Tastatur korrekt angeschlossen ist. SIMATIC Box PC 627 12-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 102 Hardware-Fehler. Wenden Sie sich an Ihren technischen Kundendienst. Real time clock error Uhrenbaustein-Fehler. Wenden Sie sich an Ihren technischen Kundendienst. Keyboard controller error Tastatur-Fehler. Wenden Sie sich an Ihren technischen Kundendienst. SIMATIC Box PC 627 12-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 103: Bios-Post-Codes

    BIOS Erweiterungen Versuchsweise Abschalten der suchen Hardware-Komponenten im Setup bzw. Entfernen von installierten Erweiterungsbaugruppen auf der Busbaugruppe TP_PARITY Test der Speichermodule Speichermodule auswechseln BIOS-Power On Self Test abgeschlossen. Betriebssystem wird geladen SIMATIC Box PC 627 12-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 104 • 4 x kurz MPI Firmware wurde aktualisiert: Dies kann nach einem BIOS-Update einmalig auftreten. • 2 x kurz Fehler beim Checksummentest des BIOS: Kann vorkommen nach Batterietausch oder wenn die Batterie leer ist. SIMATIC Box PC 627 12-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 105: Troubleshooting

    Bildschirm erscheint, verständigen Sie den technischen Kundendienst. Uhrzeit und/oder 1. Drücken Sie <F2> beim Bootvorgang, um das BIOS-Setup Datum des PC aufzurufen. stimmen nicht 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. SIMATIC Box PC 627 13-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 106: Probleme Beim Einsatz Von Fremdbaugruppen

    Fremdbaugruppen, starten Sie dann den Rechner neu. Tritt Signalpegel werden nicht der Fehler nicht mehr auf, war die verwendete eingehalten, Fremdbaugruppe Ursache der Störung. Ersetzen Sie diese durch eine Siemens-Baugruppe oder stimmen Sie sich mit Abweichende Belegung der • dem Lieferanten der Fremdbaugruppe ab. Stecker, Erzwingen Sie “Reset Configuration”...

  • Seite 107: Anzeigen Eines Temperaturfehlers Durch Die Som-Applikation

    Wenn die Fehlermeldung quittiert ist, erlischt am Gerät die LED "TEMP" und in der SOM- Applikation wechselt die Titelleiste sowie das Symbol "SOM" in der Statuszeile die Farbe von rot nach grün. • Starten Sie den PC neu, wenn Sie die SOM-Applikation nicht installiert haben. SIMATIC Box PC 627 13-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 108 Troubleshooting 13.3 Anzeigen eines Temperaturfehlers durch die SOM-Applikation SIMATIC Box PC 627 13-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 109: Technische Daten

    ± 1 kV;(nach IEC 61000-4-4; Burst; Länge < 5 m) ± 2 kV; (nach IEC 61000-4-4; Burst; Länge > 5 m) ± 2 kV; (nach IEC 61000-4-5; Surge; Länge > 30 m) SIMATIC Box PC 627 14-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 110 Stromaufnahme pro PCI- 5 V/ 2 A oder 3,3 V/ 2A, 12 V/ 0,3 A, -12 V/ 0,05 A Steckplatz in Summe (alle Steckplätze) dürfen 30 W Gesamtleistung nicht überschritten werden SIMATIC Box PC 627 14-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 111 Umgebungstemperatur von +5° C bis +40°C zulässig Einschränkung für DVD-ROM und DVD-ROM/CD-RW-Laufwerke: 10 bis 58 Hz: 0,019 mm / 58 bis 500 Hz: 2,5 m/s der Brennerbetrieb ist nur in ungestörter Umgebung zulässig SIMATIC Box PC 627 14-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 112: Strombedarf Der Komponenten

    Alternativ zu 5 V können die PCI-Steckplätze mit der gleichen Gesamtleistung auch bei 3,3 V betrieben werden. Die Summenleistungen der Spannung +5 V und + 3,3 V darf max. 90 W betragen. SIMATIC Box PC 627 14-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 113: Wechselspannungsversorgung (Ac)

    + 5 V 16,5 A Peak 18,5 A + 3,3 V 8,5 A Die Summenleistung der Spannung + 5 V und + 3,3 V darf max. 90 W betragen Power-Good-Signal der AC-Stromversorgung SIMATIC Box PC 627 14-5 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 114: Gleichspannungsversorgung (Dc)

    + 5 V 16,5 A Peak 18,5 A + 3,3 V 8,5 A Die Summenleistung der Spannung + 5 V und + 3,3 V darf max. 90 W betragen Power-Good-Signal der DC-Stromversorgung SIMATIC Box PC 627 14-6 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 115: Maßbilder

    Maßbilder 15.1 Maßbild des Geräts 15.1 Bild 15-1 Maßbild für den Einbau mit Einbauwinkel SIMATIC Box PC 627 15-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 116 Maßbilder 15.1 Maßbild des Geräts Bild 15-2 Maßbild für den Einbau ohne Einbauwinkel Achtung Beim Einbau von Geräten mit optischem Laufwerk bzw. mit WinAC-Pufferbatterie verändert sich die Einbautiefe. SIMATIC Box PC 627 15-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 117 Maßbilder 15.1 Maßbild des Geräts Bild 15-3 Maßbild für den Einbau mit dem Buchmontagekit SIMATIC Box PC 627 15-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 118: Maßbilder Für Den Einbau Von Erweiterungsbaugruppen

    Maßbilder 15.2 Maßbilder für den Einbau von Erweiterungsbaugruppen 15.2 Maßbilder für den Einbau von Erweiterungsbaugruppen 15.2 Bild 15-4 Kurze PCI-Baugruppe (5V) Bild 15-5 Maximal einbaubare PCI-Baugruppe SIMATIC Box PC 627 15-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 119: Detailbeschreibungen

    Aufbau und Funktion der Grundplatine Die Grundplatine enthält als wesentliche Komponenten Prozessor und Chipsatz, zwei Steckplätze für Speichermodule, interne und externe Schnittstellen und das Flash-BIOS. Prozessorkühlkörper 2 Steckplätze für Speichermodule Steckplatz für Busplatine SIMATIC Box PC 627 16-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 120: Technische Merkmale Der Grundplatin

    • low current) Frontschnittstelle: • 1x USB 2.0 high current Ethernet 2x 10BaseT/100Base-TX 10/100 MBaud, potentialgetrennt Potentialtrennung innerhalb des Sicherheitskleinspannungs-Stromkreises (SELV) Optionale Produktausprägung Abhängig vom CPU-Typ Abhängig von der gewählten Geräteausstattung SIMATIC Box PC 627 16-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 121: Lage Der Schnittstellen Auf Der Grundplatine

    Auf der Grundplatine des Gerätes sind folgende Schnittstellen vorhanden: • Schnittstellen für den Anschluss von externen Geräten • Schnittstellen für interne Komponenten (Laufwerke, Busplatine usw.) Das folgende Bild zeigt die Lage der internen und externen Schnittstellen auf der Grundplatine. SIMATIC Box PC 627 16-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 122: Externe Schnittstellen

    Eingang / Ausgang Masse – Die Stecker sind vom Typ A. Alle Schnittstellen sind als high current USB (500 mA) ausgelegt, Sie können jedoch max. 2 gleichzeitig als high current betreiben. SIMATIC Box PC 627 16-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 123 90 mA betragen. – nicht belegt – LTG_A Signalleitung A der MPI-Baugruppe Ein-/Ausgang RTS_PG RTS-Ausgangssignal der MPI-Baugruppe. Das Ausgang Signal ist ’1’ wenn das PG sendet. Schirm auf Steckergehäuse Optionale Produktausprägung SIMATIC Box PC 627 16-5 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 124 75 Ohm abgeschlossen – Schirm – LED grün Aus: 10 Mbit/s – Leuchtet: 100 Mbit/s LED gelb Leuchtet: Verbindung besteht – (z.B. zu einem Hub) Blinkt: Aktivität wird nicht für die Datenübertragung benötigt SIMATIC Box PC 627 16-6 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 125 – MONDET Hotplug-Detect Eingang TX0N TDMS-Daten 0- Ausgang TX0P TDMS Daten 0+ Ausgang Masse – nicht belegt – nicht belegt – Masse – TXCP TDMS-Takt + Ausgang TXCN TDMS-Takt - Ausgang SIMATIC Box PC 627 16-7 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 126 (not connected) 33, 40 VS1#, VS2# Voltage sense (not connected) DMARQ DMA Request (input) DMACK# DMA Acknowledge (output) write enable 1, 50 Masse, Ground 13, 38 + 3,3V Power SIMATIC Box PC 627 16-8 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 127 TxD (D1) Sendedaten Ausgang DTR (S1) Endgerät bereit Ausgang GND (E2) Betriebserde (Bezugspotential) – DSR (M1) Betriebsbereitschaft Eingang RTS (S2) Sendeteil einschalten Ausgang CTS (M2) Sendebereitschaft Eingang RI (M3) ankommender Ruf Eingang SIMATIC Box PC 627 16-9 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 128: Frontschnittstellen

    RXIN1- LVDS Ausgangssignal Bit 1 (-) Ausgang RXIN1+ LVDS Ausgangssignal Bit 1 (+) Ausgang Masse Masse RXIN2- LVDS Ausgangssignal Bit 2 (-) Ausgang RXIN2+ LVDS Ausgangssignal Bit 2 (+) Ausgang Masse SIMATIC Box PC 627 16-10 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 129 LVDS Eingangssignal Bit 2 (+) Ausgang Masse Masse RXCLKIN1- LVDS Taktsignal (-) Ausgang RXCLKIN1+ LVDS Taktsignal (+) Ausgang Masse P12VF +12V abgesichert Ausgang P12VF +12V abgesichert Ausgang P12VF +12V abgesichert Ausgang SIMATIC Box PC 627 16-11 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 130: Zuordnung Display Zu Display-Select Pins

    1024 x 768 (XGA), TFT, 2 x 18 Bit, LVDS Kanal 1 und 2 high high high DVI-LCD 1024 x 768 high high high DVI-LCD 1280 x 1024 high high high high Kein LVDS-Display oder DVI-LCD mit automatischer DDC-Kennung SIMATIC Box PC 627 16-12 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 131 LED Temperatur Fehler, Anode mit 1kW in Serie Ausgang auf Grundplatine RUN_R LED WatchDog Fehler, Anode mit 1kW in Serie auf Ausgang Grundplatine RUN_G LED Watchdog o.k., Anode mit 1kW in Serie auf Ausgang Grundplatine SIMATIC Box PC 627 16-13 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 132: Interne Schnittstellen

    Spannungsversorgung für Gerätelüfter, 3-polig, Gerätelüfter Stiftleiste Pufferbatterie intern Spannungsversorgung für Pufferbatterie, 2-polig, Stiftleiste Abgriff der Pufferbatterie intern X240 Spannungsabgriff (( = 3V) der Pufferbatterie, 2 polig, Stiftleiste USB-Schnittstelle intern USB-Kanal 6 und 7 SIMATIC Box PC 627 16-14 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 133 Adressleitung 0 Ausgang AD_2 Adressleitung 2 Ausgang CS_N Auswahlsignal Ausgang HDACT_N Aktivität Eingang CS1_N Auswahlsignal 1 CSEL Auswahlsignal Masse +5V Spannungsversorgung Ausgang +5V Spannungsversorgung Ausgang +5V Spannungsversorgung Ausgang +5V Spannungsversorgung Ausgang SIMATIC Box PC 627 16-15 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 134 Belegung der Versorgung der Serial ATA-Laufwerke X25, X26, X602 Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang +12 V Spannungsversorgung Ausgang Masse – Masse – +5 V Spannungsversorgung Ausgang +3,3 V Spannungsversorgung Ausgang SIMATIC Box PC 627 16-16 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 135: Busplatine

    Erweiterungsbaugruppen entsprechend PCI-Spezifikation (Rev. 2.2) für 5 V und 3,3 V Baugruppen eingebaut werden. Alle PCI-Steckplätze sind masterfähig. Die Stromversorgung der Erweiterungsbaugruppen erfolgt über die Verbindung der Busplatine zur Grundplatine. Slot 1 Slot 2 12V-Stromversorgungsanschluss für WinAC-Baugruppe SIMATIC Box PC 627 16-17 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 136: Interrupt-Zuordnung (Pci-Irq)

    Um dies zu ermöglichen, haben die Ethernet 1-, die PROFIBUS/MPI-Schnittstellen und die beiden Steckplätze je einen exklusiven Interrupt. IRQ-Belegung bei Windows XP IRQ-Belegung bei DOS basierten Professional / 2000 Professional- Betriebssystemen (PIC-Modus) Betriebssystemen (APIC-Modus) Ethernet 1 Profibus/MPI Slot 1 Slot 2 SIMATIC Box PC 627 16-18 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 137: Steckerbelegung Pci-Slot

    AD[28] AD[27] AD[26] AD[25] Ground +3.3V AD[24] C/BE[3]# IDSEL AD[23] +3.3V Ground AD[22] AD[21] AD[20] AD[19] Ground +3.3V AD[18] AD[17] AD[16] C/BE[2]# +3.3V Ground FRAME# IRDY# Ground +3.3V TRDY# DEVSEL# Ground SIMATIC Box PC 627 16-19 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 138: Steckerbelegung 12V Stromversorgungsanschluss Für Winac Baugruppe

    Kurzbeschreibung Bedeutung Eingang / Ausgang +12V 12V Spannung Ausgang Masse Masse 5V Spannung Ausgang 1) max. zulässiger Strom: 1 A; mit diesem Strombedarf darf der Gesamtstrombedarf der PCI-Steckplätze nicht überschritten werden. SIMATIC Box PC 627 16-20 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 139: Systemressourcen

    0091 DMA Controller 0092 0092 Ressourcen Grundbaugruppe 0093 009F DMA Controller 00A0 00A1 Programmierbarer Interruptcontroller 00A4 00A5 Programmierbarer Interruptcontroller 00A8 00A9 Programmierbarer Interruptcontroller 00AC 00AD Programmierbarer Interruptcontroller 00B0 00B1 Programmierbarer Interruptcontroller SIMATIC Box PC 627 16-21 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 140 Intel® 82801FB Ultra ATA Storage Controllers - 2652 0018 18FF Intel® 82801FB/FBM SMBus Controller - 266A 2000 20FF VIA Rhine III Fast Ethernet Adapter 2400 24FF VIA Rhine III Fast Ethernet Adapter #2 SIMATIC Box PC 627 16-22 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 141: Belegung Der Interrupts

    Plug and Play fähig. D.h. es können sich mehrere Geräte einen Interrupt teilen. Die Interruptzuweisung erfolgt automatisch (Ausnahmen: siehe Kapitel Exklusiver PCI- Hardware-Interrupt). Diese Funktionen sind im Setup abschaltbar (disabled). Damit werden die belegten Ressourcen frei. SIMATIC Box PC 627 16-23 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 142: Belegung Der Memory-Adressen

    F000 BFFF Ressourcen Grundbaugruppe F000 4000 F000 4FFF Ressourcen Grundbaugruppe F000 5000 F000 5FFF Ressourcen Grundbaugruppe F000 8000 F000 BFFF Ressourcen Grundbaugruppe FF80 0000 FFFF FFFF Intel® 82802 Firmware Hub Device SIMATIC Box PC 627 16-24 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 143: Bios-Setup

    Display: Phoenix BIOS 4.0 Release 6.0 A5E000xxxxx-ES0x Copyright 1985–2002 Phoenix Technologies Ltd.All Rights Reserved. Siemens SIMATIC Box PC 627 Vxx.xx.xx CPU = Intel® Pentium®M CPU X.XX GHz (X.XX je nach Prozessor) 640K System RAM Passed 127MB Extended RAM Passed Press <F2>...

  • Seite 144: Bios-Setup-Menüs

    Ressourcenkonflikt der vom BIOS verwalteten Schnittstellen an. Wählen Sie in diesem Fall die Voreinstellungen (F9) oder beseitigen Sie den Konflikt. Zwischen den Menü-Masken kann mit den Cursortasten [←] links und [→] rechts gewechselt werden. SIMATIC Box PC 627 16-26 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 145: Main Menü

    Sicherheitsfunktionen wie z.B. Passwort eingestellt Boot hier wird die Boot-Priorität festgelegt Version hier finden Sie gerätespezifische Informationen (z.B. Ausgabestand) Exit dient zum Beenden und Speichern 16.4.4 Main Menü Bild 16-2 SETUP-Mainmenü (Beispiel) (1) Auswählbares Untermenü SIMATIC Box PC 627 16-27 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 146 Feld gewählt haben können Sie nacheinander mit Hilfe der [+] und [–] Tasten Stunde: Minute: Sekunde und beim Datum Monat/Tag/Jahr verändern. Mit der Tabulatortaste können Sie zwischen den Einträgen in den Feldern Date und Time wechseln (z.B. von Stunde zu Minute). SIMATIC Box PC 627 16-28 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 147 Im Feld Multi-Sector Transfers werden die Anzahl der Blöcke (sectoren) definiert, die Transfer pro Interrupt übertragen werden. Der Wert ist vom Laufwerk abhängig und sollte nur über das Feld Type mit der Einstellung “Auto” eingestellt werden. Disabled 2,4,8,16 sectors SIMATIC Box PC 627 16-29 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 148 Sie verlassen das Untermenü mit der ESC-Taste. SATA Port 0, SATA Port 1, SATA Port 2, SATA Port 3 Beim Selektieren eines solchen Menüfeldes wird in folgendes Untermenü verzweigt: Bild 16-4 SATA Port 0 (Beispiel) SIMATIC Box PC 627 16-30 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 149 Mode bzw. Der Wert ist vom Laufwerk abhängig und sollte nur über das Feld Type mit der Ultra DMA Einstellung “Auto” eingestellt werden. Mode Sie verlassen das Untermenü mit der ESC-Taste. SIMATIC Box PC 627 16-31 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 150 Cache ist abgeschaltet [Write Through] Ein Schreibzugriff wird erst nach dem Eintrag im Hauptspeicher abgeschlossen [Write Back] Ein Schreibzugriff wird sofort abgeschlossen, der Eintrag in den Hauptspeicher erfolgt im Hintergrund (Default) SIMATIC Box PC 627 16-32 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 151 Diagnostic screen Zeigt während des Bootens die Diagnosemeldungen auf dem Display an. POST-Code/Status Gibt an wohin die POST-Codes abgelegt werden. Bei dem Eintrag ‘Enabled’ ist das jeweilige Feature freigegeben, bei ‘Disabled’ gesperrt. SIMATIC Box PC 627 16-33 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 152 Detailbeschreibungen 16.4 BIOS-Setup Beispiel für ein Summary screen: Bild 16-7 Summary Screen (Beispiel) Nach Abschluss der Systemladephase wird der Summary Screen ausgegeben. SIMATIC Box PC 627 16-34 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 153 “Auto” wird der Zustand beim letzten Ausschalten beibehalten. Key Click Ein Tastendruck wird durch einen “KLICK” hörbar. Keyboard auto-repeat rate Erhöhung der automatischen Tastenwiederholungsrate Keyboard auto-repeat delay Einschaltverzögerung der automatischen Tastenwiederholung SIMATIC Box PC 627 16-35 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 154 [Disabled] Das Booten über LAN ist nicht möglich. SafeCard functions [Enabled] Onboard Überwachungsfunktionen sind freigegeben. [Disabled] Keine Überwachungsfunktionen. Zum Betrieb der Überwachungsfunktionen müssen der entsprechende Treiber und die Applikation gestartet werden. SIMATIC Box PC 627 16-36 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 155: Advanced Menü

    Danach wird der Eintrag wieder auf [No] gesetzt. Nicht Plug and Play-fähige Systemkomponenten müssen von Hand eingetragen werden. [No] Nach dem nächsten Systemladevorgang werden die Plug and Play-fähigen Systemkomponenten initialisiert. SIMATIC Box PC 627 16-37 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 156 Untermenü “I/0 Device Configuration” Bild 16-11 Untermenü COM/LPT Configuration Wenn Sie eine Schnittstelle auf Disabled stellen, werden die von ihr belegten Ressourcen frei. Die I/O-Adressen und Interrupts sind vorbelegt und entsprechend empfohlen. SIMATIC Box PC 627 16-38 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 157 Detailbeschreibungen 16.4 BIOS-Setup Untermenü “PCI Configuration” Bild 16-12 Untermenu PCI Configuration (Beispiel) SIMATIC Box PC 627 16-39 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 158 [0020H bis mit diesen Einstellungen werden die maximalen 00E0H] aktiven PCI–Clockzyklen auf den gewählten Wert eingestellt. Vom Defaultwert sollte nur abgewichen werden, wenn die Baugruppe oder deren Applikation es fordert. SIMATIC Box PC 627 16-40 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 159 PATA Laufwerk = Secondary am SATA Controller im Legacy Mode AHCI Configuration [Disabled] Verbessertes AHCI: WinXP-SP1 + IAA Treiber [Enabled] unterstützt den AHCI Mode RAID support [Disabled] Sperren oder Freischalten der RAID- [Enabled] Unterstützung SIMATIC Box PC 627 16-41 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 160: Security Menü

    Booten eingegeben werden. Fixed disk boot Sector [Normal] alle Zugriffe auf die Festplatte sind erlaubt. [Write protect] es kann kein Betriebssystem installiert werden. Dadurch ist auch der Schutz gegen Bootviren gegeben. SIMATIC Box PC 627 16-42 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 161: Boot Menü

    Selektieren der Boot-Quelle mit ↑↓ Tasten, Verschieben an die gewünschte Stelle mit + bzw. -. Hinweis Beim Hochlauf kann mit der ESC-Taste das Boot-Laufwerk ausgewählt werden. Ist eine Boot-Quelle nicht verfügbar, wird automatisch das nächstpriore Gerät auf Bootfähigkeit geprüft. SIMATIC Box PC 627 16-43 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 162: Version Menü

    Detailbeschreibungen 16.4 BIOS-Setup 16.4.8 Version Menü Die Informationen dieses Menüs sollten Sie bei technischen Fragen zu Ihrem System bereithalten. Bild 16-16 Menü "Version" (Beispiel) SIMATIC Box PC 627 16-44 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 163: Exit Menü

    Save Changes Speichern aller Setupeinträge. Profile Standard Die BIOS-Einstellung werden in dem batteriegepufferten CMOS gespeichert User Die BIOS-Einstellungen werden im gespeichert Manufacturer Diese Einstellung ist nur für Produktionszwecke. Bitte nicht benutzen. SIMATIC Box PC 627 16-45 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 164: Bios-Setup-Standardeinstellungen

    Enabled POST Errors All, but not keyboard Summary screen Enabled Diagnostic screen Enabled Post-Code/Status LPC Bus Keyboard Features NumLock Key Click Disabled Keyboard auto-repeat rate 30/sec Keyboard auto-repeat delay ½ sec SIMATIC Box PC 627 16-46 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 165 Latency timer Default PCI Device Slot 2 Option ROM Scan Enabled Enable Master Enabled Latency timer Default SATA/PATA Configuration PATA Controller: Enabled SATA Controller mode Enhanced AHCI Configuration Disabled RAID support Disabled SIMATIC Box PC 627 16-47 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 166 Excluded from boot order: Version SIMATIC PC SIMATIC BoxPC627/ PanelPC677 BIOS Version V05.01.08 BIOS Number A5E00378214-ES008 MPI/DP Firmware CPU Type Pentium® M processor 2.00 GHz CPU ID 06D6 Code Revision 0017 SIMATIC Box PC 627 16-48 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 167: A.1 Richtlinien Und Erklärungen

    EG-Richtlinie für die zuständigen Behörden zur Verfügung gehalten. Ihr zuständiger Vertriebsbeauftragter kann diese auf Anfrage zur Verfügung stellen. Aufbaurichtlinien beachten Die Aufbaurichtlinien und Sicherheitshinweise, die in dieser Dokumentation angegeben sind, sind bei der Inbetriebnahme und im Betrieb zu beachten. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 168: Zertifikate Und Zulassungen

    Canadian Standard Association (CSA) nach Standard C22.2. No. 60950-1 (LR 81690) oder nach C22.2 No. 142 (LR 63533) Canadian Standard Association (CSA) nach amerikanischem Standard UL 60950-1 (LR 81690) oder nach UL 508 (LR 63533) SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 169 This Class A digital apparatus complies with Canadian ICES-003. Avis Canadien Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. AUSTRALIA This product meets the requirements of the AS/NZS 3548 Norm. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 170: Service Und Support

    Service und Support Weitere Unterstützung Bei Fragen zur Nutzung der in dieser Dokumentation beschriebenen Produkte, die Sie nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Ihren Ansprechpartner finden Sie unter: http://www.siemens.com/automation/partner...
  • Seite 171 • Ihren Ansprechpartner für Automation & Drives vor Ort über unsere Ansprechpartner- Datenbank • Informationen über Vor-Ort Service, Reparaturen, Ersatzteile. Vieles mehr steht für Sie unter dem Begriff ”Leistungen” bereit Die aktuellen Informationen zu Ihrem Gerät finden Sie hier http://support.automation.siemens.com SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 172 Anhang A.3 Service und Support SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 173: Egb-Richtlinien

    Sie ein Bauelement oder elektrische Anschlüsse einer Baugruppe berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Betriebszeit bemerkbar. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 174 Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 175: Abkürzungen

    CMOS Complementary Metal Oxide Komplementäre Metalloxid-Halbleiter Semiconductors Certificate of Authentificity Microsoft Windows Product Key Certificate of License Lizenzzertifizierung Communications Port Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 176 Häufig gestellte Fragen FAT 32 File Allocation Table 32bit Dateizuordnungstabelle 32bit Floppy Disk 3,5"-Diskettenlaufwerk Front Side Bus Ground Gerätemasse Hard Disk Festplatte High Definition Audio Höheneinheit Human Machine Interface Benutzerschnittstelle Hyper Treading SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 177 Interrupt, der nicht vom Prozessor abgewiesen werden kann NTFS New Technics File System Sicheres Dateisystem für Windows-Versionen (NT, 2000, XP) OLE for Process Control Genormte Schnittstelle für industrielle Prozesse PATA Parallel ATA Personal Computer SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 178 Watchdog Überwachungszeit Underwriters Laboratories Inc. US-Organisation für Tests und Zertifizierungen nach eigenen oder binationalen (mit CSA / Canada) Normen. Unified Memory Architecture Uniform Resource Locator Bezeichnung für die gesamte Adresse einer Internet-Seite SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 179 Verlustfreies Dateiformat für Audio-Daten. Watchdog Programmierüberwachung mit Fehlererkennung und -meldung. WLAN Wireless LAN Drahloses lokales Netzwerk World Wide Web EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 mal 768 Bildpunkten. SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 180 Abkürzungen C.1 Abkürzungen SIMATIC Box PC 627 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...

  • Seite 181: Glossar

    Baugruppen ein. Für diesen Typ von Baugruppen ist es ratsam den Baugruppenniederhalter zu verwenden. Am Markt gibt es auch sehr kurze und sehr knapp bemessene, leichte Baugruppen. Für diese Baugruppen wurde der Baugruppenniederhalter SIMATIC Box PC 627 Glossar-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 182 COM-Schnittstelle Die COM-Schnittstelle ist eine serielle V.24–Schnittstelle. Die Schnittstelle ist für asynchrone Datenübertragung geeignet. Controller Eingebaute Hardware und Software, die die Funktionsweise eines bestimmten internen oder peripheren Geräts steuert (z.B. Tastatur-Controller). SIMATIC Box PC 627 Glossar-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 183 Sektoren. Das Formatieren löscht alle auf einem Datenträger vorhandenen Daten. Jeder Datenträger muss vor der erstmaligen Benutzung formatiert werden. Gender Changer Durch den Gender Changer (25polig Stift/25polig Stift) wird die COM1/V24/AG-Schnittstelle der SIMATIC PC-Familie in die übliche 25-polige Stiftleiste umgesetzt. SIMATIC Box PC 627 Glossar-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 184 Funktionsmerkmale des 915 GM: Front-Side-Bus mit 533 MHz, Intel® Grafik-Media- Beschleuniger 900, Unterstützung für bis zu 2 GB Zweikanal-DDR2-Speicher, Intel® High- Definition-Audio, Intel® Display-Stromspartechnologie 2 (Intel® DPST 2) Interface siehe Schnittstelle SIMATIC Box PC 627 Glossar-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 185 License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. License Key Diskette Die License Key Diskette beinhaltet die Autorisierungen bzw. die License Keys, die benötigt werden um die geschützte SIMATIC-Software freizuschalten.
  • Seite 186 Vereinigung von ca. 450 Mitgliedsfirmen der Computerbranche mit dem Hauptziel weltweit Standards für die Miniaturisierung und flexible Nutzung von PC-Erweiterungskarten festzulegen und dem Markt damit eine Basistechnologie zur Verfügung zu stellen. SIMATIC Box PC 627 Glossar-6 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 187 Festplattenlaufwerken verteilt gespeichert werden, um Leistung und Zuverlässigkeit zu erhöhen. Das Festplattenarray wird durch Verwaltungsprogramme und einen Festplattencontroller zur Fehlerkorrektur gesteuert. RAID wird meist für Netzwerkserver eingesetzt. Recovery-CD enthält die DOS-Tools zum Einrichten von Festplatten und das Windows-Betriebssystem. SIMATIC Box PC 627 Glossar-7 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 188 Durchgängen beschrieben werden, solange die CD nicht geschlossen wurde. Treiber Programmteile des Betriebssystems. Sie setzen Daten der Anwenderprogramme in die spezifischen Formate um, die von den Peripheriegeräten (z.B. Festplatten, Monitore, Drucker) benötigt werden. SIMATIC Box PC 627 Glossar-8 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 189 Wireless LAN oder drahtloses LAN ist ein lokales Netzwerk, das Daten über Radiowellen, infrarotes Licht oder eine andere, nicht drahtgebundene Technik überträgt. Wireless LAN kommt meist in Zusammenhang mit mobilen Computern in Büro- oder Fabrikumgebungen zum Einsatz. SIMATIC Box PC 627 Glossar-9 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 190 Glossar SIMATIC Box PC 627 Glossar-10 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 191 COM/LPT Configuration, 16-38 einbauen, 10-3 Compact Flash Card, 3-9 Niederhalter, 10-6 Compact-Flash Bedienfronten Detailbeschreibungen, 16-9 Schnittstellen, 3-10 Karte einbauen/ausbauen, 10-15 BEEP-Codes, 12-3 Partitionierung, 10-15 Befestigungswinkel COM-Port anschrauben, 5-1, 5-2 Schnittstellen, 3-9 Belegung SIMATIC Box PC 627 Index-1 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 192 Profibus, 8-1 Externe Schnittstellen, 16-4 Interne Schnittstellen, 16-14 Interrupts, 16-23 Belegung, 16-23 IT-Kommunikation, 8-1 FAQs, 13-3 Fehler, 13-3 Fehlermeldungen BIOS Beep-Codes, 12-3 Kaltgerätestecker, 3-10 Hochlauf, 12-1 Keyboard Troubleshooting, 13-1 BIOS-Setup, 16-34 SIMATIC Box PC 627 Index-2 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 193 Nutzen, 3-2 RAID System, 7-4 Verwaltungsfunktionen, 7-8 Recovery CD, 11-23 Recovery-Funktionen, 11-23 Öffnen Reparaturen, 2-1, 11-1 Gerät, 10-2 Ressourcenbelegung, 10-7 Online-Bestellsystem, 8-1 Restore CD, 11-17, 11-19 Richtlinien EGB-Richtlinien, B-1 Rückansicht, 3-6 SIMATIC Box PC 627 Index-3 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 194 Speicherplatzbestückung, 10-5 Schnittstellen, 3-4, 16-2 Sprachauswahl Schnittstellenbelegung, 16-4 Windows XP, 11-24 Technische Daten, 14-3 Sprachauswahl für Windows 2000, 11-21 User Password, 16-42 Standardeinstellungen BIOS, 16-46 Steckplätze, 3-3 Strombedarf, 14-4 Stromversorgung, 6-2 Versions-Menü SIMATIC Box PC 627 Index-4 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
  • Seite 195 Windows XP Professional Betriebssystem neu installieren, 11-19 Datensicherung, 11-28 Festplatte partitionieren, 11-25 Partitionen einrichten, 11-25 Updates, 11-27 Zertifikate Zulassungen, A-2 Zulässige Einbaulage, 4-4 Zulassungen, 4-3 Zertifikate, A-2 Zuordnung PCI-IRQ-Lines, 16-18 Zusatzausstattung, 3-4 SIMATIC Box PC 627 Index-5 Betriebsanleitung, Ausgabe 05/2006, A5E00362051-03...
