6.3

Schutzleiteranschluss

6.3
Eine niederohmige Erdungsverbindung verbessert die Ableitung von Störungen, die über
externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen
werden.
Notwendiges Werkzeug für den Schutzleiteranschluss: Schraubendreher TORX T20

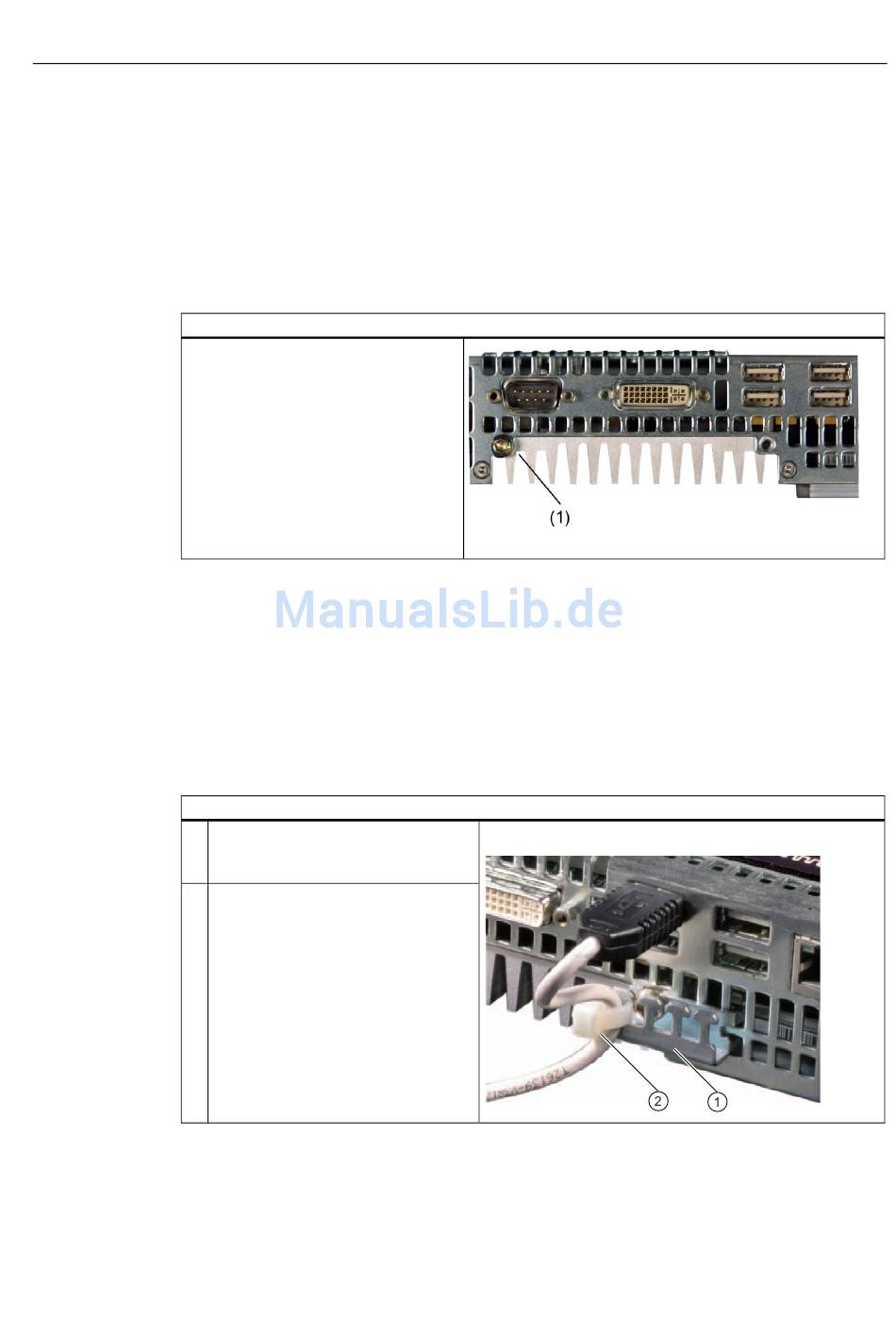

Schutzleiteranschluss
Der Schutzleiteranschluss (Gewinde
M4) (1) am Gerät (große Oberfläche,
großflächig kontaktiert) muss mit dem
Schutzleiter des Schrankes oder der
Anlage, in den der PC eingebaut wird,
verbunden werden. Der
Mindestquerschnitt darf 2,5 mm
unterschreiten.
6.4

USB-Zugentlastung

6.4
Die im Beipack enthaltene USB-Zugentlastung dient dazu, ein versehentliches Lösen des
USB-Kabels von dem Gerät zu verhindern. Zu deren Nutzung wird ein Kabelbinder benötigt
(nicht im Lieferumfang enthalten).
Notwendiges Werkzeug für die Befestigung der USB-Zugentlastung: Schraubendreher
TORX T20
Arbeitsschritte zum Anschliessen der USB-Zugentlastung
1
2
SIMATIC Microbox PC 420
Betriebsanleitung, Ausgabe 05/2006, A5E00344126-03
USB-Zugentlastung (1) mit einer
Linsenschraube (Gewinde M4) am
Gerätegehäuse befestigen.
Kabelbinder (2) durch den Kamm der
USB-Zugentlastung fädeln und damit
das USB-Kabel arretieren.
nicht
2
Anschließen
