Erweiterungen und Parametrierungen
10.3 Einbau von PC/104-Baugruppen
PC/104-Baugruppe einbauen

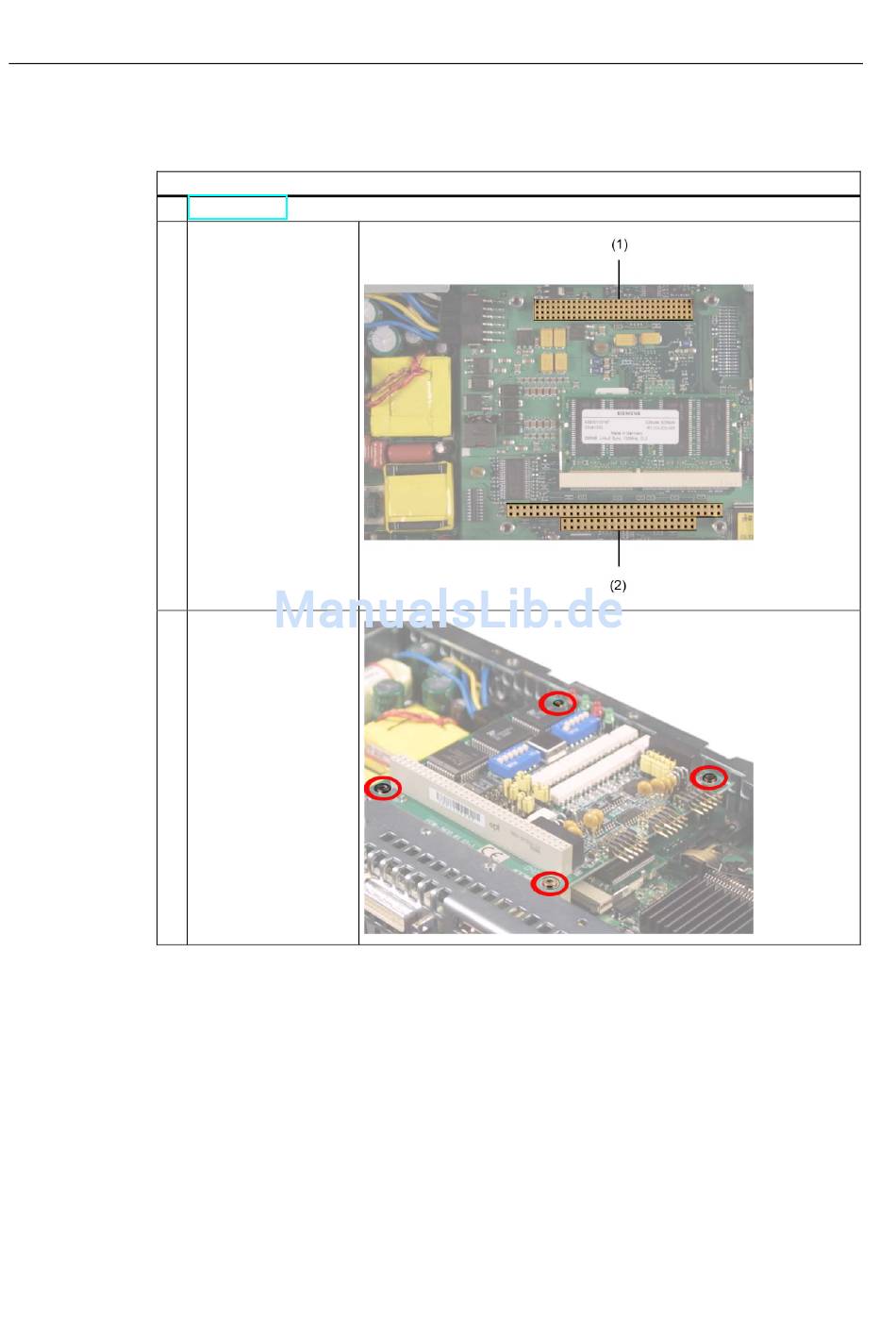

Arbeitsschritte zum Einbau einer Erweiterungsbaugruppe (PC/104-Baugruppe)
1
2
3
10-6
Gerät öffnen (Frontplatte abmontieren)
PC/104-Baugruppe auf
Steckplätze stecken.
(1) PCI-Steckverbinder
(2) ISA-Steckverbinder
PC/104-Baugruppe mit
vier Schrauben oder
Abstandsbolzen
befestigen.
