Festplatte Wechseln - Siemens SIMATIC Microbox PC 420 Betriebsanleitung

Instandhalten und Warten
11.1 Hardwarekomponenten ein-/ausbauen
11.1.1

Festplatte wechseln

Vorsicht
Ein Festplattenwechsel darf nur von autorisiertem Fachpersonal durchgeführt werden.
Werkzeuge
Sie benötigen für die Montagearbeiten Schraubendreher der Größe TORX T8 und T10 und
für Ein-/Ausbau von PC/104-Baugruppen einen 5mm-Außensechskant-Steckschlüssel.
Zum Lösen des Schutzleiteranschlusses ist ein Schraubendreher der Größe TORX T20
nötig.
Vorbereitung
1. Trennen Sie den Microbox PC von der Stromversorgung.
2. Ziehen sie alle Peripheriegeräte (Maus, Tastatur, Monitor etc.) vom Microbox PC ab.
Festplatte ausbauen
Achtung
Beachten Sie die EGB-Hinweise.

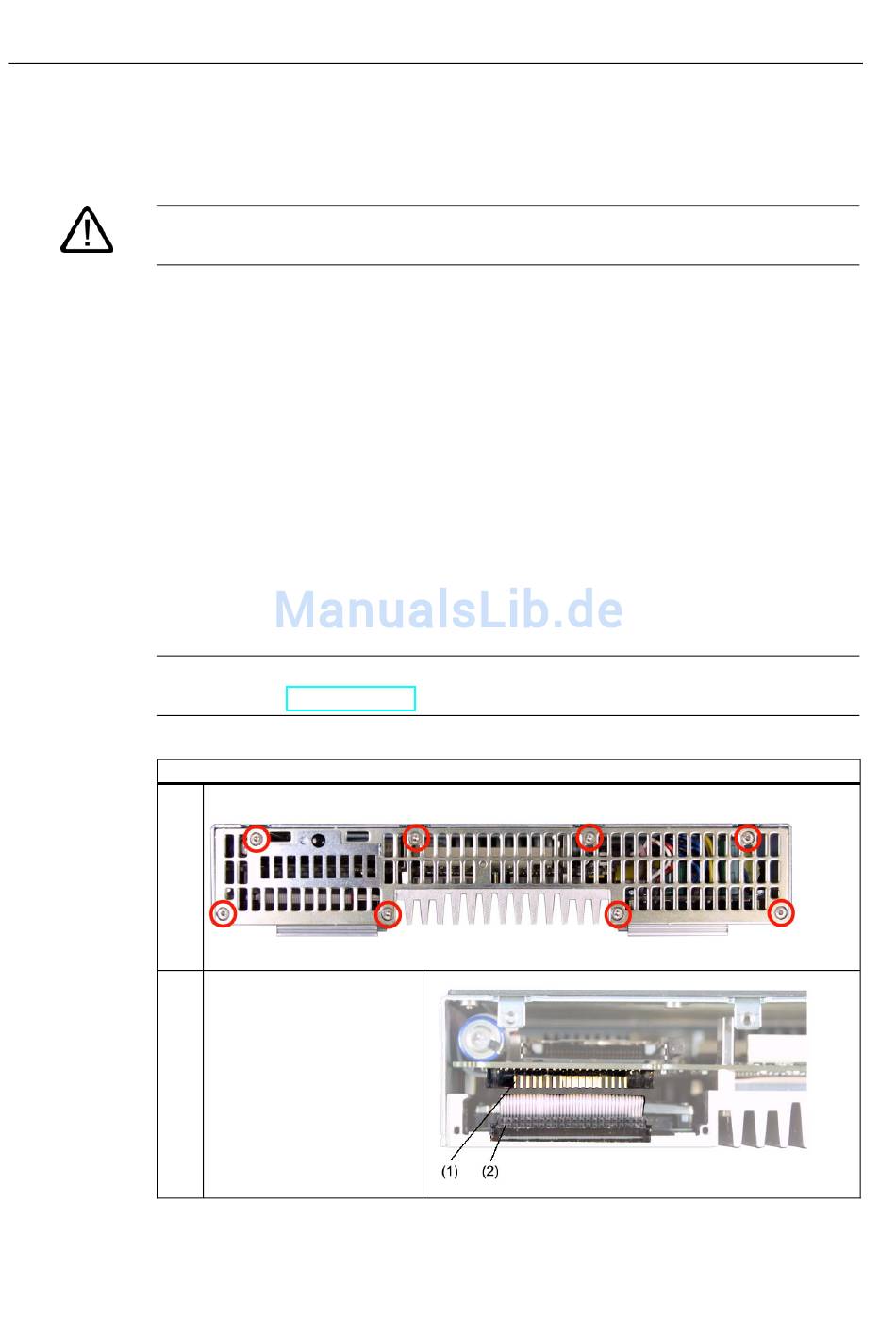

Arbeitsschritte zum Festplattenwechsel
1
2
11-2
8 Schrauben des oberen Abdeckbleches herausdrehen und dieses entfernen.
Steckverbinder (2) von
Stiftleiste (1) abziehen.
Betriebsanleitung, Ausgabe 05/2006, A5E00344126-03
SIMATIC Microbox PC 420
