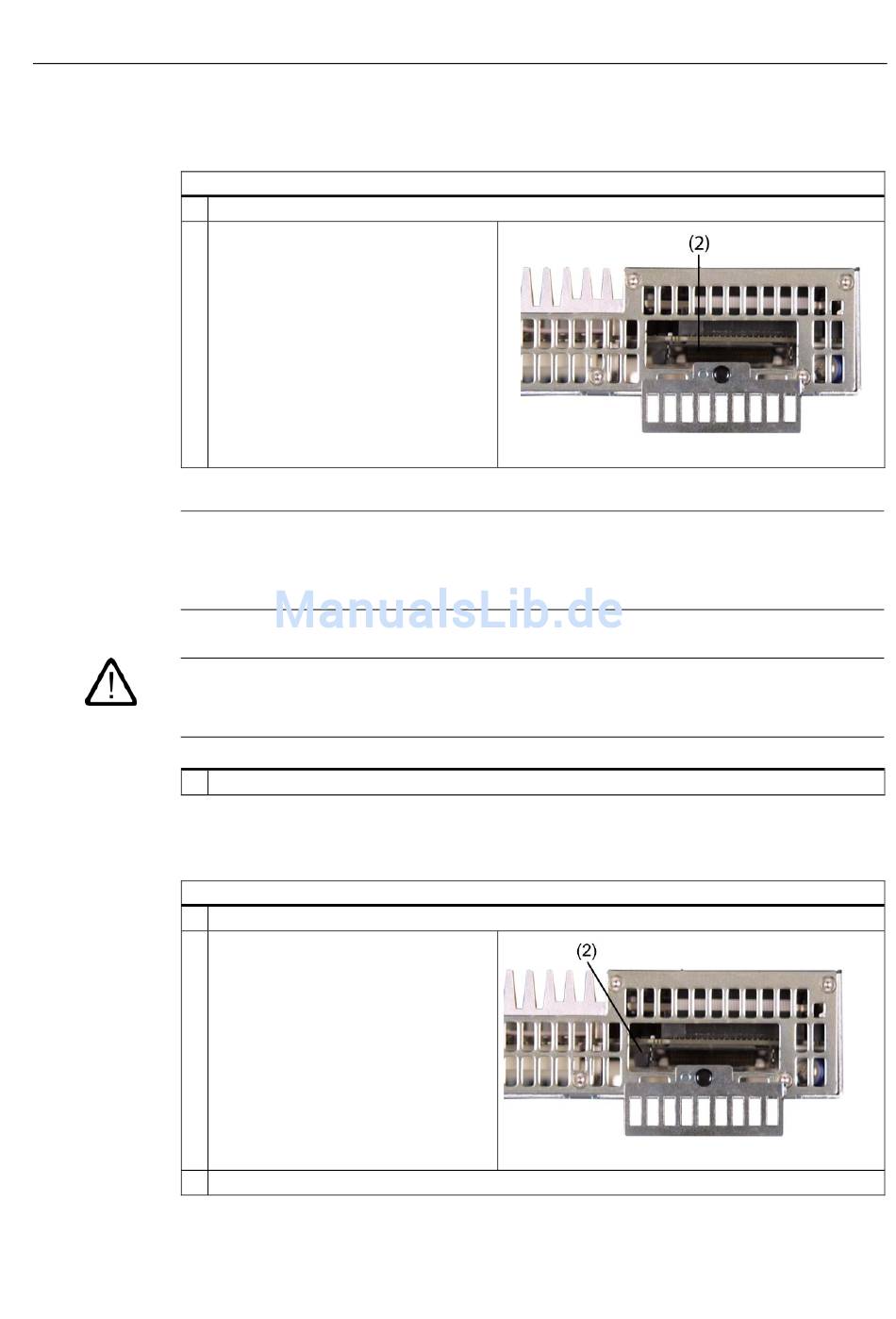

Compact Flash-Karte einbauen

Arbeitsschritte zum Einbau einer Compact Flash-Karte
1
2
Hinweis
Der Compact Flash-Steckplatz ist gegen ein verkehrtes Stecken der Compact Flash-Karte
kodiert. Stecken Sie die Compact Flash-Karte so, dass deren Ober-/Beschriftungsseite zur
Frontplatte des Microbox PC weist.
Vorsicht
Tritt beim Stecken der Compact Flash-Karte ein Widerstand auf, dann drehen Sie die Karte.
Stecken Sie die Compact Flash-Karte niemals gewaltsam.
3

Compact Flash-Karte ausbauen

Arbeitsschritte zum Ausbau einer Compact Flash-Karte
1
2
3
SIMATIC Microbox PC 420
Betriebsanleitung, Ausgabe 05/2006, A5E00344126-03
Modulschacht öffnen.
Compact Flash-Karte mit den
Anschlüssen voraus bis zum Einrasten
in den Schacht (2) schieben.
Modul-Schacht wieder schließen.
Modulschacht öffnen.
Auswurftaster (2) betätigen und
Compact Flash-Karte entnehmen.
Modul-Schacht wieder schließen.
