Speichermodul Ausbauen - Siemens SIMATIC Microbox PC 420 Betriebsanleitung

Erweiterungen und Parametrierungen
10.2 Speichererweiterung

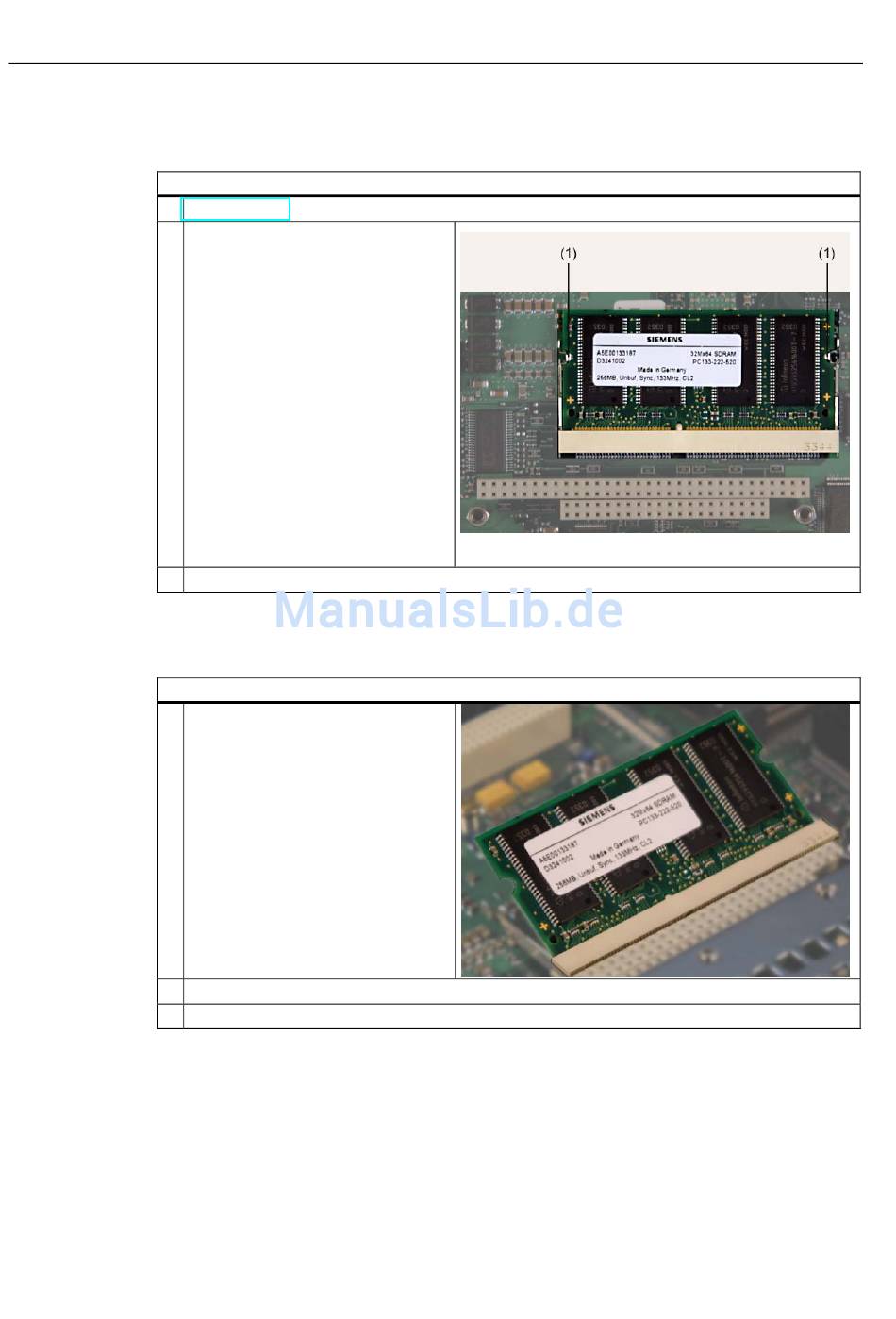

Speichermodul ausbauen

Arbeitsschritte zum Ausbauen eines Speichermoduls
1
2
3
Speichermodul einbauen
Arbeitsschritte zum Einbauen eines Speichermoduls
1
2
3
Anzeige des aktuellen Speicherausbaus
Die geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Hochlauf des
Geräts werden System RAM, Extended RAM und Cache SRAM angezeigt.
10-4
Gerät öffnen.
Halterungsklammern (1) nach außen
drücken. Das Speichermodul klappt
nach vorne.
Speichermodul vorsichtig herausziehen.
Speichermodul schräg in die
Halterung einsetzen.
Speichermodul vorsichtig bis zum Einrasten nach hinten drücken.
Gerät schließen.
