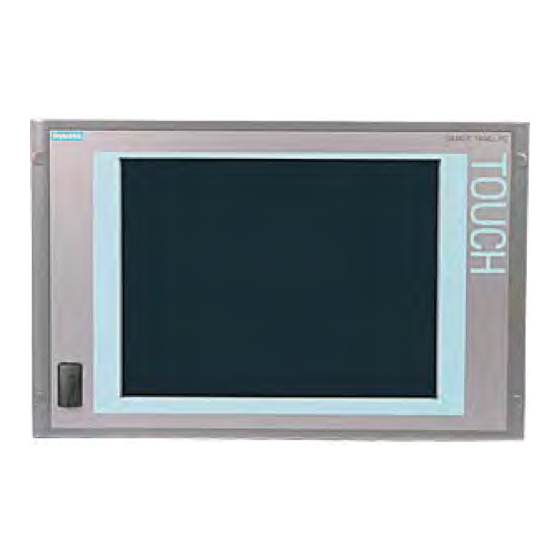

Siemens SIMATIC Panel PC 477B Betriebsanleitung (Kompakt
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrie PCs
  5. Simatic PC 477B
  6. Betriebsanleitung (kompakt
Siemens SIMATIC Panel PC 477B Betriebsanleitung (Kompakt

Siemens SIMATIC Panel PC 477B Betriebsanleitung (Kompakt

Vorschau ausblenden Andere Handbücher für SIMATIC Panel PC 477B:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1
______________
Betriebsanleitung (kompakt)
SIMATIC Industrie PC SIMATIC Panel PC 477B
SIMATIC
Industrie PC
SIMATIC Panel PC 477B
Betriebsanleitung (kompakt)
05/2007
A5E01023501-01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC Panel PC 477B

Inhaltszusammenfassung für Siemens SIMATIC Panel PC 477B

  • Seite 1 ______________ Betriebsanleitung (kompakt) SIMATIC Industrie PC SIMATIC Panel PC 477B SIMATIC Industrie PC SIMATIC Panel PC 477B Betriebsanleitung (kompakt) 05/2007 A5E01023501-01...
  • Seite 2 Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.

  • Seite 3: Inhaltsverzeichnis

    Erstinbetriebnahme - Erstes Einschalten..................22 1.10.3 Paneltyp einstellen........................24 1.10.4 Gerät mit Tastenfront ........................25 1.10.4.1 KeyTools aktivieren........................25 1.10.5 Gerät mit Touchscreen ........................26 1.10.5.1 Touchscreen neu kalibrieren......................26 1.10.5.2 Bildschirmtastatur aktivieren ......................27 1.11 Service und Support ........................28 SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...
  • Seite 4 Inhaltsverzeichnis SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 5: Betriebsanleitung (Kompakt)

    Die Testergebnisse müssen dokumentiert und ggf. in den relevanten Sicherheitsnachweisen eingetragen werden. Produkt-Dokumentation Produkt-Dokumentation Die ausführliche Betriebsanleitung zum Panel PC 477B können Sie sich als PDF-Datei von der Documentation and Drivers CD oder im Internet unter folgender Adresse herunterladen: http://support.automation.siemens.com SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 6: Lieferung Auspacken Und Überprüfen

    SIMATIC Panel PC 477B. Weitere Sprachen (französisch, spanisch, italienisch und chinesisch vereinfacht) befinden sich als pdf auf der Documentation and Drivers CD Spannbügel Montagebügel für den SIMATIC Panel PC 477B. DC-Stecker Nur Liefervariante mit DC-Stromversorgung 24V. SIMATIC Panel PC 477B...

  • Seite 7: Identifikationsdaten Des Geräts

    6ES7648 - 2AG30 - 0GA0 Speichermodul 1 GByte DDR2 SODIMM 6ES7648 - 2AG40 - 0GA0 Speichermodul 2 GByte DDR2 667, SODIMM 6ES7648 - 2AG50 - 0HA0 Schraubbefestigung 19"-Gerät 6AV7672 - 8KE00 - 0AA0 SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 8: Beschriftungsstreifen Für Funktionstasten Und Softkeys Anbringen

    Deshalb müssen Sie schon beim Öffnen des Geräts Vorsichtsmaßnahmen treffen. Diese sind in den Richtlinien für elektrostatisch gefährdete Bauelemente (EGB-Richtlinien) nachzulesen. Notwendiges Werkzeug für die Trennung der Rechnereinheit von der Bedieneinheit: Schraubendreher Torx T10. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...
  • Seite 9 2. Ziehen sie alle Peripheriegeräte (z.B. Maus, Tastatur, externer Monitor) vom Gerät ab. 3. Drehen Sie die gekennzeichneten Schrauben heraus, mit denen die Rechnereinheit auf die Bedieneinheit montiert ist. Bild 1-1 Beispiel 12"-Tastenscreen-Gerät Hinweis Gerätevarianten Die Anzahl der herauszudrehenden Schrauben variiert je nach Gerätevariante. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...
  • Seite 10 Betriebsanleitung (kompakt) 1.7 Beschriftungsstreifen für Funktionstasten und Softkeys anbringen 4. Klappen Sie die Rechnereinheit entlang des Drehgelenks auf. Bild 1-2 Beispiel 12"-Touchscreen-Gerät: Rechnereinheit von Bedieneinheit trennen SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...
  • Seite 11 Schlitze für lange Einschubstreifen, vertikale Tastenreihen Schlitze für kurze Einschubstreifen, horizontale Tastenreihen Schlitze für Einschubstreifen, horizontale Tastenreihen Rechnereinheit mit Bedieneinheit verschrauben Montieren Sie die Rechnereinheit über die zuvor herausgedrehten Schrauben wieder auf die Bedieneinheit. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 12: Einbauen/Anbauen

    – In Betrieb, geprüft nach IEC 60068-2-6 10 bis 58 Hz: 0,075 mm 58 bis 200 Hz: 9,8 m/s2 – Lagerung/Transport, geprüft nach IEC 60068-2-27, IEC 60068-2-29 50 m/s2, 30 ms 250 m/s2, 6 ms SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 13: Einbauausschnitt Anfertigen

    Bohrungen für die Schrauben und Druckpunkte der Schrauben von den Spannbügeln Bohrung für Schraubbefestigung Spannbügel Druckpunkte für Spannbügel 120 im Dichtungsbereich Gewindestifte Dichtungsbereich Hinweis Einbaumaße können der Maßübersicht entnommen oder mit der in der Gerätelieferung enthaltenen Einbauschablone auf den Schrank übertragen werden. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...
  • Seite 14 Prüfen Sie anhand der Abmessungen, ob die erforderlichen Anschraubpunkte oder Druckpunkte rückseitig und der Dichtungsbereich nach der Fertigung des Einbauausschnittes frei zugänglich sind. Sonst ist der Einbauausschnitt unbrauchbar. Fertigen Sie den Einbauausschnitt gemäß den Abmessungen. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 15: Gerät Mit Spannbügeln Befestigen

    Einbauausschnitt in den Abmessungen dargestellt. Ziehen Sie dazu die Gewindestifte mit einem Drehmoment von 0,4-0,5 Nm an. Schutzart IP65 Die Schutzart IP65 wird nur bei der Befestigung mit Spannbügeln zusammen mit einer umlaufenden Dichtung gewährleistet. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 16: Gerät Mit Schrauben Befestigen

    (Best.-Nr. 6AV7672-8KE00-0AA0). Achtung Beschädigungsgefahr Achten Sie darauf, dass beim Bohren der Löcher keine Metallspäne in das Gerät gelangen. Kleben Sie das Gerät mit Folie ab oder benutzen Sie beim Bohren eine Absaugung. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...
  • Seite 17 Bohren Sie die entsprechenden Löcher an der Bedieneinheit am vorgesehenen Platz von hinten vorsichtig heraus. Setzen Sie das Gerät von vorn auf den Schwenkarm auf. Verschrauben Sie die Bedieneinheit mit geeigneten Schrauben und Muttern durch die Bohrlöcher. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 18: Anschließen

    1 Anschluss USB 2.0 / 500 mA unter Dichtklappe Achtung Gewährleistung der Schutzklasse Wenn Sie die Dichtklappe über der USB-Schnittstelle lösen, um eine USB-Komponente anzuschließen, ist die Schutzklasse für das Gerät nicht mehr gewährleistet. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...
  • Seite 19 Geräte zulässig. • Die Peripheriegeräte sind Entwicklungen des jeweiligen Anbieters, der diese auch vermarktet. Der jeweilige Produktlieferant bietet Support für die Peripheriegeräte. Weiterhin gelten die Haftungsbedingungen des Herstellers. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 20: Stromversorgung (Dc 24 V) Anschließen

    Arbeitsschritte zum Anschließen des Geräts an die Stromversorgung DC 24 V Schalten Sie die DC 24 V-Stromquelle abschalten. Stromversorgung über Stecker anschließen (im Lieferumfang enthalten). Schutzleiter anschließen. Leistungsaufnahme Die Leistungsaufnahme bei 24 V beträgt 70 W. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 21: Leistungsaufnahme

    Arbeitsschritte zum Anschließen des Geräts an die Stromversorgung DC 24 V DC 24 V-Stromquelle abschalten. DC-Stecker anschließen (1) DC 24 V (2) Masse (3) Schutzleiter Leistungsaufnahme Die Leistungsaufnahme bei 24 V beträgt 90 W. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 22: Inbetriebnehmen

    2. Warten Sie, bis die Meldung erlischt, und folgen Sie den Anweisungen auf dem Bildschirm. Achtung Während des gesamten Installationsvorganges darf das Gerät nicht ausgeschaltet werden. Verändern Sie auf keinen Fall die Defaultwerte im BIOS Setup, da sonst die Betriebssysteminstallation nicht störungsfrei abläuft. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 23: Gerät Ausschalten

    Start > Shutdown. Hinweis Nach der Installation sollte bei Windows XP Embedded auf CompactFlash-Karte der Enhanced Write Filter eingeschaltet werden. Danach kann das Gerät über die Trennung von der Stromversorgung ausgeschaltet werden. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 24: Paneltyp Einstellen

    Der nächste Schritt gilt nur für Bedieneinheiten mit Touchscreen-Fronten. Nach der Wahl der Bildschirmgröße wird eine neue Hardware, der Touchcontroller gefunden. Der Panel Wizard wird beendet und die Touch-Base-Kalibrierung erscheint. Führen Sie den folgenden Schritt sorgfältig durch. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 25: Gerät Mit Tastenfront

    Verwenden Sie aus Sicherheitsgründen immer die Security features. Sollten Sie diese dennoch deaktivieren, dann kann es bei der Benutzung der zusätzlichen Funktionstasten und Softkeys F13 bis S16 oder bei der Nutzung eigener Tastencodetabellen zu schwer wiegenden Fehlfunktionen der Anwendersoftware kommen. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 26: Gerät Mit Touchscreen

    6. Berühren Sie den blauen Pfeil. Die Eingabe wird durch einen Haken bestätigt, der nächste Pfeil wird angezeigt. 7. Bestätigen Sie alle Eingabeaufforderungen (Pfeile bzw. in der Mitte Kreuze) so lange, bis der komplette Bildschirm kalibriert ist. SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 27: Bildschirmtastatur Aktivieren

    Touchscreen oder mit der Maus die Zeichen ein. Touch Input aufrufen Rufen Sie die Applikation "Touch input" auf dem Desktop auf. Die Bildschirmtastatur erscheint. (1) Schaltfläche zur Sprachauswahl: deutsch, englisch, italienisch, spanisch, französisch SIMATIC Panel PC 477B Betriebsanleitung (kompakt), 05/2007, A5E01023501-01...

  • Seite 28: Service Und Support

    Easy Shopping mit der A&D Mall Katalog & Online-Bestellsystem: http://www.siemens.com/automation/mall Training Alle Lernmöglichkeiten auf einen Blick finden Sie unter: http://www.siemens.com/sitrain Einen Ansprechpartner erreichen Sie unter: Telefon: +49(911) 895-3200 Technical Support Telefon +49 180 5050 222 Telefax +49 180 5050 223 http://www.siemens.com/automation/service...
