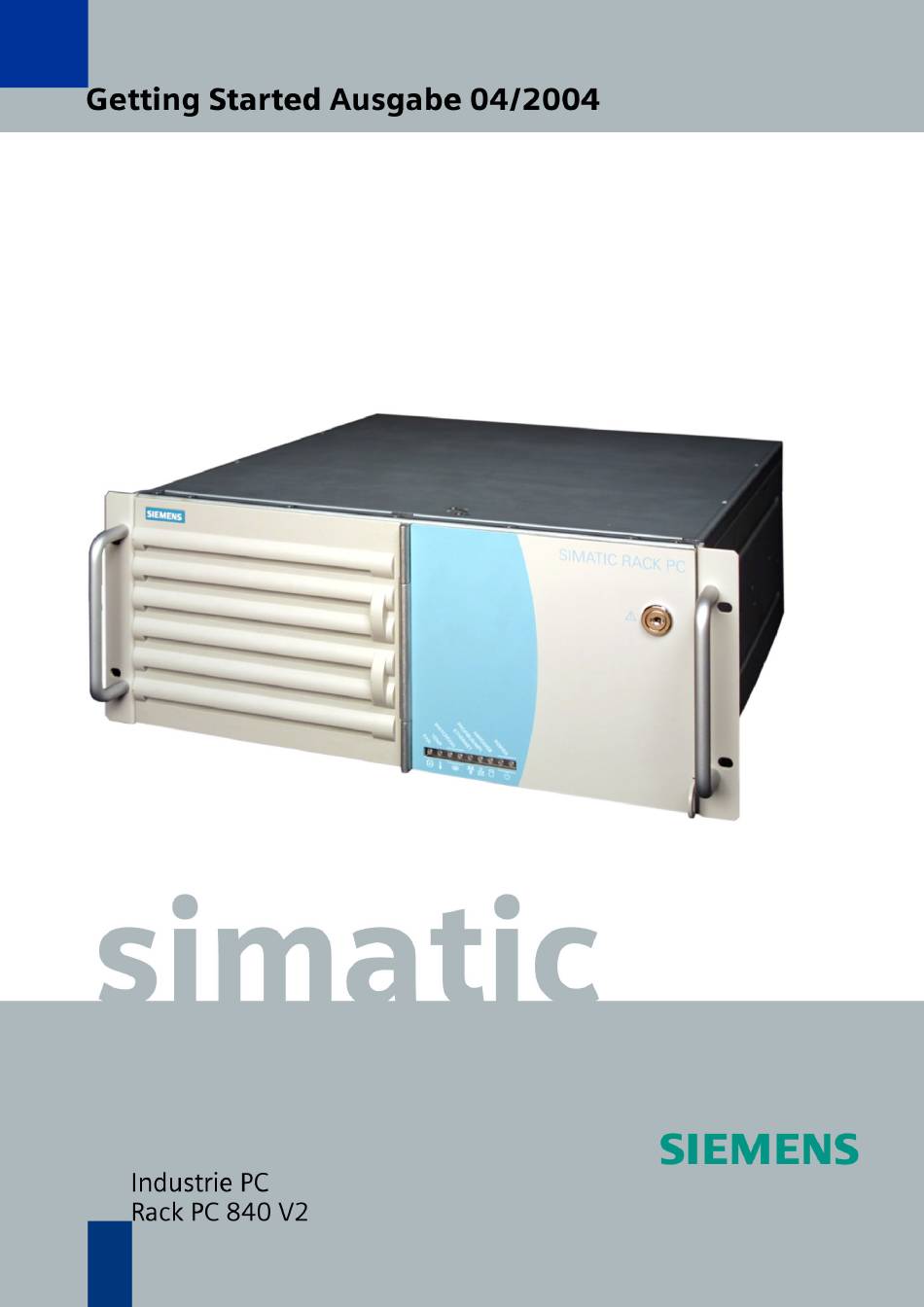

Siemens SIMATIC Rack PC 840 V2 Erste Schritte
Pentium 4 plattform
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC Rack PC 840 V2
Inhaltszusammenfassung für Siemens SIMATIC Rack PC 840 V2
- Seite 3 Einleitung Beschreibung Einsatzplanung SIMATIC Einbauen Industrie PC Rack PC 840 V2 Anschließen Pentium 4 Plattform Inbetriebnehmen Getting Started Troubleshooting Maßbilder Anhang Ausgabe 04/2004...
-
Seite 4: Sicherheitstechnische Hinweise
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren ^^^^Zwecke die Rechte der Inhaber verletzen können. -
Seite 5: Inhaltsverzeichnis
Maßbilder..............................8-1 Maßbild des Geräts........................8-1 Maßbild für die Verwendung von Teleskopschienen..............8-2 Anhang ..............................9-1 Richtlinien und Erklärungen ....................... 9-1 Zertifikate und Zulassungen....................... 9-3 Service und Support ........................9-5 SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 6 Inhaltsverzeichnis SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 7: Einleitung
Inbetriebnahme und die Nutzung des SIMATIC Rack PC 840 V2 benötigen. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle Liefervarianten des SIMATIC Rack PC 840 V2 und beschreibt den Lieferzustand ab April 2004. Betriebsanleitung SIMATIC Rack PC 840 V2 Die Betriebsanleitung finden Sie auf der mitgelieferten CD "Documentation and Drivers". - Seite 8 Einleitung SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 9: Beschreibung
DVD-Brenner-Laufwerk und Festplatten-Wechselrahmen Frontblende mit Öffnungen zur Belüftung des Geräts (Filtermatte und Lüfter befinden sich hinter der Frontblende). Kontrollieren Sie die Filtermatte regelmäßig auf Verschmutzung und wechseln Sie sie gegebenenfalls. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 10: Bedienelemente
Hardware-Reset ausgelöst. Der PC startet neu (Kaltstart). Ein-/Aus-Taster Zum Ein-/Ausschalten des Geräts Vorsicht Bei einem Hardware-Reset ist Datenverlust möglich. Warnung Der Ein-/Aus-Taster trennt den PC nicht vom Netz! SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 11: Anschlusselemente
Anschluss für USB-Geräte. Unten USB-Port 1, oben USB-Port 2. COM2 Serielle Schnittstelle (V.24) 9-poliger D-Sub-Stecker KEYBOARD Anschluss für eine PS/2 Tastatur MOUSE Anschluss für eine PS/2 Maus Anschluss für VGA Monitor LPT1 Parallel-Schnittstelle 25-polig SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 12: Stromversorgung
Beschreibung 2.1 Aufbau Stromversorgung Lage des Kaltgerätesteckers Beschreibung Kaltgerätestecker zur Wechselspannungs- Stromversorgung des Geräts. Der zulässige Versorgungsspannungsbereich beträgt 120 V AC bis 240 V AC SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 13: Betriebsanzeigen
-keine Verbindung S7 oder PROFIBUS -kein Datenverkehr GRÜN -Datenverkehr HARDDISK Anzeige für Festplattenzugriff -kein Zugriff GRÜN -Zugriff POWER Betriebsanzeige für PC -vom Netz getrennt GELB -Standby (Ruhezustand) GRÜN -PC in Betrieb SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 14 Beschreibung 2.1 Aufbau SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 15: Einsatzplanung
• Prüfen Sie die Verpackung und den Verpackungsinhalt auf sichtbare Transportschäden. • Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 16: Identifikationsdaten Des Geräts Notieren
Sie auf der Innenseite der Fronttür. Den Product Key brauchen Sie im Falle einer Neuinstallation des Betriebssystems. Bild 3-2 COA-Label Fertigungsnummer S VP ... Bestell-Nr. 6ES ... Microsoft Windows Product Key Ethernet Adresse SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 17: Umgebungs- Und Umweltbedingungen
Brandschutzumhüllung eingebaut werden. Warnung Werden diese Bedingungen bei der Montage der System nicht eingehalten, erlöschen die Zulassungen gemäß UL 60950, EN 60950 und es besteht Überhitzungsgefahr sowie Gefahr von Personenschäden! SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 18 Einsatzplanung 3.3 Umgebungs- und Umweltbedingungen SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 19: Einbauen
Genaue Angaben zu Teleskopschienen finden Sie in den Kapiteln "Technische Daten der Teleskopschienen" und "Maßbild für die Verwendung von Teleskopschienen". Bild 4-1 Lage der Befestigungsbohrungen für Winkelprofile oder Teleskopschienen Vorsicht Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5mm in das Gerät hineinragen. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 20: Technische Daten Der Teleskopschienen
Frontlaufwerkhalter. Nähere Angaben dazu entnehmen Sie bitte den technischen Daten bzw. den Nachrüsthinweisen. Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 30 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 21: Anschließen
Vorsicht Nicht Hot Plug fähige Peripheriegeräte dürfen nur angeschlossen werden, wenn der PC nicht an der Stromversorgung angeschlossen ist. Vorsicht Die Angaben in den Peripheriegerätebeschreibungen sind genau zu befolgen. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 22: Anschließen An Die Stromversorgung
Bei Schrankeinbau muss ein zentraler Netztrennschalter vorhanden sein. Stellen Sie sicher, dass die Steckdose am Gerät oder die Schutzkontaktsteckdose der Gebäudeinstallation frei zugänglich und möglichst nahe am Gerät ist. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 23 Zu verwenden ist ein flexibles Kabel mit UL-Zulassung und CSA-Kennzeichnung sowie den folgenden Merkmalen: Ausführung SJT mit drei Leitern, mind. 18 AWG Leiterquerschnitt, max. 4,5 m Länge und Tandem-Schutzkontaktstecker 15 A, mind. 250 V. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
- Seite 24 Netzteil herausschrauben. Netzsteckerverriegelung (2) am Netzteil anschrauben Warnung Wenn der Netzstecker durch die Netzsteckerverriegelung gesichert ist, muss die Steckdose frei zugänglich sein, damit das Gerät leicht vom Netz getrennt werden kann. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 25: Potentialausgleich
Gerät (große Oberfläche, großflächig kontaktiert) muss mit dem zentralen Erdungspunkt des Schrankes oder der Anlage, in den der PC eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 26 Anschließen 5.3 Potentialausgleich SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 27: Inbetriebnehmen
Beschädigungsgefahr des Gerätes! Das Gerät ist langsam der Raumtemperatur anzugleichen, bevor es in Betrieb genommen wird. Bei Betauung darf das Gerät erst nach einer Wartezeit von ca. 12 Stunden eingeschaltet werden. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 28: Erstinbetriebnahme - Erstes Einschalten
Wenn sie mit Windows arbeiten, so benutzen sie zum Ausschalten immer Start > Beenden. Drücken Sie den Ein-/Aus-Taster hinter der Fronttür. Die grüne Power-LED erlischt. Zum vollständigen Trennen vom Netz müssen Sie den Netzstecker ziehen. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 29: Software Neu Installieren
Alle vorhandenen Daten, Programme, Benutzereinstellungen und Autorisierungen auf den Laufwerken werden dabei gelöscht und gehen daher verloren. Eine Beschreibung der Funktionen finden Sie in der Datei LIESMICH.TXT auf der Restore CD. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 30 Inbetriebnehmen 6.3 Software neu installieren SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 31: Troubleshooting
Bildschirm erscheint, verständigen Sie bitte ihren technischen Kundendienst. Uhrzeit und/oder 1. Drücken Sie <F2> beim Bootvorgang, um das BIOS-Setup Datum des PC aufzurufen. stimmen nicht 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 32 Knopf ist softwaremäßig abgeschaltet 2. Spitzen Gegenstand, z. B. aufgebogene Büroklammer in die Notauswurföffnung des Laufwerks einführen und vorsichtig drücken, bis sich die Lade öffnet. 3. Lade mit der Hand weiter herausziehen SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 33: Maßbilder
Maßbilder Maßbild des Geräts Bild 8-1 Maßbild SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 34: Maßbild Für Die Verwendung Von Teleskopschienen
Maßbilder 8.2 Maßbild für die Verwendung von Teleskopschienen Maßbild für die Verwendung von Teleskopschienen Bild 8-2 Maßbild für die Verwendung von Teleskopschienen SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 35: Anhang
EN 61000-3-3:1995 (Spannungsschwankungen und Flicker) ein. Warnung Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 36: Konformitätserklärung
Inbetriebnahme und im Betrieb zu beachten. Anschluss von Peripherie Die Anforderungen an die Störfestigkeit werden beim Anschluss von industrietauglicher Peripherie gemäß EN 61000-6-2:2001 erreicht. Peripheriegeräte dürfen nur über geschirmte Leitungen angeschlossen werden. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... -
Seite 37: Zertifikate Und Zulassungen
Canadian Standard Association (CSA) nach Standard C22.2. No. 60950 (LR 81690) oder nach C22.2 No. 142 (LR 63533) Canadian Standard Association (CSA) nach amerikanischem Standard UL 60950 (LR 81690) oder nach UL 508 (LR 63533) SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02... - Seite 38 CANADA Canadian Notice This Class A digital apparatus complies with Canadian ICES-003. Avis Canadien Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
-
Seite 39: Service Und Support
9.3 Service und Support Service und Support Weitere Unterstützung Bei Fragen zur Nutzung der in dieser Dokumentation beschriebenen Produkte, die Sie nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. http://www.siemens.com/automation/partner Trainingscenter Um Ihnen den Einstieg in das Automatisierungssystem SIMATIC zu erleichtern, bieten wir entsprechende Kurse an. -
Seite 40: Service & Support Im Internet
• Ihren Ansprechpartner für Automation & Drives vor Ort über unsere Ansprechpartner- Datenbank. • Informationen über Vor-Ort Service, Reparaturen, Ersatzteile. Vieles mehr steht für Sie unter dem Begriff ”Leistungen” bereit. SIMATIC Rack PC 840 V2 Getting Started, Ausgabe 04/2004, A5E00248068-02...
