4| Montage Verdichter
4.5 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung

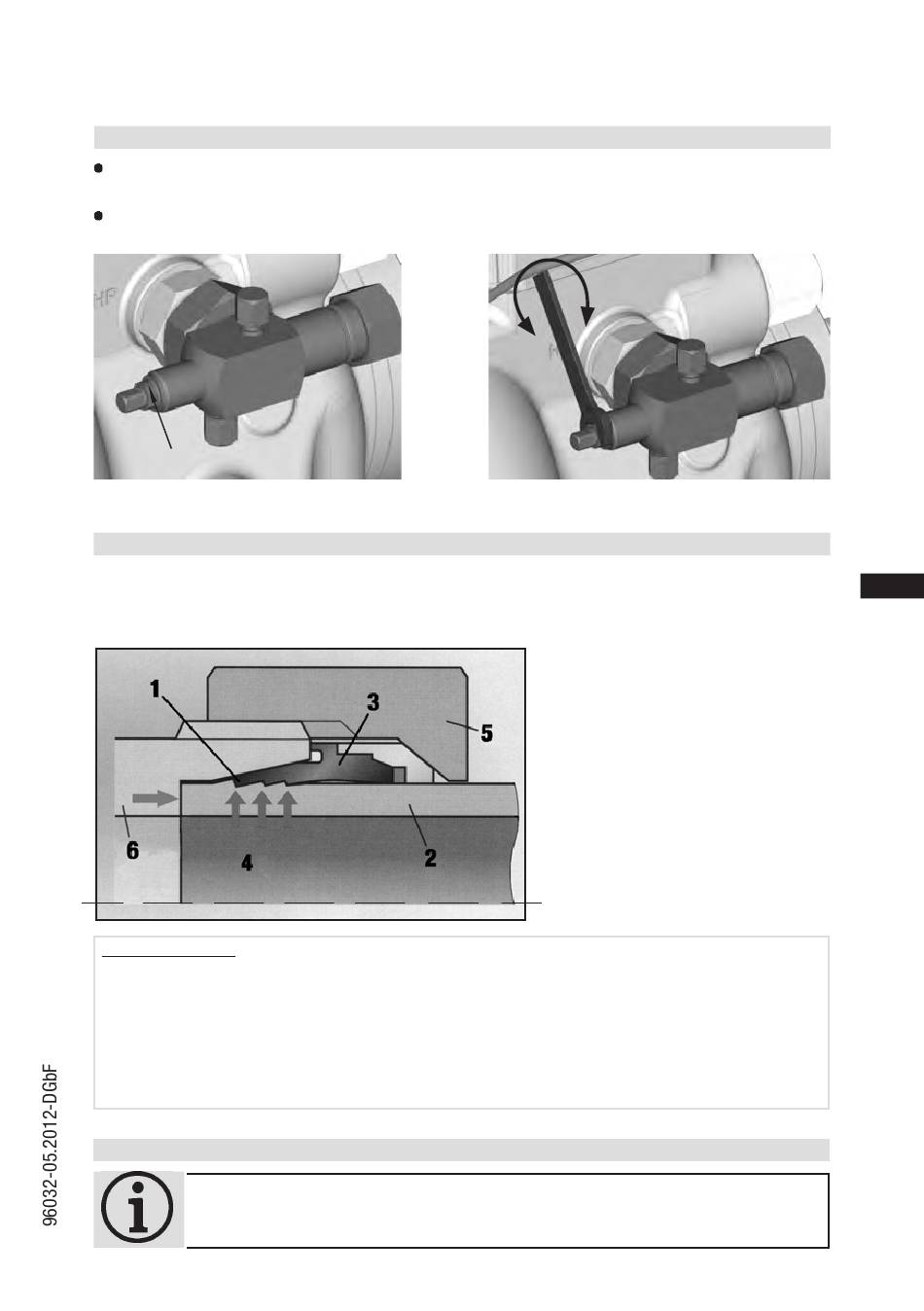

Abb. 13
4.6 Anschluss von Rohrleitungen
•
Der Verdichter besitzt Absperrventile mit Mehrkantschneidringen für die sichere Montage der
Druck- und Saugleitung.
Schneidring Funktion nach dem Anzug der Überwurfmutter
.
.
Vorgehensweise:
Überwurfmutter (5) und Schneidring (3) auf das Rohr (2) aufschieben.
Überwurfmutter (5) bis zur fühlbaren Anlage aufschrauben.
Rohr (2) unbedingt gegen Anschlag im Verschraubungsstutzen (6) drücken, sonst
Fehlmontage. Die Überwurfmutter (5) um ca. 1 ½ Umdrehungen mit dem Gabelschlüssel
anziehen. Hierbei gräbt sich der Schneidring (3) mit seiner Schneidkante (1) in das Rohr (2)
ein und wirft einen sichtbaren Bund (4).
4.7 Verlegen von Saug- und Druckleitung
INFO!
.
.
.
Eine fachgerechte Rohrführung der Saug- und Druckleitung un-
mittelbar nach dem Verdichter ist von größter Wichtigkeit für die
Laufruhe und das Schwingungsverhalten des Systems.
anziehen
lösen
Abb. 14
.
Abb. 15
