4 | Montage Verdichter
INFO!
4.1 Aufstellung
Anbauten (z.B. Rohrhalterungen, Zusatzaggregate usw.) am Verdichter sind nur nach Abspra-
che mit GEA zulässig.
Aufstellung auf ebener Fläche oder Rahmen mit ausreichender Tragkraft. Der Verdichter kann
folgendermaßen befestigt werden:
- über die 4 Bohrungen an der Bodenplatte
- über die 3 seitlichen Sacklochgewinde M10 links oder rechts am Verdichtergehäuse
- über die 4 Sacklochgewinde M10 an der Stirnseite des Verdichtergehäuses.
Fachgerechte Verdichteraufstellung und Montage des Riemenantriebs sind entscheidend für
den Laufkomfort, die Betriebssicherheit und die Lebensdauer des Verdichters.

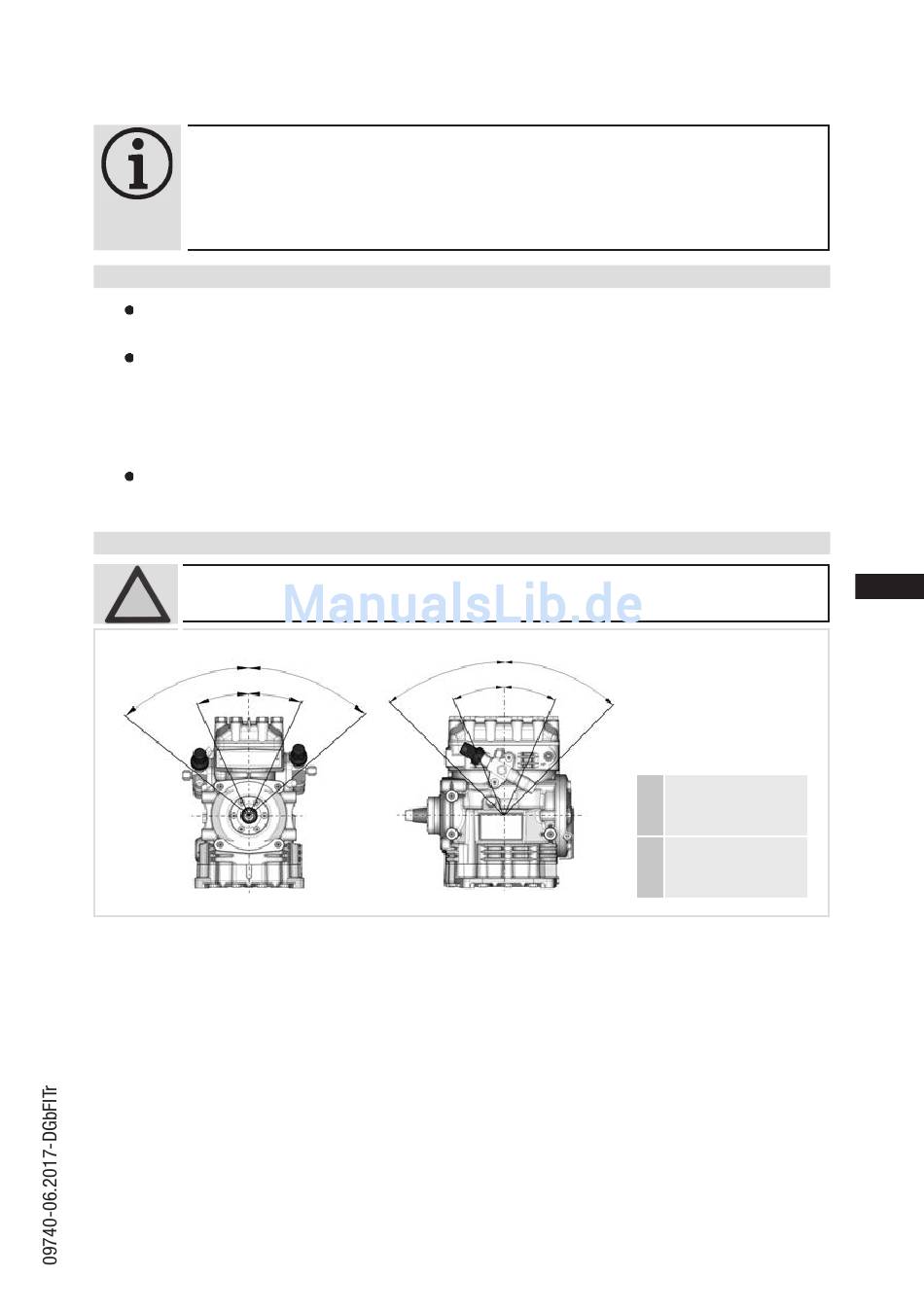

4.2 Maximal zulässige Schräglage
ACHTUNG!
A
a
a
Abb. 8
Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff).
Lassen Sie diese Schutzgasfüllung so lange wie möglich im
Verdichter und verhindern Sie Lufteintritt.
Kontrollieren Sie den Verdichter auf Transportschäden, bevor
Sie mit den Arbeiten beginnen.
Durch mangelnde Schmierung können Schäden am Verdichter
auftreten. Halten Sie die angegebenen Werte ein.
A
A
A
a
a
A
a
max. 30°,
max. 2 Minuten
max. 15°,
Dauerbetrieb
11
D
GB
F
I
TR
