Teil 2 Hardware
2.1 Installation
2.1.1 Wandmontage des iServers
Halten Sie das Gerät an die gewünschte Position. Zeichnen Sie die
Bohrungen an und bohren Sie die Löcher wie erforderlich.
Zur Befestigung des Gerätes auf einem ebenen Untergrund können die
Gummifüße bei Bedarf abgenommen werden.
Das Gehäuse sollte geerdet werden, zum Beispiel durch ein
Erdungskabel mit Lötöse und Unterlegscheibe zwischen Montagelasche
und Befestigungsschraube.
ø3.6 [0,14]
6,4 [0,25]
6,4 [0,25]
ø7,7 [0,30]
mm [Zoll]

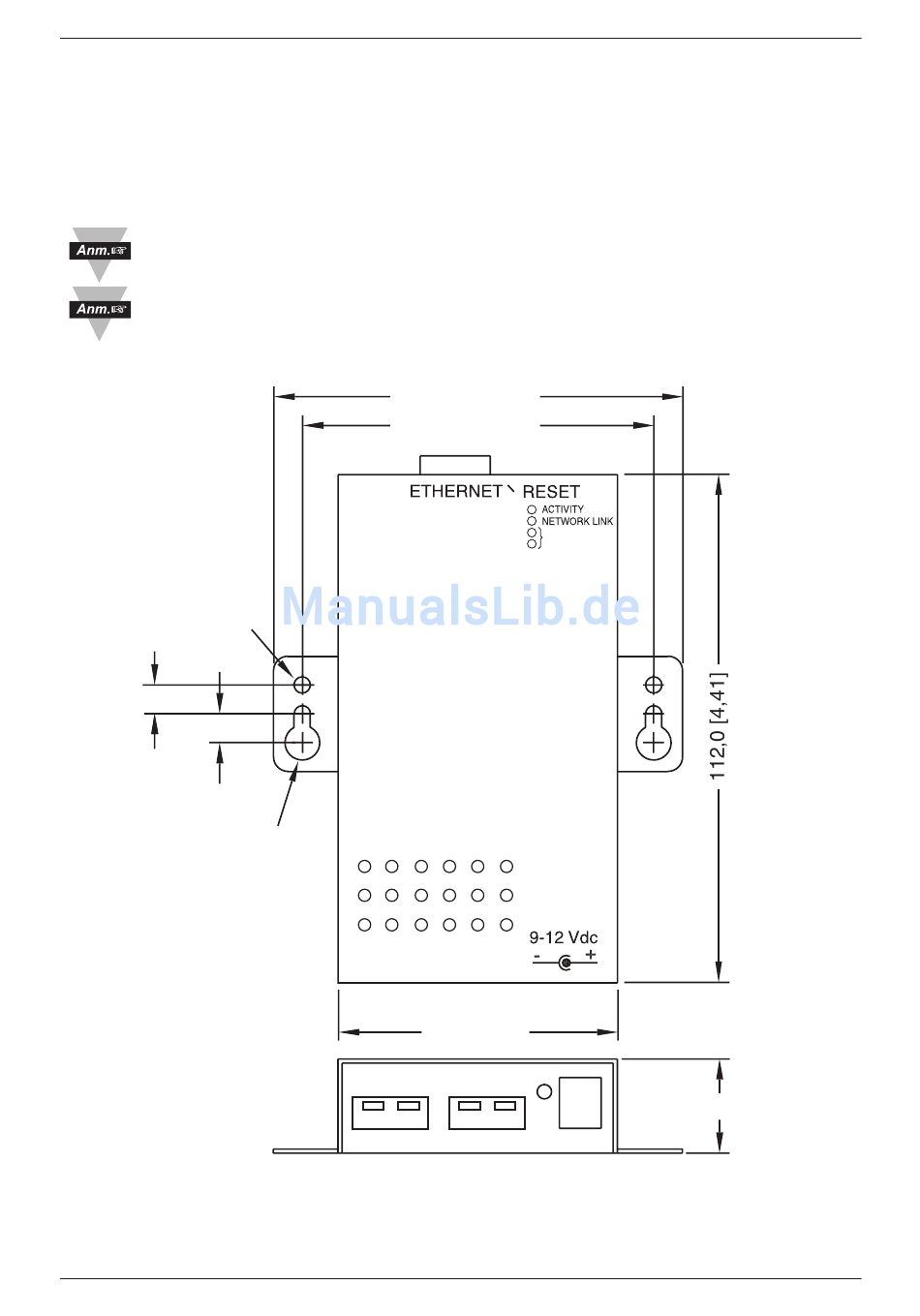

Abbildung 2.1 Wandmontage des iServers
GH260-M2324
90,2 [3,55]
77,5 [3,05]
THERMOCOUPLE
1
2
61,6 [2,42]
DIAGNOSTICS
20,8 [0,82]
iTCX
9
