iTCX
2.3 Komponenten des iTCX
Tabelle 2.1 Komponenten des iTCX
SENSOR
Thermoelementeingang (für 2 Thermoelemente)
ETHERNET
RJ45-Schnittstelle für 10BASE-T-Anschluss
RESET
Taste: Zum Zurücksetzen des iServers.
ACTIVITY
LED rot, blinkend: Zeigt Netzwerkaktivitäten an (Empfang/Senden von Paketen).
NET LINK
LED grün, leuchtet: Leuchtet, wenn das Gerät an das Netzwerk angeschlossen
ist.
DIAG
LED (gelb und grün)
Diagnose: Leuchtet beim Hochfahren für 2 Sekunden und verlischt dann.
DHCP: Wenn DHCP aktiviert ist, blinkt sie zunächst und leuchtet dann.
POWER
LED grün, leuchtet: Zeigt an, dass die Versorgungsspannnung anliegt
(nur W-Version).
DC-Anschluss:
+
Der Pluspol liegt auf dem Innenleiter der Netzteilbuchse (Mittelkontakt am Gerät,
nur W-Version).
–
Der Minuspol liegt auf dem Außenleiter der Netzteilbuchse (Außenkontakt am
Gerät, nur W-Version).
12
RJ45-Buchse
Reset-Taster
LEDs
Montagelaschen
Betriebsanzeige
Versorgungsspannung

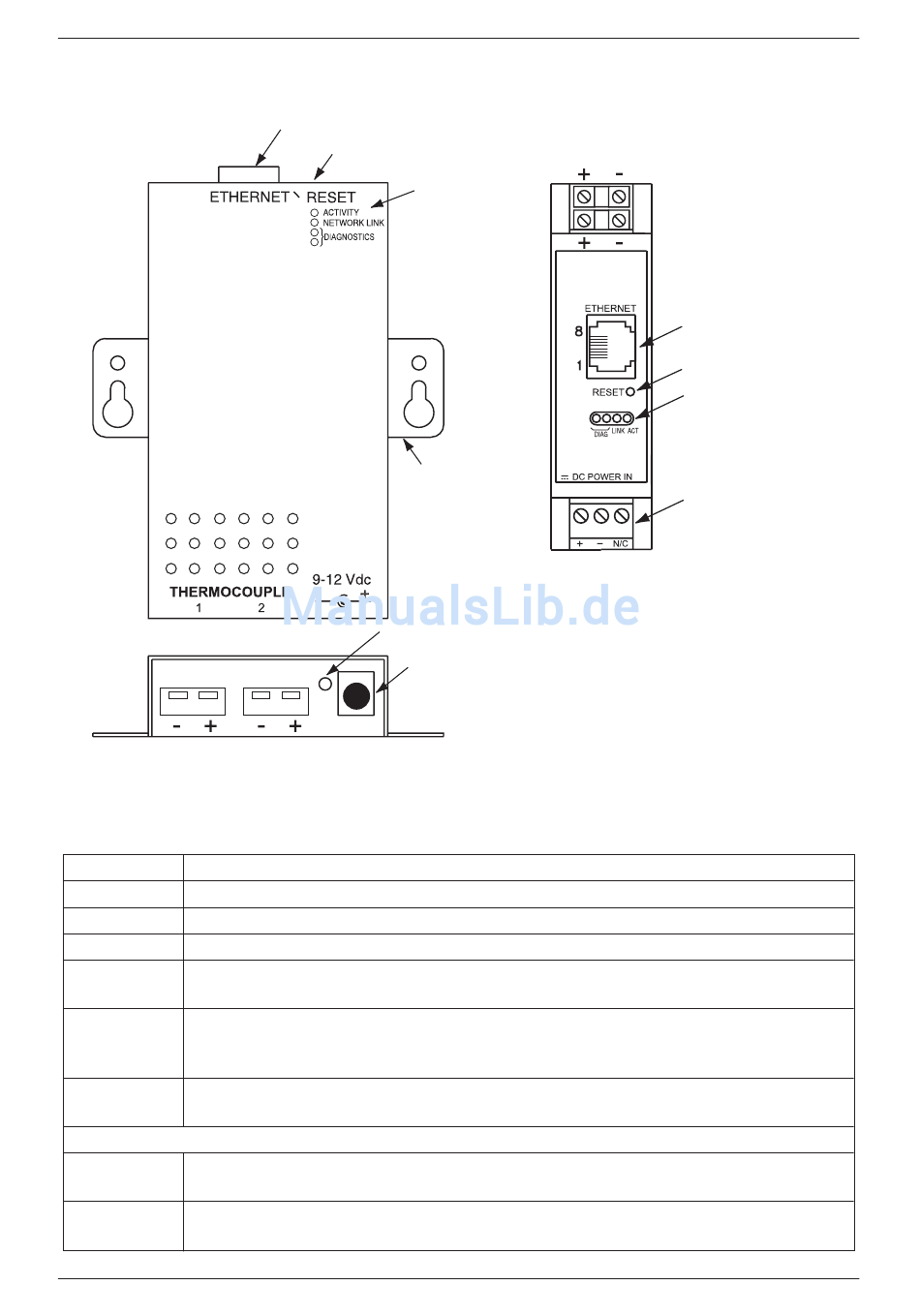

Abbildung 2.5 Komponenten des iTCX
Kanal 2
Kanal 1
RJ45-Buchse
Reset-Taster
LEDs
Versorgungs-
spannung
GH260-M2324
