3.4 Einstellen oder ändern des Passworts
Diese Funktion steht nur in Passwort-Bestätigungsanzeige zur Verfügung.
Passwortbestätigung
Erste Ziffer neues Passwort
Bestätigung des neuen Passworts
3.5 Sekundärspannung und maximale Leistung
Das 1630 erlaubt dem Anwender die Verwendung eines externen Spannungswandlers. Beim 1630 lässt sich die Sekun där -
spannung des Spannungswandlers (PT) innerhalb eines bestimmten Bereichs angeben. Das 1630 ist für eine maximale
Leistung von 360 MW* ausgelegt. Beim Einrichten werden die Einstellungen für Primärspannung und Primärstrom über-
prüft. Eingaben, die den Grenzwert von 360 MW überschreiten, werden vom 1630 zurückgewiesen. Führt der Wechsel
des Systemtyps (z.B. von einem 3 Phasen 4 Leiter- zum 3 Phasen 3 Leiter-Betrieb) zu einer Überschreitung der maximalen
Leistung, werden die Anzeigewerte vom 1630 unterdrückt und die Einstellungen müssen manuell angepasst werden,
bevor der reguläre Anzeigebetrieb wieder aufgenommen werden kann. Die Einstellungen für FSC, PT und Impulsteiler
sind nach jedem Wechsel des Systemtyps zu überprüfen.
(* Die Begrenzung auf maximal 360 MW bezieht sich auf 120 % des Nennstroms und 120 % der Nennspannung,
also 250 MW Systemnennleistung).

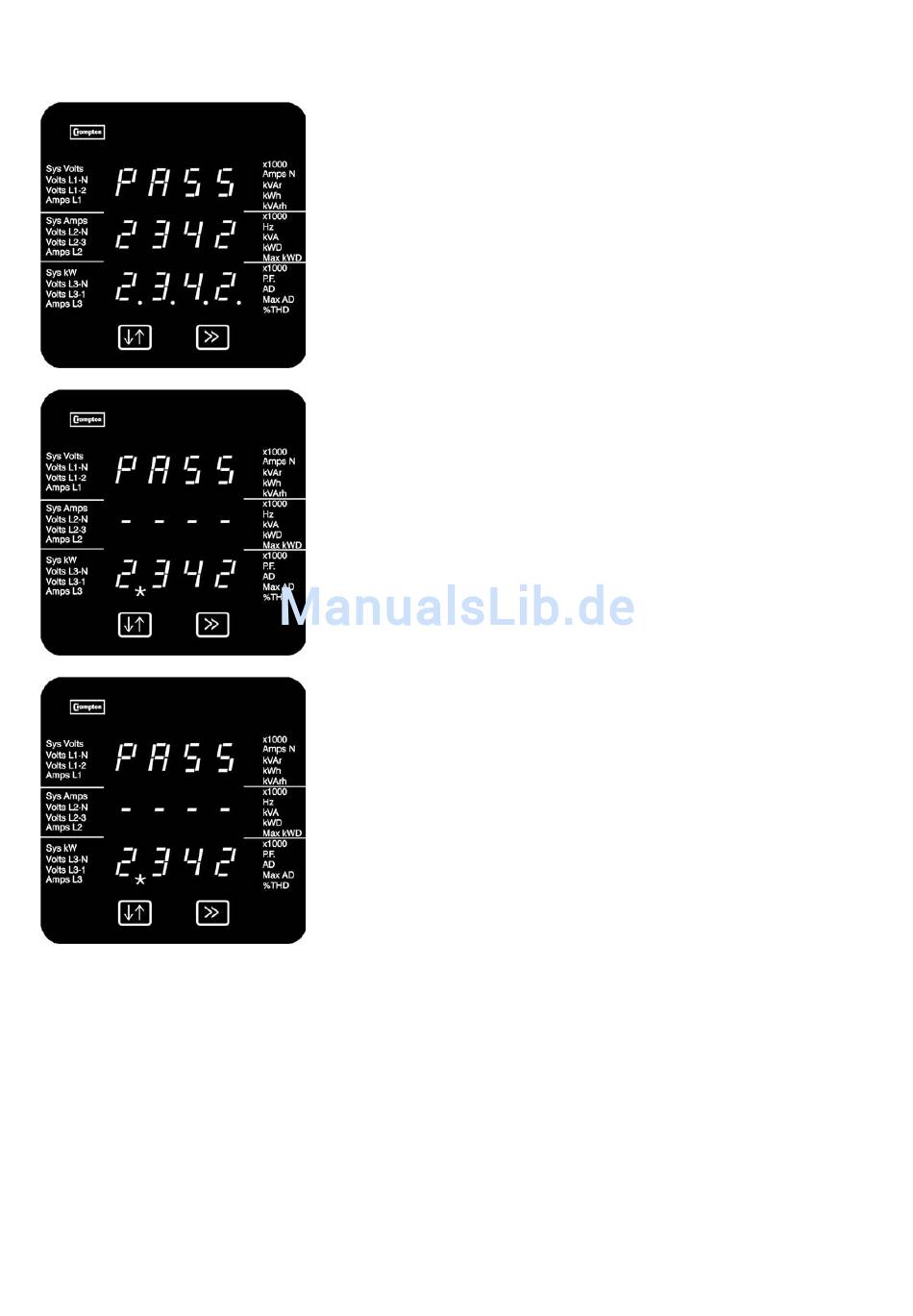

Betätigen Sie die Taste ↓↑, um das Passwort zu ändern. Das Passwortdisplay
erscheint zur Eingabe der ersten Ziffer. In der untersten Zeile wird das alte
Passwort angezeigt.
Geben Sie das neue Passwort in die unterste Zeile ein
(siehe Abschnitt 3.2 Zifferneingabe).
Wenn Sie mit der Taste >> die letzte Zifferneingabe bestätigen, erfolgt ein
Wechsel in die Passwort-Bestätigungsanzeige.
Mit der Taste >> bestätigen Sie das neue Passwort und es erfolgt ein Wechsel
zur ersten Einrichtanzeige.
Mit der Taste ↓↑ erfolgt die Rückkehr in den Eingabemodus. Hier können Sie
eine neue Eingabe starten.
8
