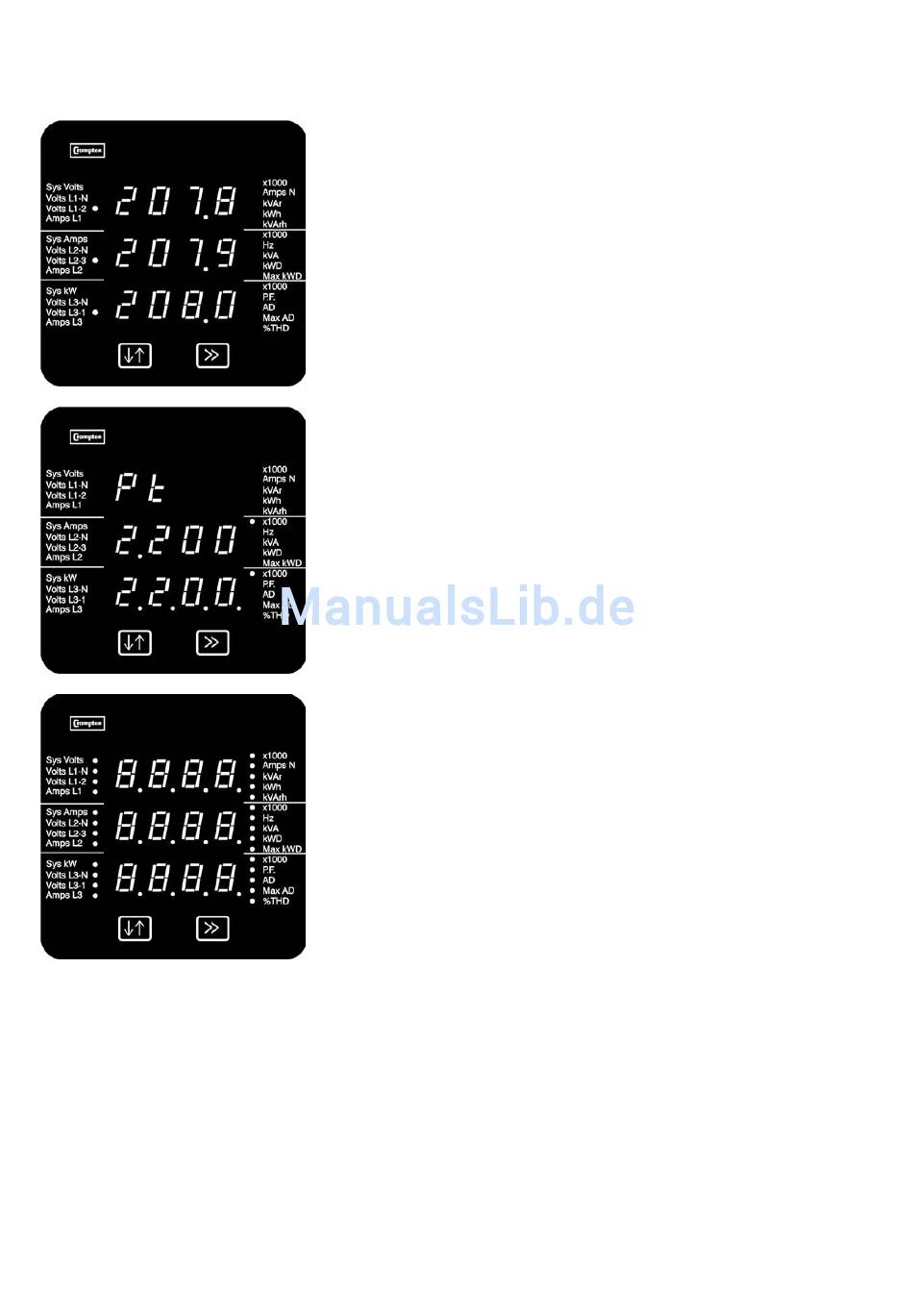

1.7 Betriebsarten
Die Anzeige arbeitet in zwei Hauptbetriebsarten: Anzeigebetrieb und Einstell betrieb des Integra 1630
1.8 Anzeigebetrieb
Im Anzeigebetrieb werden max. drei Messwerte in drei Zeilen dargestellt.
In jeder Zeile wird über zugeordnete LED die entsprechende Einheit markiert.
Mit der Taste >> werden die einzelnen Anzeigen nacheinander aufgerufen.
Beispiel:
Spannungsanzeige
1.9 Einstellbetrieb
Hier wird in der obersten Zeile die Abkürzung des Parameters dargestellt. Die
mittlere Zeile enthält den Wert des Parameters und die unterste Zeile dient zur
Bestätigung des eingegebenen Werts. In der Regel wird mit der Taste ↓↑ der
Wert eines Parameters geändert und mit der Taste >> bestätigt.
Danach erfolgt ein Wechsel zum nächsten Einrichtdisplay.
Beispiel:
Anzeige zur Bestätigung der Primärspannung des Spannungs wandlers
1.10 Anzeige beim Einschalten
Beim Einschalten der Hilfsspannung werden zwei Anzeigen dargestellt.
In Anzeige 1 werden alle LED eingeschaltet. Dies dient zur LED-Funktions -
prüfung. Anzeige 2 zeigt die im 1630 installierte Firmware an. Nach einer
kurzen Verzögerung erscheint die Standardanzeige des Anzeigebetriebs.
3
