Inhaltszusammenfassung für Crompton Integra 1630

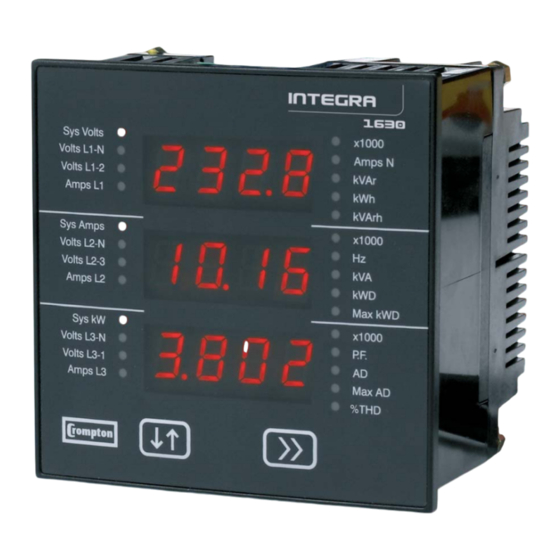

- Seite 1 Energy Division Integra 1630 Bedienungsanleitung...
-
Seite 2: Merkmale Und Optionen
1.5 Details zu den Kommunikationsprotokollen Unter www.crompton-instruments.com steht unter dem Titel „Integra 1630 communications guide“ ein separates Hand- buch mit weiterführenden Informationen zur Einbindung des Integra 1630 unter Modbus oder anderen Protokollen bereit. 1.6 Impulsausgänge Optionale Impulsausgänge können durch den Benutzer in Bezug auf den Impulsdivisor (1 Impuls entspricht 1, 10, 100 oder 1000 kWh bzw. - Seite 3 1.7 Betriebsarten Die Anzeige arbeitet in zwei Hauptbetriebsarten: Anzeigebetrieb und Einstell betrieb des Integra 1630 1.8 Anzeigebetrieb Im Anzeigebetrieb werden max. drei Messwerte in drei Zeilen dargestellt. In jeder Zeile wird über zugeordnete LED die entsprechende Einheit markiert. Mit der Taste >> werden die einzelnen Anzeigen nacheinander aufgerufen.
-
Seite 4: Darstellung Der Werte Im Anzeigebetrieb
2. Darstellung der Werte im Anzeigebetrieb Anzeige/Messwerte Obere Zeile Mittlere Zeile Untere Zeile Standardanzeigen nach Mittelwert Systemspannung Mittelwert Phasenstrom Wirkleistung dem Einschalten (LED-Test (L-L bei 3-Leiter-System, und Firmwareanzeige L-N bei 4-Leiter- bereits erfolgt) Drehstromsystem) Prozentualer Mittelwert des prozentualen Mittelwert des prozentualen Oberwellengehalt Oberwellengehalts der Oberwellengehalts... - Seite 5 3. Einstellbetrieb Die Einstellung des Integra 1630 erfolgt entweder über die Fronttasten oder via der gesondert erhältlichen Integra-Konfi- gurationssoftware. Die Benutzung der Software ist in einer separaten Anleitung beschrieben. Zur Einstellung über die Software ist die optionale Modbus-Schnittstelle erforderlich. In den folgenden Abschnitten wird Schritt für Schritt beschrieben, wie das 1630 über die Fronttasten eingerichtet wird.
-
Seite 6: Zugang Ohne Passwortschutz
Im Bestätigungsmodus wird die eingegebene Zahl mit allen Dezimalpunkten in der untersten Zeile dargestellt. Eine unzulässige Eingabe, z.B. die Eingabe eines falschen Passworts, wird mit einer gestrichelten Linie in der untersten Zeile zurückgewiesen. Bestätigung Ist die angezeigte Zahl korrekt, kann mit der Taste >> die nächste Einrichtanzeige aufgerufen werden. Ist die angezeigte Zahl nicht korrekt, kann mit der Taste ↓↑... -
Seite 7: Zugang Mit Passwortschutz
3.3 Zugang mit Passwortschutz Betätigen Sie in Passwort-Anzeige die Taste ↓↑, um zur Passworteingabe zu wechseln. Passwort-Anzeige Mit der Taste ↓↑ stellen Sie das gewünschte vierstellige Passwort ein (siehe Abschnitt 3.2 Zifferneingabe). Erste Ziffer Mit der Taste >> bestätigen Sie Ihre Eingabe und es erfolgt, bei korrekter Pass- worteingabe, der Wechsel in den Bestätigungsmodus. -
Seite 8: Einstellen Oder Ändern Des Passworts
3.4 Einstellen oder ändern des Passworts Diese Funktion steht nur in Passwort-Bestätigungsanzeige zur Verfügung. Betätigen Sie die Taste ↓↑, um das Passwort zu ändern. Das Passwortdisplay erscheint zur Eingabe der ersten Ziffer. In der untersten Zeile wird das alte Passwort angezeigt. Passwortbestätigung Geben Sie das neue Passwort in die unterste Zeile ein (siehe Abschnitt 3.2 Zifferneingabe). -
Seite 9: Ablauf Der Anzeigen Im Einstellbetrieb
Dieser Parameter (FSC = Full Scale Current) ist der Wert des Stroms am Skalenendwert (meist der Primärstrom der Strom - wandler), der als Phasenstrom angezeigt wird. Das Integra 1630 berücksichtigt bei Anzeige der Ströme die ein gestellten Primärwerte. Die dargestellten Werte geben den Strom in Ampere (A) an. Wird in diesem Display beispiels weise 800 ein gegeben, werden 800 A angezeigt, wenn der höchste Nennstrom (normalerweise 5 A, oder, wenn werksseitig vor -... - Seite 10 4.6 SU Wenn für das 1630 kein Spannungswandler vorgesehen ist, lassen Sie den Wert unverändert und über - springen Sie diesen Schritt. Dieser Wert muss auf den Skalenendwert der Spannung eingestellt werden, die der Spannungswandler abgibt, wenn er an die oben beschriebene Primärspannung angeschlossen wird. Dies ist der vom 1630 gemessene aktuelle Skalenend - wert der Sekundärspannung des Spannungswandlers.
- Seite 11 Protokoll / Option Zulässige Baudrate Modbus RTU 4.8, 9.6, 19.2, 38.4 (um dem Modbus-Master zu entsprechen) Modbus TCP 38,4 JC N2 Profibus Automatisch * Anzeigeeinheit Automatisch ** * Falls die Option Profibus vorhanden ist, werden die Kommunikationseinstellungen beim Einschalten des Gerätes ignoriert.
-
Seite 12: Grundlagen Der Messungen Und Berechnungen
4.17 Einrichten der Option Ethernet (Modbus TCP) Die IP-Adresse des Integra 1630 muss dem Netzwerk entsprechen, in dem das Integra verwendet werden soll. Die Adresse muss für die lokale Netzwerkarchitektur ausgelegt sein und sollte vom Netzwerkadministrator vergeben werden. -
Seite 13: Wartung
Das Vorzeichen des Gesamtleistungsfaktors ist bei induktiver Last negativ und bei kapazitiver Last positiv. Der Lasttypus, induktiv oder kapazitiv, wird anhand der Vorzeichen der Summen der entsprechenden Wirk- und Blindleistungen ermittelt. Sind beide Vorzeichen gleich, ist die Last induktiv, sind die Vorzeichen verschieden, ist die Last kapazitiv. Die Größe des Phasenwinkels ist der Arkuskosinus des Leistungsfaktors. -
Seite 14: Integra 1630 - Einbauanleitung Und Technische Daten
Spannung stehendes Teil mit der Hand zu berühren. Ein beschädigtes Fenster sollte trotzdem sofort repariert werden. Im Fall, dass an dem Messinstrument eine Reparatur durchgeführt wer- den muss, sollte es ins Werk oder zum nächsten Kundendienstzentrum von Crompton Instruments eingeschickt werden. Integra 1630 – Einbauanleitung und Technische Daten Diese Installationsanleitung und die Bedienungsanleitung enthalten wichtige Sicherheits hinweise. - Seite 15 optional erhält lich. Zur Einhaltung der Schutzart IP54 zur Schalttafel muss zwischen Messinstrument und Schalttafel eine optional erhält liche Dichtung montiert werden. Bei Einsatz des Abstandsrahmens ist eine zweite Dichtung oder ein anderes geeignetes Mittel vorzusehen, um sicherzustellen, dass die vordere und die hintere Fläche des Abstandsrahmens abge- dichtet wird.
-
Seite 16: Anschluss Von Hilfsspannung Und Ausgängen
8.2 Ausgangsoptionen 8.2.1 Ethernet-Anschluss Das Integra 1630 mit optionale Ethernet-Schnittstelle unterstützt 10/100Base-T Ethernet-Kommunikation. Der Anschluss sollte über einen Ethernet-Switch, der den Standard IEEE 802.3 bei 10/100Mbps unterstützt, erfolgen. Die Schnittstelle am Gerät verfügt über eine Buchse zum Anschluss eines RJ45-Steckers. Zur Verbindung des Integra mit dem Ethernet-Switch oder Hub sollte ein Netzwerkkabel CAT5 oder CAT6 verwendet werden. - Seite 17 8.3. Anschlussdiagramme Anschlüsse für Energiebezug dargestellt – Bei Anwendungen für Energieabgabe Wandlerrichtung umkehren. 8.3.1 Einphasig, 2 Leiter 8.3.2 3 Phasen, 3 Leiter ungleich belastet 8.3.3 3 Phasen, 4 Leiter 8.3.4 Profibus-Anschluss ungleich belastet (Messanschlüsse wie vor) Load Last RS485 oder Ethernet RS485 oder Ethernet-Anschluss Relays Relaisanschluss bzw.
-
Seite 18: Technische Daten
9. Technische Daten 9.1 Eingänge Nenneingangsspannung Spannungsbereich L Spannungsbereich M Einphasig 2 Leiter 57 – 139 V L-N 140 – 277 V L-N Dreiphasig 3 Leiter 100 – 240 V L-L 241 – 480 V L-L Dreiphasig 4 Leiter 100 – 240 V L-L (57 – 139 V L-N) 241 –... - Seite 19 9.4 Genauigkeit Spannung 0,17 % des Bereichsmaximums Strom 0,17 % des Nennwerts Neutralleiterstrom (berechnet) 0,95 % des Nennwerts Frequenz 0,15 % der mittleren Frequenz Leistungsfaktor 1 % von cos-phi 1 (0,01) Wirkleistung (W) ±0,2 % des Bereichsmaximums Blindleistung (VAr) ±0,5 % des Bereichsmaximums Scheinleistung (VA) ±0,2 % des Bereichsmaximums Wirkarbeit (Wh)
- Seite 20 Schaltschrankeinbau gemäß DIN 96, Gehäuse aus Kunststoffspritzguss. Optionaler Abstandshalter zur Verringerung der Einbautiefe. 9.11. Ethernet Kommunikation (Option) Die Integra 1630 Ethernetoption ist zum Anschluss an übergeordnete Systeme der Gebäudeleittechnik oder des Energie- ® managements vorgesehen. Die Ethernetschnittstelle steht wahlweise für Modbus TCP oder BACnet/IP zur Verfügung.
- Seite 21 9.14 Absolute Werte des Nutzungsbereich Für den Nutzungsbereich können folgende absolute Strom-, Spannungs- und Leistungswerte veranschlagt werden. Die Genauigkeit der Messbereiche kann hier nicht angewendet werden. Bei der Wirkleistung wird von einem idealen Netz mit rein ohmscher Last ausgegangen. Bei der Blindleistung wird idealisiert von 100 % Blindleistung ausgegangen. Zur Ermittlung von Leistungswerten müssen Strom und Spannung innerhalb des Nutzungsbereiches liegen.
- Seite 22 10. Abmessungen Integra1630 ohne bzw. mit Modbus RS485-Schittstelle und / oder 1 oder 2 Impulsausgängen. 96,0 Integra 1630 Alle Abmessungen in mm D1: Einbautiefe mit optionalem D2: Tiefe ohne optionalem L: Gesamttiefe Einbauzwischenrahmen Einbauzwischenrahmen Standardtiefe 61 mm 73 mm 79 mm (Ausführung ohne Option,...
- Seite 23 Im Falle von potenziellen Unklarheiten oder Fragen zögern Sie bitte nicht, uns zur Klärung zu kontaktieren. TE (Logo) und Tyco Electronics sind Marken der Tyco Electronics Gruppe und ihrer Lizenzgeber. Crompton ist eine eingetragene Marke der Crompton Parkinson Ltd. und wird von Tyco Electronics in Lizenz genutzt.
- Seite 24 Tyco Electronics UK Limited 12 Freebournes Road Witham, Essex, CM8 3AH, UK Tel.:+44 870 870 7500 Fax:+44 870 240 5287 Tyco Electronics Raychem GmbH Werk Falkenberg Hellsternstr. 1 04895 Falkenberg Tel. 035365 447-4049 Fax 035365 447-4066 www.crompton-instruments.com http://energy.tycoelectronics.com...
