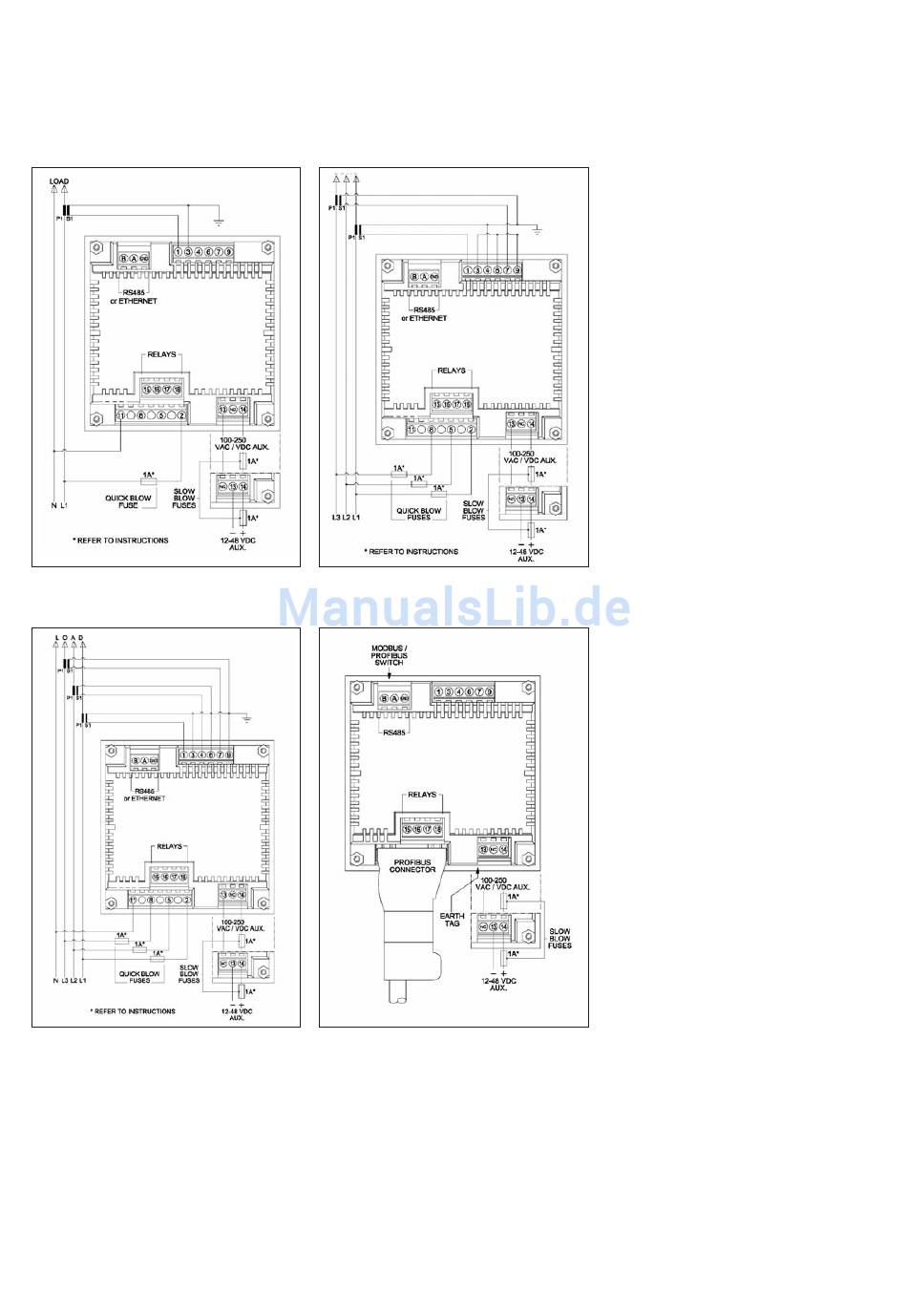

8.3. Anschlussdiagramme
Anschlüsse für Energiebezug dargestellt – Bei Anwendungen für Energieabgabe Wandlerrichtung umkehren.
8.3.1 Einphasig, 2 Leiter
8.3.3 3 Phasen, 4 Leiter
ungleich belastet
Load
RS485 oder Ethernet
Relays
Quick Blow Fuse 1 A
Slow Blow Fuse 1 A
* refer to instructions
Profibus connector
Modbus / Profibus-Switch
Earth Tag
8.3.2 3 Phasen, 3 Leiter
ungleich belastet
8.3.4 Profibus-Anschluss
(Messanschlüsse wie vor)
Last
RS485 oder Ethernet-Anschluss
Relaisanschluss bzw. Anschlüsse
flinke Sicherung 1 A
träge Sicherung 1 A
* Montage- und Bedienungsanleitung
beachten
Profibusanschluss
Modbus / Profibus-Umschalter
Erdungsfahne
17
