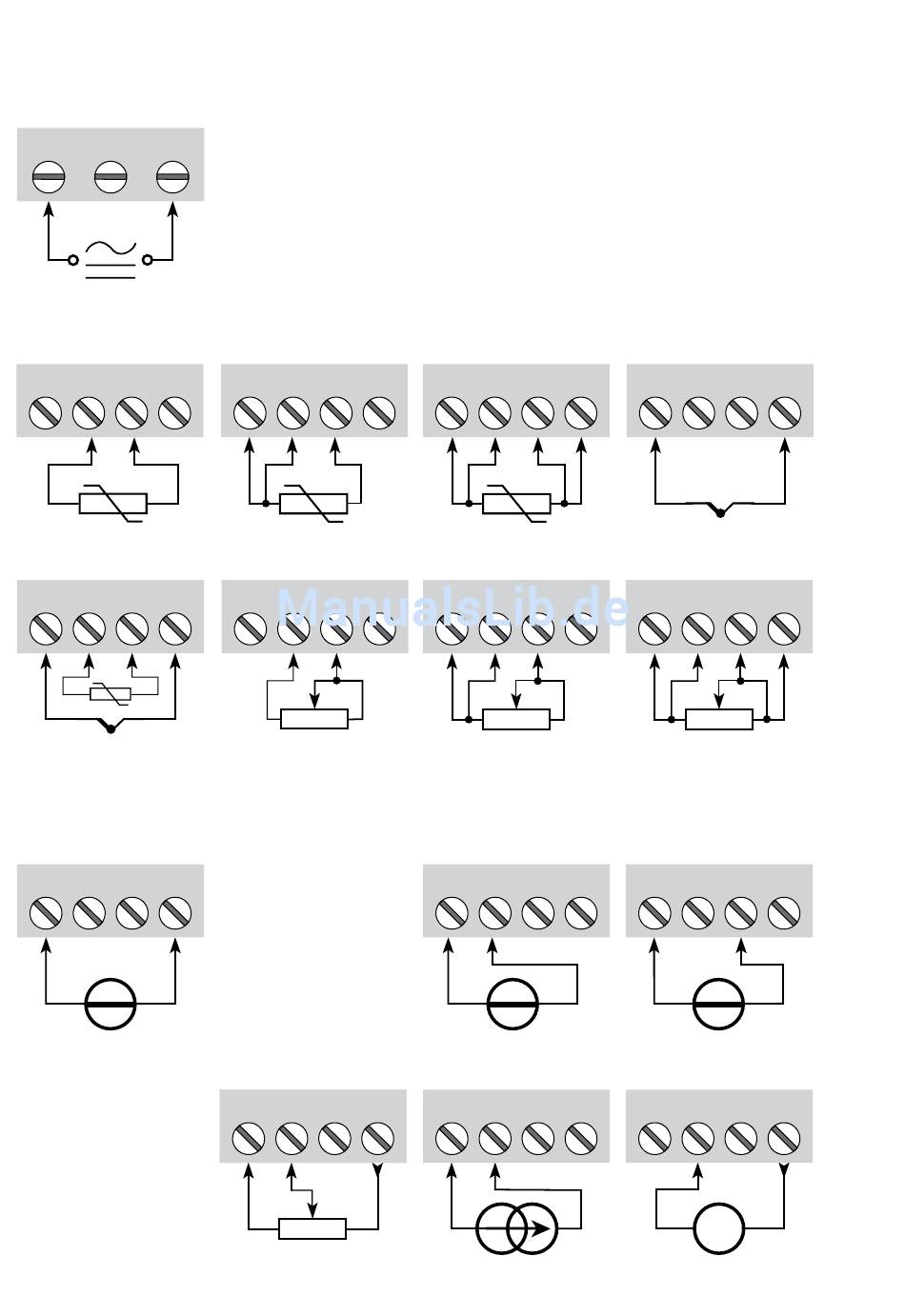

Tilslutninger - PR Elecronics 5116 Handbuch

Forsyning:
31 32 33
31 32 33
RTD, 2-leder
41 42 43 44
TC, ekstern CJC*
41 42 43 44
-
+
* I tilfælde af omprogrammering fra temperaturmåling med CJC-klemme til
analog måling skal CJC-klemmen afmonteres.
Bipolar mV
41 42 43 44
+
-

TIlSlUTNINGER

Indgange:
RTD, 3-leder
41 42 43 44
Modstand, 2-leder
41 42 43 44
Potentiometer
51 52 53 54
11 12 13 14
RTD, 4-leder
41 42 43 44
Modstand, 3-leder
41 42 43 44
Spænding <= 2,5V
51 52 53 54
+
-
Strøm
51 52 53 54
+
-
TC, intern CJC
41 42 44
CJC
+
-
Modstand, 4-leder
41 42 43 44
Spænding > 2,5V
51 52 53 54
+
-
2-trådstransmitter
51 52 53 54
- +
Tx
15
