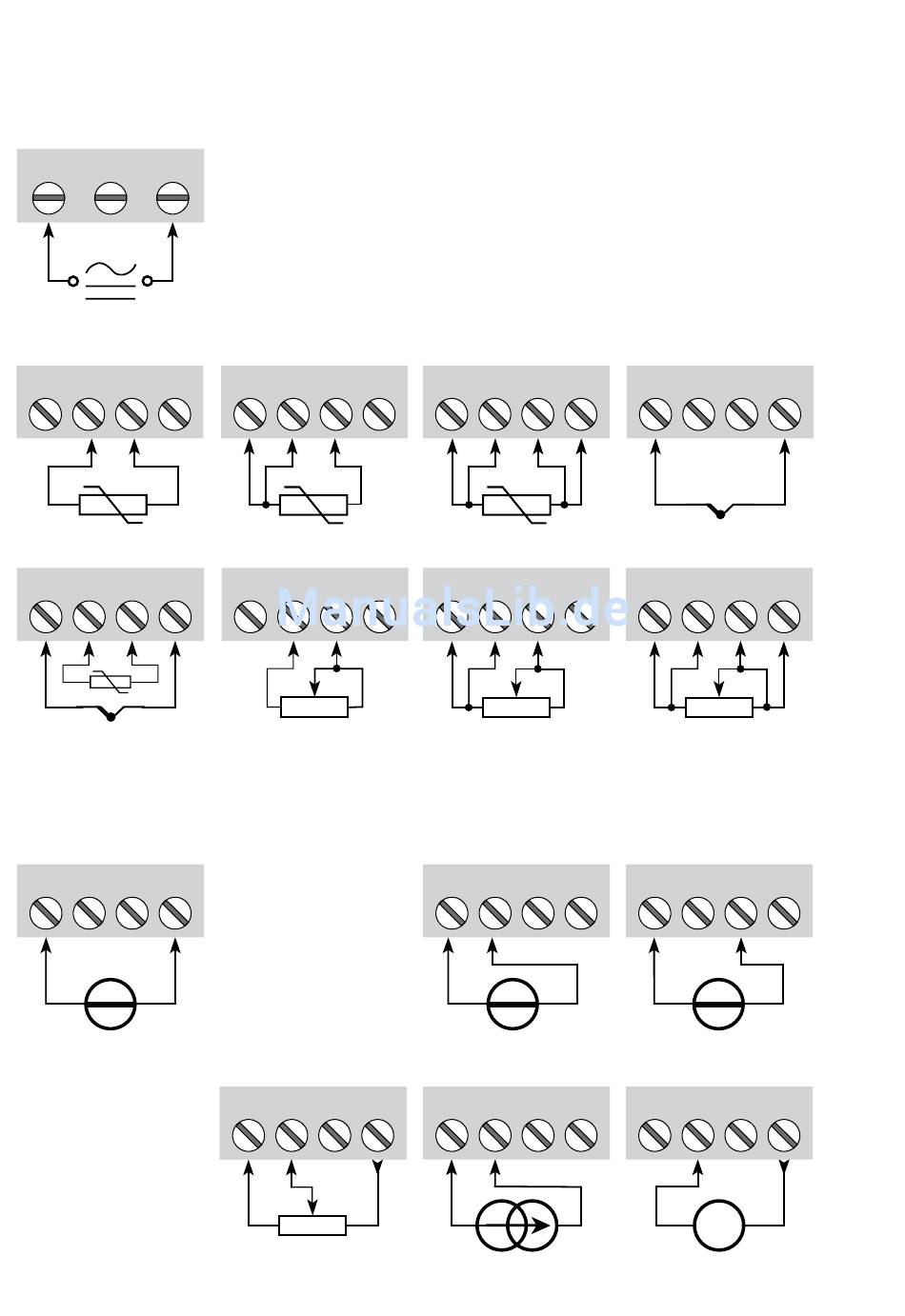

Anschlüsse - PR Elecronics 5116 Handbuch

Versorgung:
31 32 33
31 32 33
WTH, 2-Leiter
41 42 43 44
TE, externe CJC*
41 42 43 44
-
+
* Sofern die CJC-Klemme bei einer Thermoelementmessung benutzt wurde und
das Gerät für eine andere analoge Messung umkonfiguriert wird, muss diese
durch eine Standardklemme ausgetauscht werden.
Bipolarer mV
41 42 43 44
+
-
ANSChlüSSE
Eingänge:
WTH, 3-Leiter
41 42 43 44
Widerst. 2-Leiter
41 42 43 44
Potentiometer
11 51 52 53 54 12 13 14
WTH, 4-Leiter
41 42 43 44
Widerst., 3-Leiter
41 42 43 44
Spannung <= 2,5 V
51 52 53 54
+
-
Strom
51 52 53 54
- +
TE, interne CJC
41 42 44
CJC
- +
Widerst. 4-Leiter
41 42 43 44
Spannung > 2,5 V
51 52 53 54
+
-
2-Draht-Umformer
51 52 53 54
+
-
Tx
81
