Uden.for.område.visning.(IN.LO,.IN.HI):.
Ved.overskridelse.af.A/D-konverterens.eller.polynomiets.gyldige.område.
Indgang
Område
0...1.V./.0,2...1.V
VOLT
0...10.V./.2...10.V
CURR
0...20.mA./.4...20.mA
Ω
0...800.
LIN.R
0...10.kΩ
POTM
-
TEMP
TC./.RTD
Display.under.min.-./.over.max.-visning.(-1999,.9999):
Indgang
Område
Alle
Alle
grænser for følerfejlsdetektering:
Følerfejlsdetektering.(SE.BR,.SE.SH):
Indgang
Område
CURR
Strømsløjfebrud.(4...20.mA)
POTM
Alle,.SE.BR.på.alle.3-ledere
Ω
0...800.
LIN.R
0...10.kΩ
TC
TEMP
RTD:.2-,.3-.og.4-leder.
Ingen.SE.SH.for.Pt10,.Pt20.og.Pt50.
fejlvisninger:
Visning.ved.hardwarefejl.
Fejlsøgning
Test.af.intern.CJC-sensor
Checksum.test.af.den.aktuelle.konfiguration.i.FLASH
Checkmåling.af.analog.udgangsstrøm
Test.af.4501./.4114.kommunikation
Check.om.indgangssignal.passer.med.indgangskonfiguration
Check.om.gemt.konfiguration.i.4501.passer.med.modul
!.Alle.fejlvisninger.i.display.blinker.1.gang.pr..sekund.samt.suppleres.med.tilhørende.hjælpetekst..
1).Fejlen.resettes.ved.at.slukke.og.tænde.for.modulet.
14
Visning
Grænse
IN.LO
<.-25.mV
IN.HI
>.1,2.V
IN.LO
<.-25.mV
IN.HI
>.12.V
IN.LO
<.-1,05.mA
IN.HI
>.25,05.mA
IN.LO
<.0.Ω
IN.HI
>.1075.Ω
IN.LO
<.0.Ω
IN.HI
<.110.kΩ
IN.LO
<.-0,5.%
IN.HI
>.100,5.%
IN.LO
<.temperaturområde.-2°C
IN.HI
>.temperaturområde.+2°C
Visning
Grænse
-1999
Displayværdi.<-1999
9999
Displayværdi.>9999
Visning
Grænse
SE.BR
<=.3,6.mA;.>.=.21.mA
Ω
SE.BR
>.ca..126.k
Ω
SE.BR
>.ca..875.
Ω
SE.BR
>.ca..11.k
Ω
SE.BR
>.ca..750.k
./.(1,25.V)
Ω
SE.BR
>.ca..15.k
Ω
SE.SH
<.ca..15.
Visning
Årsag
CJC-sensor.defekt.eller.
CJ.ER
tem. p eratur.udenfor.område
FL.ER
Fejl.i.FLASH
1).Strømsløjfen.er.brudt.
AO.ER
(kun.S4...20.mA/S20...4.mA).
NO.CO
Fejl.i.stikforbindelse
IN.ER
1).Fejlniveauer.på.indgang
TY.ER
Konfiguration.er.ikke.4114

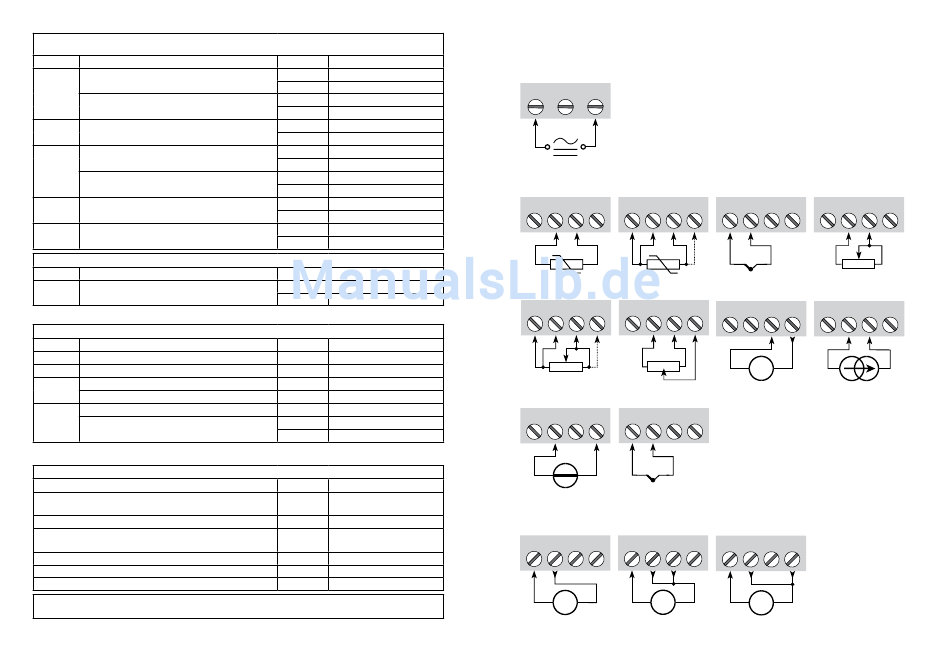

TilslUTninger:
Forsyning:
31
32
33
indgange:
RTD,.2-leder
RTD,.3-./.4-leder
41
42
43
44
41 42
43
44
Modstand,.
Potentiometer
3-./.4-leder
41 42
43
44
41 42
43
44
*TC,..
Spænding
CJC-klemme
41 42
43
44
41 42
44
CJC
+
-
-
+
Udgange:
Strøm
Spænding,.1.V
11 12
13
14
11 12
13
14
-
+
-
+
V
mA
TC,.intern.
CJC-føler
Modstand,.2-leder
41 42
43
44
41 42
43
44
+
-
2-Trådstransmitter
Strøm
41 42
43
44
41 42
43
44
-
+
-
+
Tx
*. Bestilles.særskilt:.5910.CJC-klemme
Spænding,.10.V
11 12
13
14
-
+
V
15
