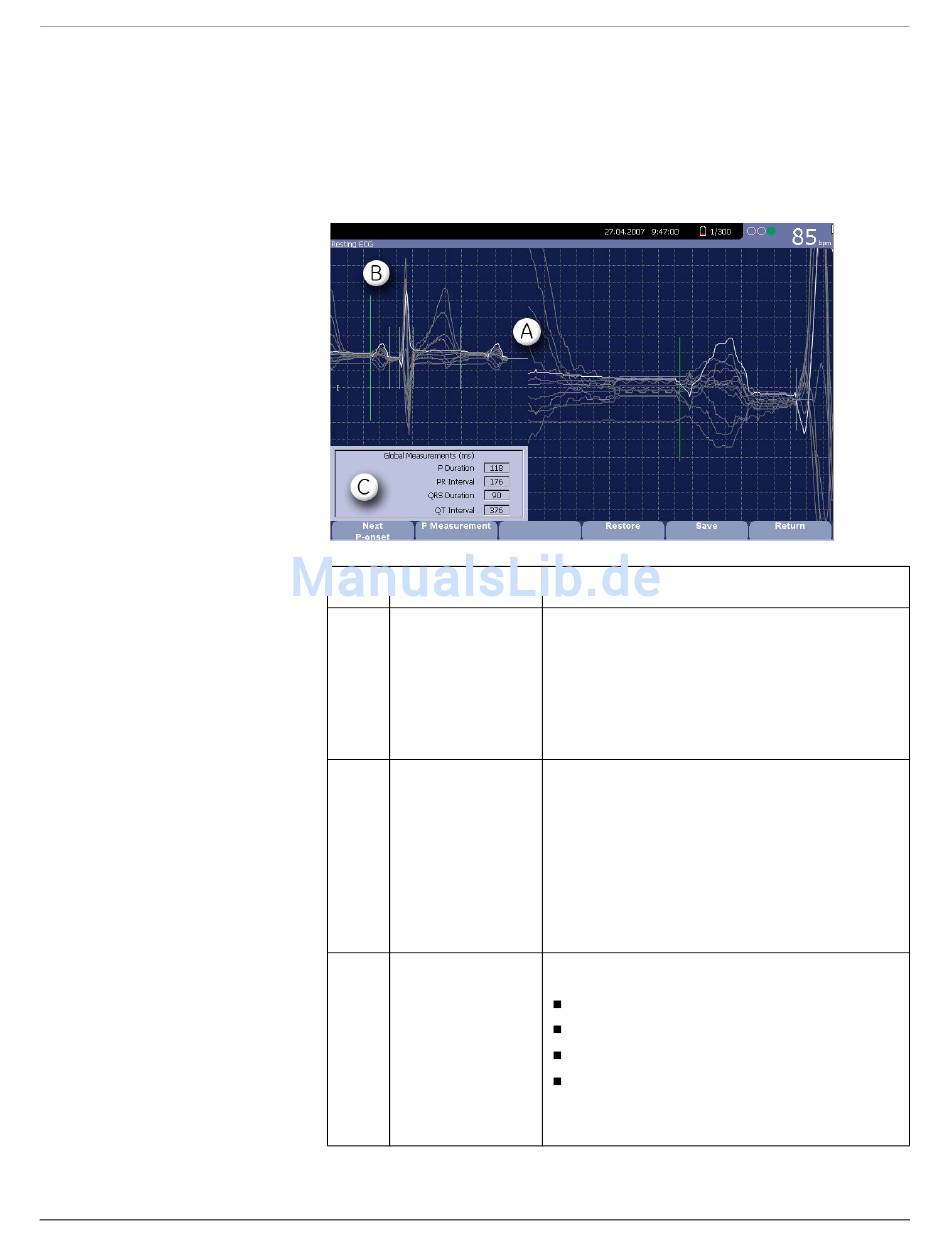

Wenn nach der Aufzeichnung eines Ruhe-EKGs die Option Reanalyse
ausgewählt wird, erscheint der nachfolgende Bildschirm. Die
Tastenfunktionen des Bildschirms sind in der folgenden Tabelle
beschrieben.
Eigenschaft
A Kurven
B Referenzpunkte
C Messlegende
MAC™ 800
Aufzeichnen eines Ruhe-EKGs
Beschreibung
Eine zusammengesetzte Ansicht des EKG-
Messergebnisses durch Überlagern der Median-Kurven
aller 12 Ableitungen.
Drücken Sie die Ableitungen-Taste, um durch die
einzelnen Kurven zu navigieren. Die ausgewählte
Kurve ist heller als die anderen Kurven.
Jeder Referenzpunkt wird durch eine vertikale Linie
durch die zusammengesetzten Kurven dargestellt.
Drücken Sie die Menütaste Nächster, um zwischen den
Referenzpunkten hin- und herzuschalten. Wenn ein
Punkt ausgewählt wird, wird er vergrößert und grün
hervorgehoben. Ein ausgewählter Referenzpunkt kann
durch Drücken der Links- und Rechtspfeile auf dem
Trimpad ausgerichtet werden.
Die Messung, in Millisekunden (ms), für Folgendes:
P-Dauer
PR-Intervall
QRS-Länge
QT-Intervall
Wenn die Referenzpunkte ausgerichtet werden,
werden diese Messungen entsprechend angepasst.
