Geräteübersicht

Ableitkabel-Adapter

2-8
Name
A 15-poliger D-
Subminiatur-
Anschlussstecker
B Multi-Link-
Aufnahmemodul-
kabelableitungen
C NEHB-
Aufnahmemodul-
kabelableitungen
D Messwert-
Aufnahmemodul-
kabelableitungen

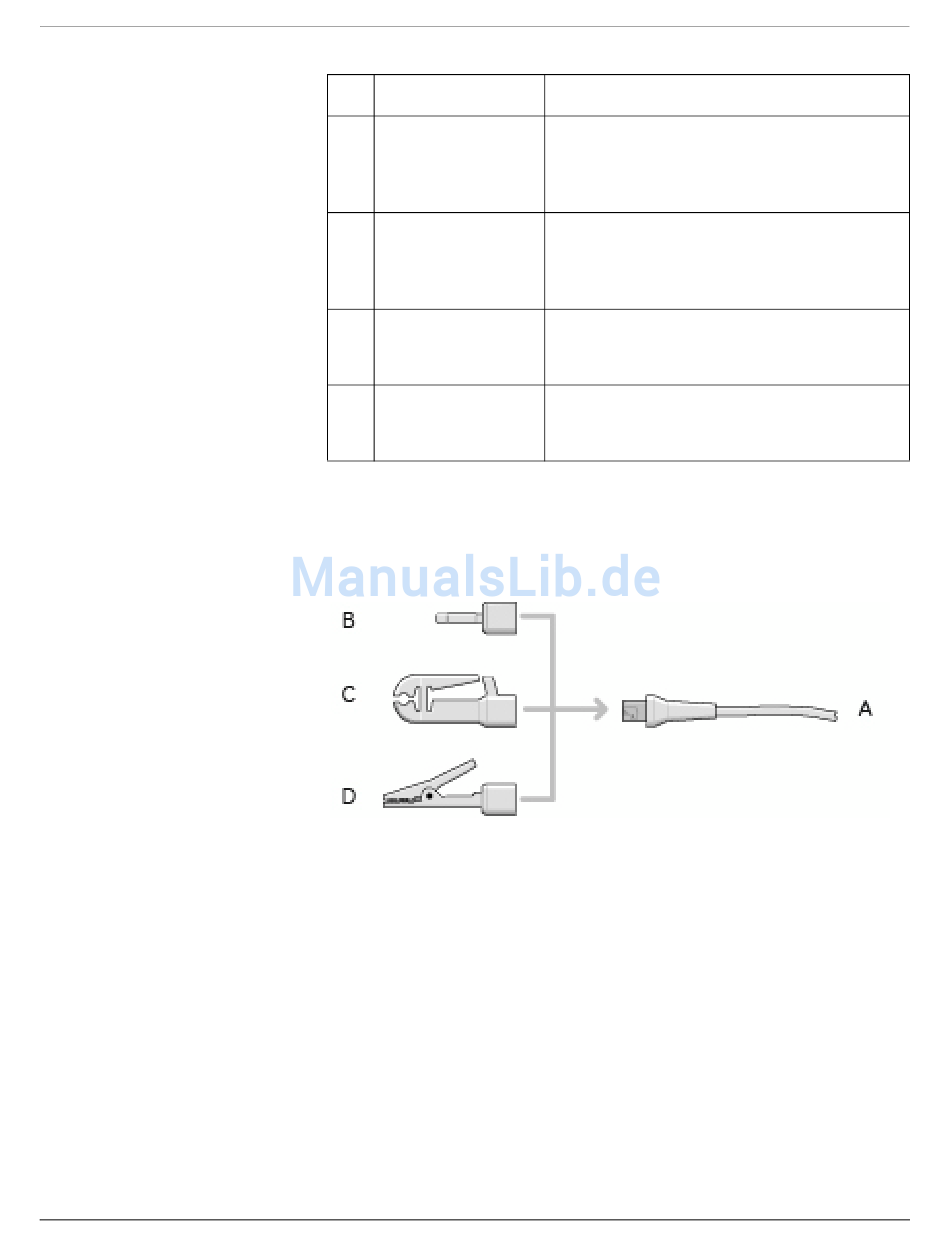

Die Ableitkabel benötigen zum Anschluss an eine Elektrode einen
Adapter, wie in der folgenden Abbildung gezeigt.
A Ableitkabelende
B 4-mm-Stift
C Greifer
D Mactrode-Clip
MAC™ 800
Beschreibung
Wird in den EKG-Signaleingangsanschluss des
Systems eingesteckt. An einem Ende jedes
Aufnahmemodulkabels befindet sich ein 15-poliger D-
Subminiatur-Anschlussstecker.
Das Ableitungsende des Multi-Link-
Aufnahmemodulkabels wird an den
Ableitkabeladaptern angeschlossen und verwendet 10
oder 12 Ableitkabel.
Das Ableitungsende des NEHB-Aufnahmemodulkabels
wird an den Ableitkabeladaptern angeschlossen und
verwendet 12 Ableitkabel.
Das Ableitungsende des Messwert-
Aufnahmemodulkabels besteht aus 10 Ableitkabeln.
