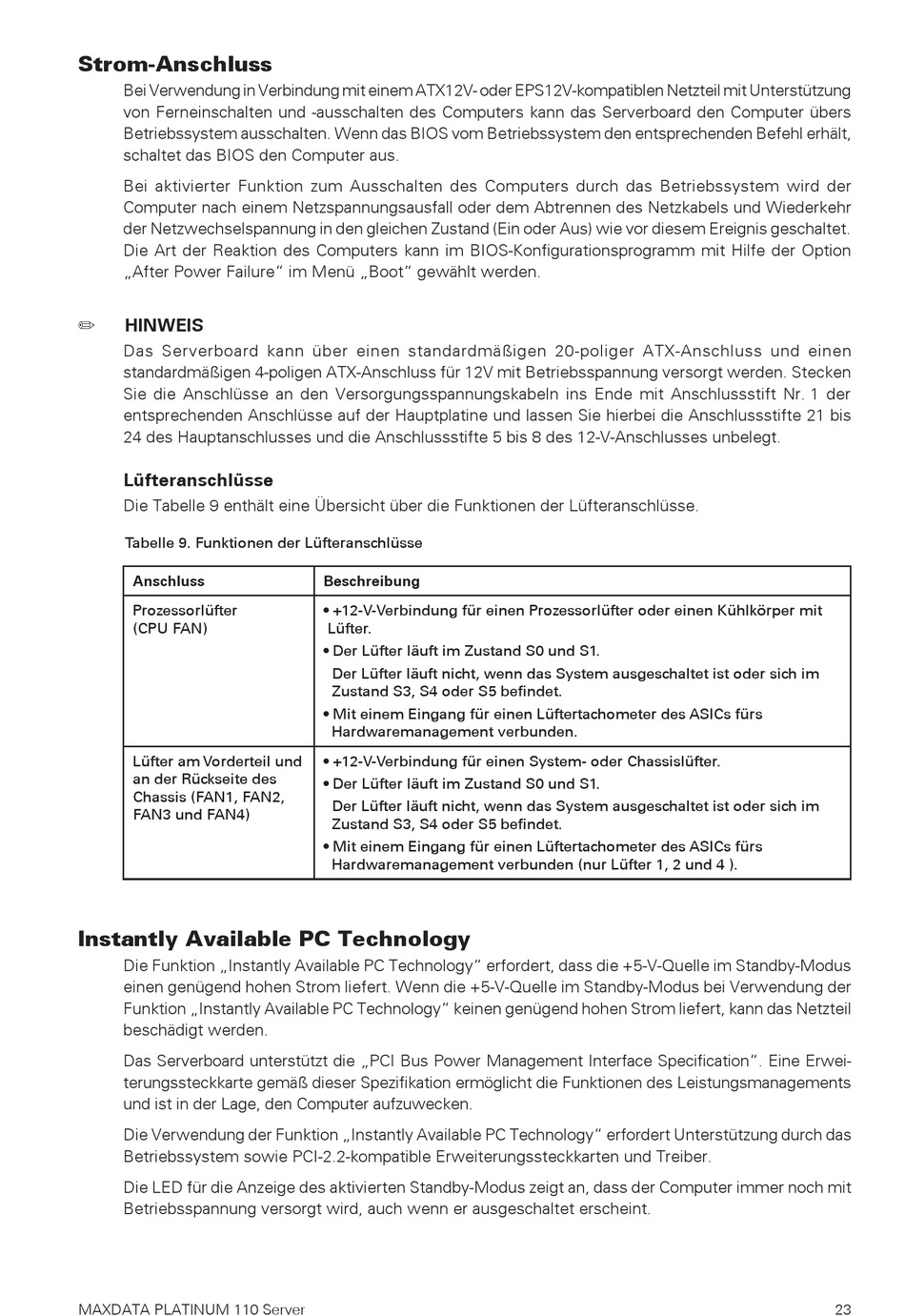

Strom-Anschluss
Bei Verwendung in Verbindung mit einem ATX12V- oder EPS12V-kompatiblen Netzteil mit Unterstützung
von Ferneinschalten und -ausschalten des Computers kann das Serverboard den Computer übers
Betriebssystem ausschalten. Wenn das BIOS vom Betriebssystem den entsprechenden Befehl erhält,
schaltet das BIOS den Computer aus.
Bei aktivierter Funktion zum Ausschalten des Computers durch das Betriebssystem wird der
Computer nach einem Netzspannungsausfall oder dem Abtrennen des Netzkabels und Wiederkehr
der Netzwechselspannung in den gleichen Zustand (Ein oder Aus) wie vor diesem Ereignis geschaltet.
Die Art der Reaktion des Computers kann im BIOS-Konfigurationsprogramm mit Hilfe der Option
„After Power Failure" im Menü „Boot" gewählt werden.
HINWEIS
Das Serverboard kann über einen standardmäßigen 20-poliger ATX-Anschluss und einen
standardmäßigen 4-poligen ATX-Anschluss für 12V mit Betriebsspannung versorgt werden. Stecken
Sie die Anschlüsse an den Versorgungsspannungskabeln ins Ende mit Anschlussstift Nr. 1 der
entsprechenden Anschlüsse auf der Hauptplatine und lassen Sie hierbei die Anschlussstifte 21 bis
24 des Hauptanschlusses und die Anschlussstifte 5 bis 8 des 12-V-Anschlusses unbelegt.
Lüfteranschlüsse
Die Tabelle 9 enthält eine Übersicht über die Funktionen der Lüfteranschlüsse.
Tabelle 9. Funktionen der Lüfteranschlüsse
Anschluss
Prozessorlüfter
(CPU FAN)
Lüfter am Vorderteil und
an der Rückseite des
Chassis (FAN1, FAN2,
FAN3 und FAN4)
Instantly Available PC Technology
Die Funktion „Instantly Available PC Technology" erfordert, dass die +5-V-Quelle im Standby-Modus
einen genügend hohen Strom liefert. Wenn die +5-V-Quelle im Standby-Modus bei Verwendung der
Funktion „Instantly Available PC Technology" keinen genügend hohen Strom liefert, kann das Netzteil
beschädigt werden.
Das Serverboard unterstützt die „PCI Bus Power Management Interface Specification". Eine Erwei-
terungssteckkarte gemäß dieser Spezifikation ermöglicht die Funktionen des Leistungsmanagements
und ist in der Lage, den Computer aufzuwecken.
Die Verwendung der Funktion „Instantly Available PC Technology" erfordert Unterstützung durch das
Betriebssystem sowie PCI-2.2-kompatible Erweiterungssteckkarten und Treiber.
Die LED für die Anzeige des aktivierten Standby-Modus zeigt an, dass der Computer immer noch mit
Betriebsspannung versorgt wird, auch wenn er ausgeschaltet erscheint.
MAXDATA PLATINUM 110 Server
Beschreibung
• +12-V-Verbindung für einen Prozessorlüfter oder einen Kühlkörper mit
Lüfter.
• Der Lüfter läuft im Zustand S0 und S1.
Der Lüfter läuft nicht, wenn das System ausgeschaltet ist oder sich im
Zustand S3, S4 oder S5 befindet.
• Mit einem Eingang für einen Lüftertachometer des ASICs fürs
Hardwaremanagement verbunden.
• +12-V-Verbindung für einen System- oder Chassislüfter.
• Der Lüfter läuft im Zustand S0 und S1.
Der Lüfter läuft nicht, wenn das System ausgeschaltet ist oder sich im
Zustand S3, S4 oder S5 befindet.
• Mit einem Eingang für einen Lüftertachometer des ASICs fürs
Hardwaremanagement verbunden (nur Lüfter 1, 2 und 4 ).
23
