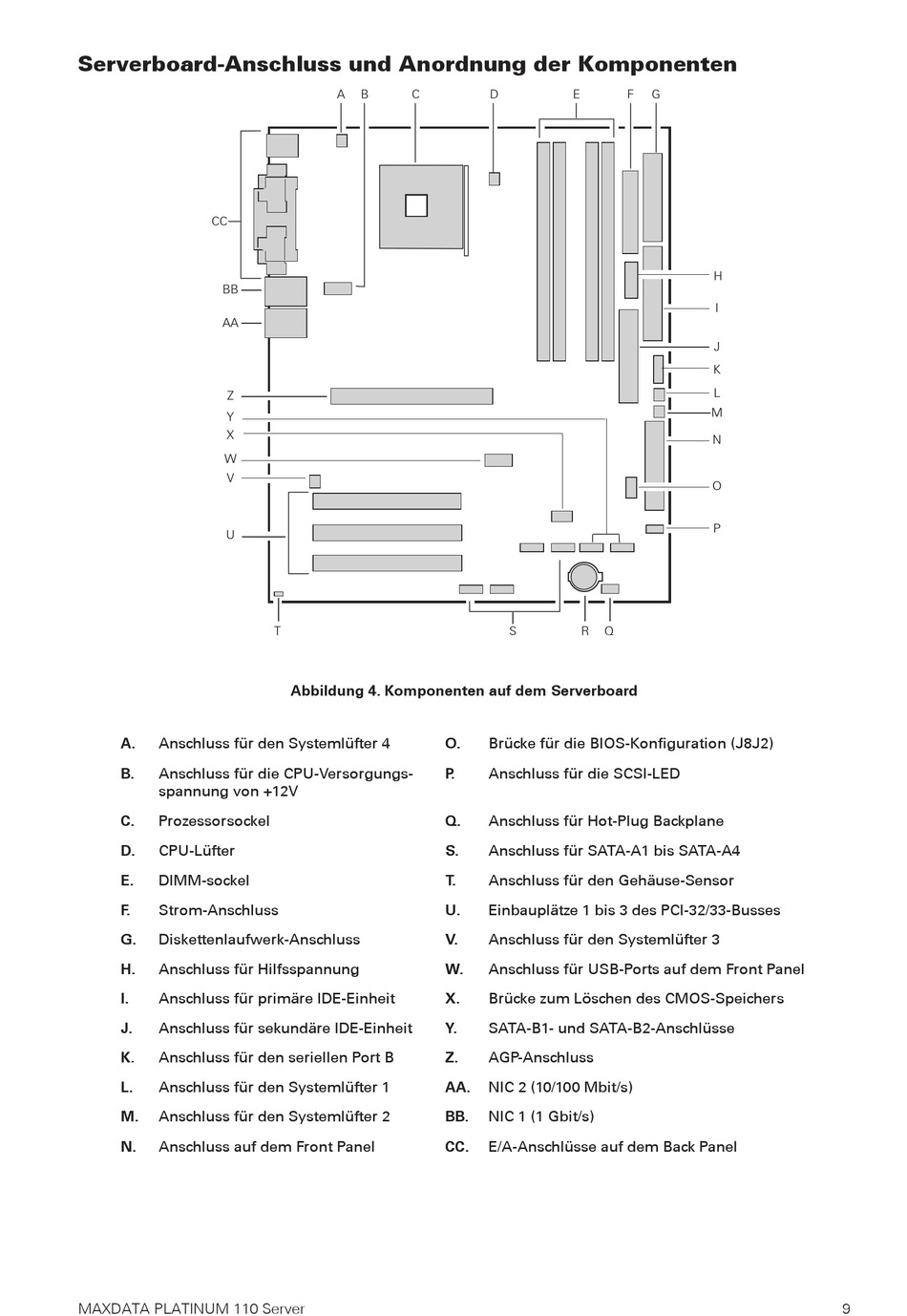

Serverboard-Anschluss und Anordnung der Komponenten
��
��
��
�
�
�
�
�
�
Anschluss für den Systemlüfter 4
A.
B.
Anschluss für die CPU-Versorgungs-
spannung von +12V
Prozessorsockel
C.
D.
CPU-Lüfter
E.
DIMM-sockel
F.
Strom-Anschluss
G.
Diskettenlaufwerk-Anschluss
H.
Anschluss für Hilfsspannung
I.
Anschluss für primäre IDE-Einheit
J.
Anschluss für sekundäre IDE-Einheit
K.
Anschluss für den seriellen Port B
L.
Anschluss für den Systemlüfter 1
M.
Anschluss für den Systemlüfter 2
Anschluss auf dem Front Panel
N.
MAXDATA PLATINUM 110 Server
�
�
�
�
Abbildung 4. Komponenten auf dem Serverboard
�
�
�
�
�
Brücke für die BIOS-Konfiguration (J8J2)
O.
P .
Anschluss für die SCSI-LED
Anschluss für Hot-Plug Backplane
Q.
S.
Anschluss für SATA-A1 bis SATA-A4
T.
Anschluss für den Gehäuse-Sensor
U.
Einbauplätze 1 bis 3 des PCI-32/33-Busses
V.
Anschluss für den Systemlüfter 3
W.
Anschluss für USB-Ports auf dem Front Panel
X.
Brücke zum Löschen des CMOS-Speichers
Y.
SATA-B1- und SATA-B2-Anschlüsse
Z.
AGP-Anschluss
AA.
NIC 2 (10/100 Mbit/s)
BB.
NIC 1 (1 Gbit/s)
E/A-Anschlüsse auf dem Back Panel
CC.
�
�
�
�
�
�
�
�
�
�
�
9
