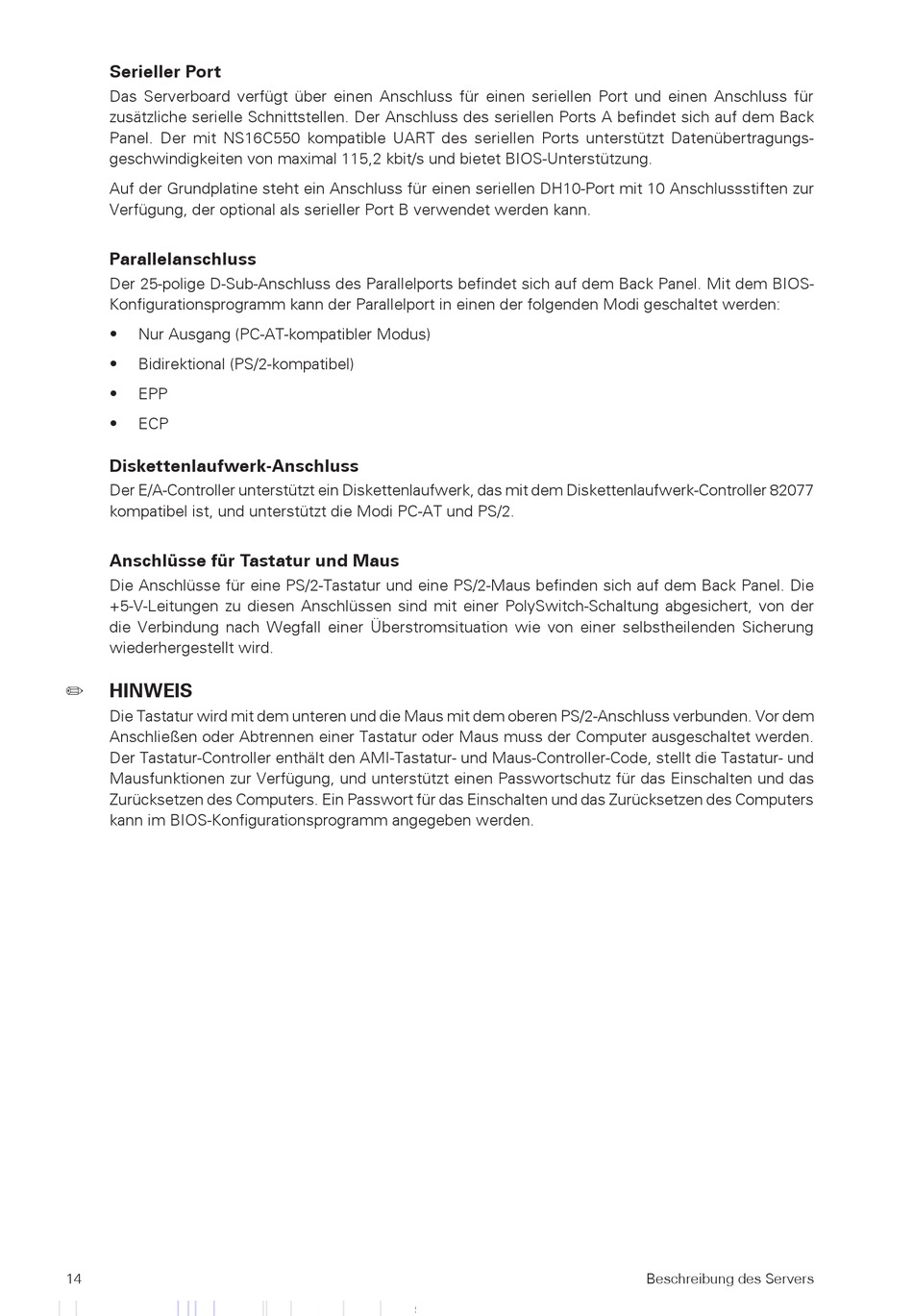

Serieller Port
Das Serverboard verfügt über einen Anschluss für einen seriellen Port und einen Anschluss für
zusätzliche serielle Schnittstellen. Der Anschluss des seriellen Ports A befindet sich auf dem Back
Panel. Der mit NS16C550 kompatible UART des seriellen Ports unterstützt Datenübertragungs-
geschwindigkeiten von maximal 115,2 kbit/s und bietet BIOS-Unterstützung.
Auf der Grundplatine steht ein Anschluss für einen seriellen DH10-Port mit 10 Anschlussstiften zur
Verfügung, der optional als serieller Port B verwendet werden kann.
Parallelanschluss
Der 25-polige D-Sub-Anschluss des Parallelports befindet sich auf dem Back Panel. Mit dem BIOS-
Konfigurationsprogramm kann der Parallelport in einen der folgenden Modi geschaltet werden:
•
Nur Ausgang (PC-AT-kompatibler Modus)
•
Bidirektional (PS/2-kompatibel)
•
EPP
•
ECP
Diskettenlaufwerk-Anschluss
Der E/A-Controller unterstützt ein Diskettenlaufwerk, das mit dem Diskettenlaufwerk-Controller 82077
kompatibel ist, und unterstützt die Modi PC-AT und PS/2.
Anschlüsse für Tastatur und Maus
Die Anschlüsse für eine PS/2-Tastatur und eine PS/2-Maus befinden sich auf dem Back Panel. Die
+5-V-Leitungen zu diesen Anschlüssen sind mit einer PolySwitch-Schaltung abgesichert, von der
die Verbindung nach Wegfall einer Überstromsituation wie von einer selbstheilenden Sicherung
wiederhergestellt wird.
HINWEIS
Die Tastatur wird mit dem unteren und die Maus mit dem oberen PS/2-Anschluss verbunden. Vor dem
Anschließen oder Abtrennen einer Tastatur oder Maus muss der Computer ausgeschaltet werden.
Der Tastatur-Controller enthält den AMI-Tastatur- und Maus-Controller-Code, stellt die Tastatur- und
Mausfunktionen zur Verfügung, und unterstützt einen Passwortschutz für das Einschalten und das
Zurücksetzen des Computers. Ein Passwort für das Einschalten und das Zurücksetzen des Computers
kann im BIOS-Konfigurationsprogramm angegeben werden.
