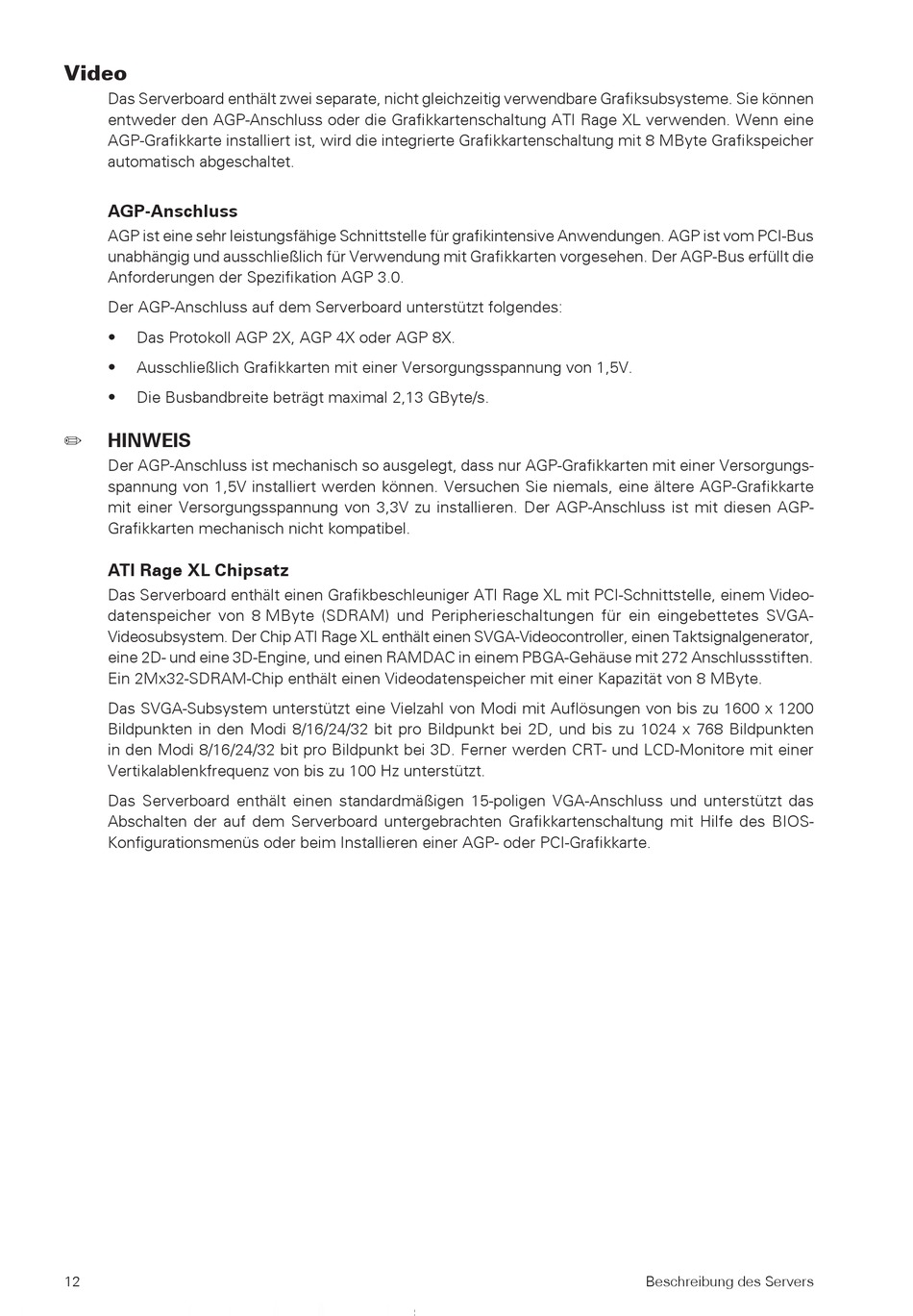

Video
Das Serverboard enthält zwei separate, nicht gleichzeitig verwendbare Grafiksubsysteme. Sie können
entweder den AGP-Anschluss oder die Grafikkartenschaltung ATI Rage XL verwenden. Wenn eine
AGP-Grafikkarte installiert ist, wird die integrierte Grafikkartenschaltung mit 8 MByte Grafikspeicher
automatisch abgeschaltet.
AGP-Anschluss
AGP ist eine sehr leistungsfähige Schnittstelle für grafikintensive Anwendungen. AGP ist vom PCI-Bus
unabhängig und ausschließlich für Verwendung mit Grafikkarten vorgesehen. Der AGP-Bus erfüllt die
Anforderungen der Spezifikation AGP 3.0.
Der AGP-Anschluss auf dem Serverboard unterstützt folgendes:
•
Das Protokoll AGP 2X, AGP 4X oder AGP 8X.
•
Ausschließlich Grafikkarten mit einer Versorgungsspannung von 1,5V.
•
Die Busbandbreite beträgt maximal 2,13 GByte/s.
HINWEIS
Der AGP-Anschluss ist mechanisch so ausgelegt, dass nur AGP-Grafikkarten mit einer Versorgungs-
spannung von 1,5V installiert werden können. Versuchen Sie niemals, eine ältere AGP-Grafikkarte
mit einer Versorgungsspannung von 3,3V zu installieren. Der AGP-Anschluss ist mit diesen AGP-
Grafikkarten mechanisch nicht kompatibel.
ATI Rage XL Chipsatz
Das Serverboard enthält einen Grafikbeschleuniger ATI Rage XL mit PCI-Schnittstelle, einem Video-
datenspeicher von 8 MByte (SDRAM) und Peripherieschaltungen für ein eingebettetes SVGA-
Videosubsystem. Der Chip ATI Rage XL enthält einen SVGA-Videocontroller, einen Taktsignalgenerator,
eine 2D- und eine 3D-Engine, und einen RAMDAC in einem PBGA-Gehäuse mit 272 Anschlussstiften.
Ein 2Mx32-SDRAM-Chip enthält einen Videodatenspeicher mit einer Kapazität von 8 MByte.
Das SVGA-Subsystem unterstützt eine Vielzahl von Modi mit Auflösungen von bis zu 1600 x 1200
Bildpunkten in den Modi 8/16/24/32 bit pro Bildpunkt bei 2D, und bis zu 1024 x 768 Bildpunkten
in den Modi 8/16/24/32 bit pro Bildpunkt bei 3D. Ferner werden CRT- und LCD-Monitore mit einer
Vertikalablenkfrequenz von bis zu 100 Hz unterstützt.
Das Serverboard enthält einen standardmäßigen 15-poligen VGA-Anschluss und unterstützt das
Abschalten der auf dem Serverboard untergebrachten Grafikkartenschaltung mit Hilfe des BIOS-
Konfigurationsmenüs oder beim Installieren einer AGP- oder PCI-Grafikkarte.
12
Beschreibung des Servers
