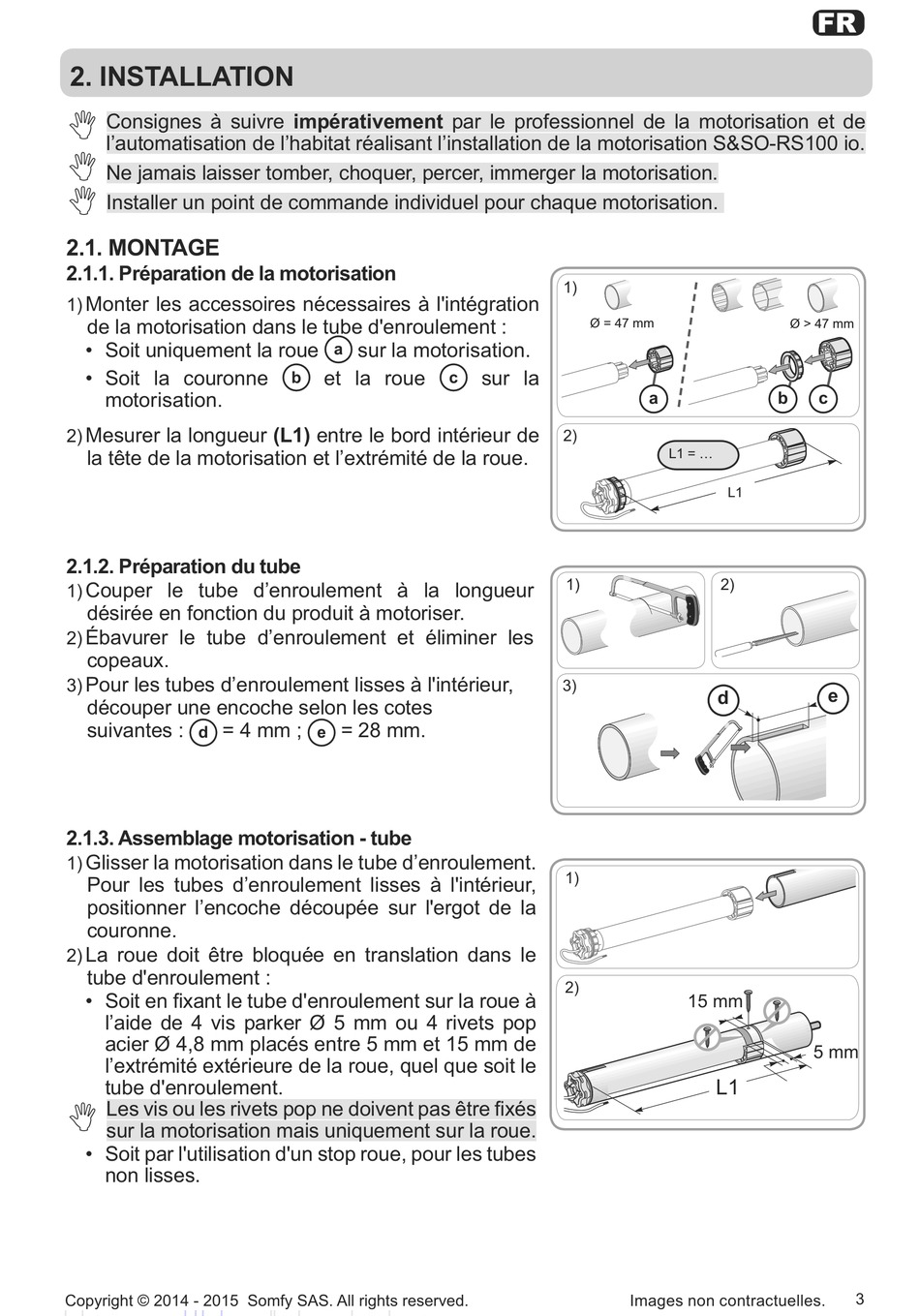

2. INSTALLATION

1
Consignes à suivre impérativement par le professionnel de la motorisation et de
l'automatisation de l'habitat réalisant l'installation de la motorisation S&SO-RS100 io.
1
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
1
Installer un point de commande individuel pour chaque motorisation.

2.1. MONTAGE

2.1.1. Préparation de la motorisation
Monter les accessoires nécessaires à l'intégration
1)
de la motorisation dans le tube d'enroulement :
‡ Soit uniquement la roue
‡ Soit la couronne
motorisation.
Mesurer la longueur (L1) entre le bord intérieur de
2)
la tête de la motorisation et l'extrémité de la roue.
2.1.2. Préparation du tube
Couper le tube d'enroulement à la longueur
1)
désirée en fonction du produit à motoriser.
Ébavurer le tube d'enroulement et éliminer les
2)
copeaux.
Pour les tubes d'enroulement lisses à l'intérieur,
3)
découper une encoche selon les cotes
suivantes : = 4 mm ;
d
2.1.3. Assemblage motorisation - tube
Glisser la motorisation dans le tube d'enroulement.
1)
Pour les tubes d'enroulement lisses à l'intérieur,
positionner l'encoche découpée sur l'ergot de la
couronne.
La roue doit être bloquée en translation dans le
2)
tube d'enroulement :
‡ 6RLW HQ ¿[DQW OH WXEH G HQURXOHPHQW VXU OD URXH j
l'aide de 4 vis parker Ø 5 mm ou 4 rivets pop
acier Ø 4,8 mm placés entre 5 mm et 15 mm de
l'extrémité extérieure de la roue, quel que soit le
tube d'enroulement.
1
/HV YLV RX OHV ULYHWV SRS QH GRLYHQW SDV rWUH ¿[pV
sur la motorisation mais uniquement sur la roue.
‡ Soit par l'utilisation d'un stop roue, pour les tubes
non lisses.
Copyright © 2014 - 2015 Somfy SAS. All rights reserved.
sur la motorisation.
a
et la roue
b c
= 28 mm.
e
1)
Ø = 47 mm
sur la
a
2)
1)
3)
1)
2)
Images non contractuelles.
FR
Ø > 47 mm
b c
L1 = ...
L1
2)
e
d
15 mm
5 mm
L1
