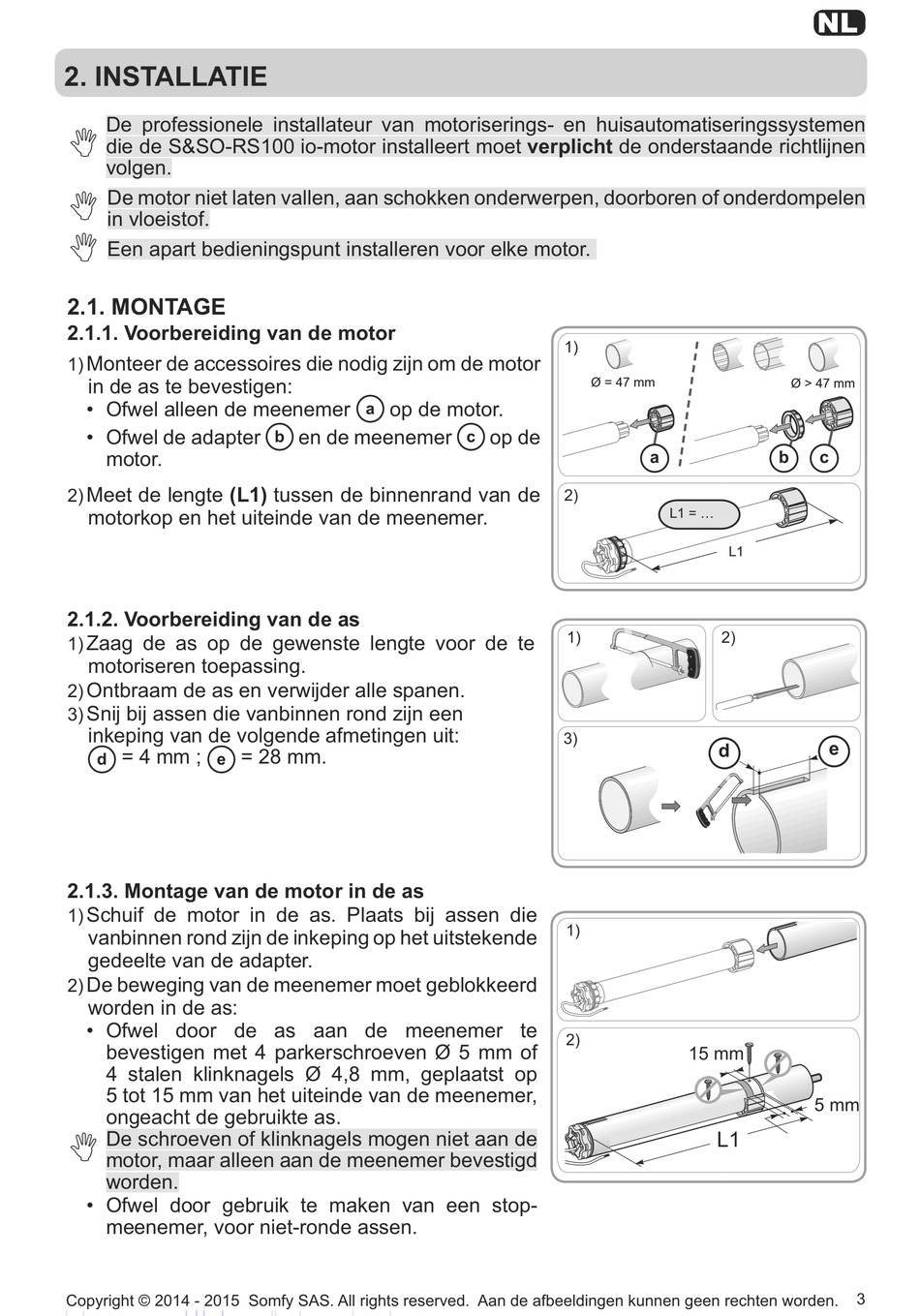

2. INSTALLATIE

De professionele installateur van motoriserings- en huisautomatiseringssystemen
1
die de S&SO-RS100 io-motor installeert moet verplicht de onderstaande richtlijnen
volgen.
1
De motor niet laten vallen, aan schokken onderwerpen, doorboren of onderdompelen
in vloeistof.
1
Een apart bedieningspunt installeren voor elke motor.

2.1. MONTAGE

2.1.1. Voorbereiding van de motor

Monteer de accessoires die nodig zijn om de motor
1)
in de as te bevestigen:
‡ Ofwel alleen de meenemer
‡ Ofwel de adapter
motor.
Meet de lengte (L1) tussen de binnenrand van de
2)
motorkop en het uiteinde van de meenemer.
2.1.2. Voorbereiding van de as
Zaag de as op de gewenste lengte voor de te
1)
motoriseren toepassing.
Ontbraam de as en verwijder alle spanen.
2)
Snij bij assen die vanbinnen rond zijn een
3)
inkeping van de volgende afmetingen uit:
= 4 mm ;
d e
2.1.3. Montage van de motor in de as
Schuif de motor in de as. Plaats bij assen die
1)
vanbinnen rond zijn de inkeping op het uitstekende
gedeelte van de adapter.
De beweging van de meenemer moet geblokkeerd
2)
worden in de as:
‡ Ofwel door de as aan de meenemer te
bevestigen met 4 parkerschroeven Ø 5 mm of
4 stalen klinknagels Ø 4,8 mm, geplaatst op
5 tot 15 mm van het uiteinde van de meenemer,
ongeacht de gebruikte as.
1
De schroeven of klinknagels mogen niet aan de
motor, maar alleen aan de meenemer bevestigd
worden.
‡ Ofwel door gebruik te maken van een stop-
meenemer, voor niet-ronde assen.
Copyright © 2014 - 2015 Somfy SAS. All rights reserved. Aan de afbeeldingen kunnen geen rechten worden.
a op de motor.
b en de meenemer
= 28 mm.
1)
Ø = 47 mm
c op de
2)
1)
3)
1)
2)
NL
Ø > 47 mm
a b c
L1 = ...
L1
2)
d
15 mm
5 mm
L1
e
