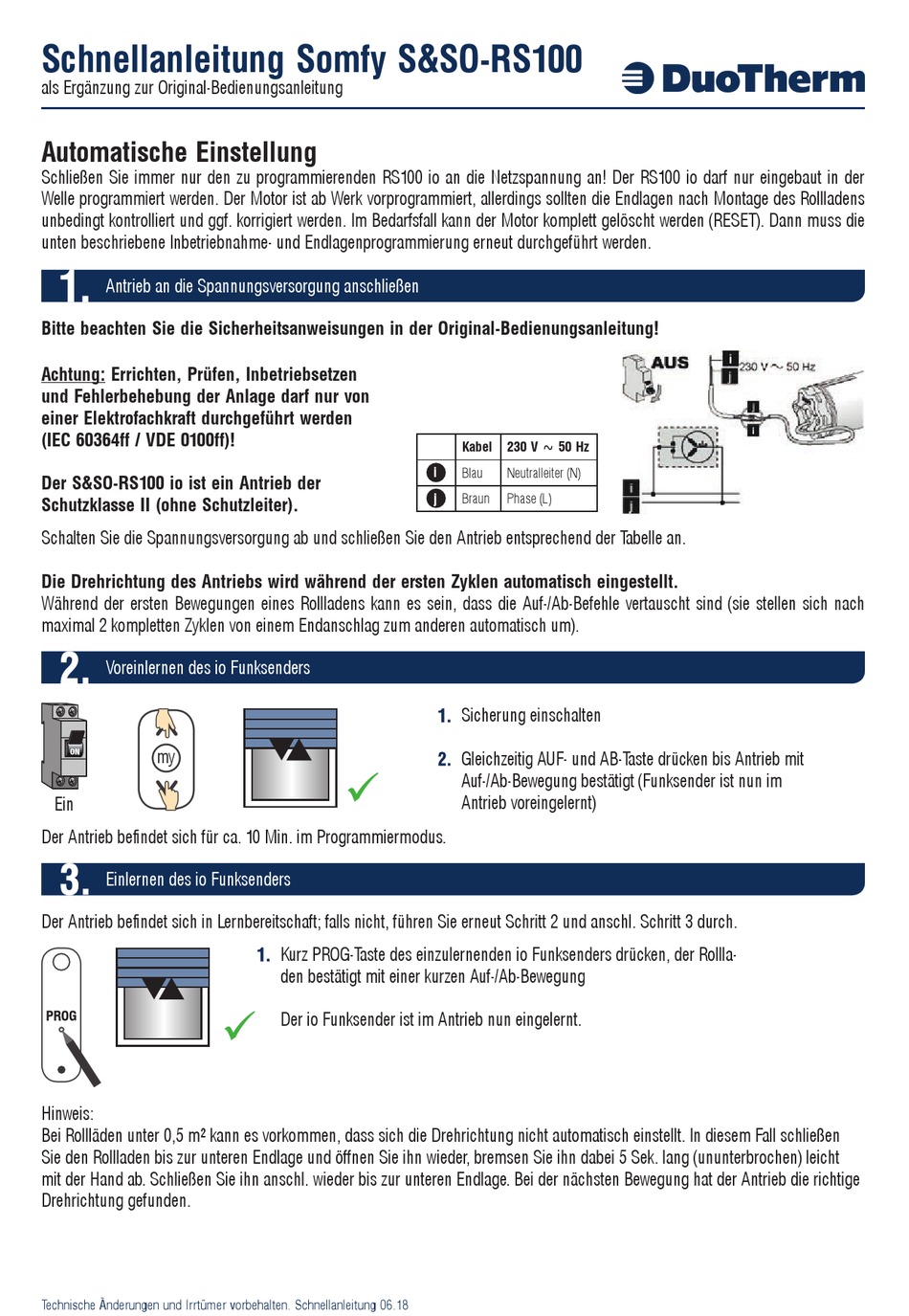

Schnellanleitung Somfy S&SO-RS100
als Ergänzung zur Original-Bedienungsanleitung
Automatische Einstellung
Schließen Sie immer nur den zu programmierenden RS100 io an die Netzspannung an! Der RS100 io darf nur eingebaut in der
Welle programmiert werden. Der Motor ist ab Werk vorprogrammiert, allerdings sollten die Endlagen nach Montage des Rollladens
unbedingt kontrolliert und ggf. korrigiert werden. Im Bedarfsfall kann der Motor komplett gelöscht werden (RESET). Dann muss die
unten beschriebene Inbetriebnahme- und Endlagenprogrammierung erneut durchgeführt werden.
Antrieb an die Spannungsversorgung anschließen
Bitte beachten Sie die Sicherheitsanweisungen in der Original-Bedienungsanleitung!
Achtung: Errichten, Prüfen, Inbetriebsetzen
und Fehlerbehebung der Anlage darf nur von
einer Elektrofachkraft durchgeführt werden
(IEC 60364ff / VDE 0100ff)!

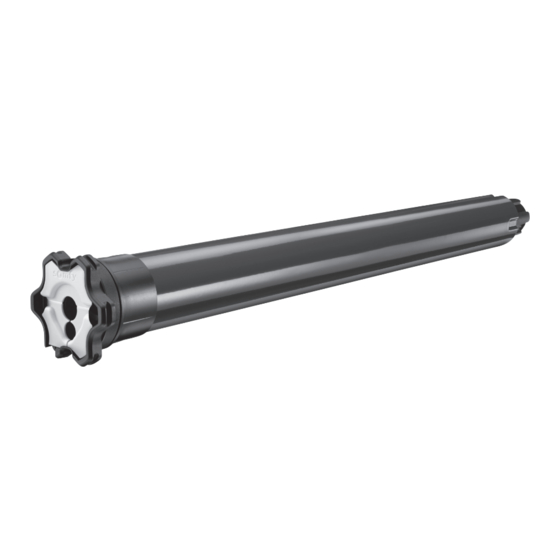

Der S&SO-RS100 io ist ein Antrieb der
Schutzklasse II (ohne Schutzleiter).
Schalten Sie die Spannungsversorgung ab und schließen Sie den Antrieb entsprechend der Tabelle an.
Die Drehrichtung des Antriebs wird während der ersten Zyklen automatisch eingestellt.
Während der ersten Bewegungen eines Rollladens kann es sein, dass die Auf-/Ab-Befehle vertauscht sind (sie stellen sich nach
maximal 2 kompletten Zyklen von einem Endanschlag zum anderen automatisch um).
Voreinlernen des io Funksenders
my
Ein
Der Antrieb befi ndet sich für ca. 10 Min. im Programmiermodus.
Einlernen des io Funksenders
Der Antrieb befi ndet sich in Lernbereitschaft; falls nicht, führen Sie erneut Schritt 2 und anschl. Schritt 3 durch.
PROG
Hinweis:
Bei Rollläden unter 0,5 m² kann es vorkommen, dass sich die Drehrichtung nicht automatisch einstellt. In diesem Fall schließen
Sie den Rollladen bis zur unteren Endlage und öffnen Sie ihn wieder, bremsen Sie ihn dabei 5 Sek. lang (ununterbrochen) leicht
mit der Hand ab. Schließen Sie ihn anschl. wieder bis zur unteren Endlage. Bei der nächsten Bewegung hat der Antrieb die richtige
Drehrichtung gefunden.
Technische Änderungen und Irrtümer vorbehalten. Schnellanleitung 06.18

Kurz PROG-Taste des einzulernenden io Funksenders drücken, der Rollla-
den bestätigt mit einer kurzen Auf-/Ab-Bewegung

Der io Funksender ist im Antrieb nun eingelernt.
Kabel 230 V ~ 50 Hz
i Blau Neutralleiter (N)
j Braun Phase (L)
Sicherung einschalten
Gleichzeitig AUF- und AB-Taste drücken bis Antrieb mit
Auf-/Ab-Bewegung bestätigt (Funksender ist nun im
Antrieb voreingelernt)
