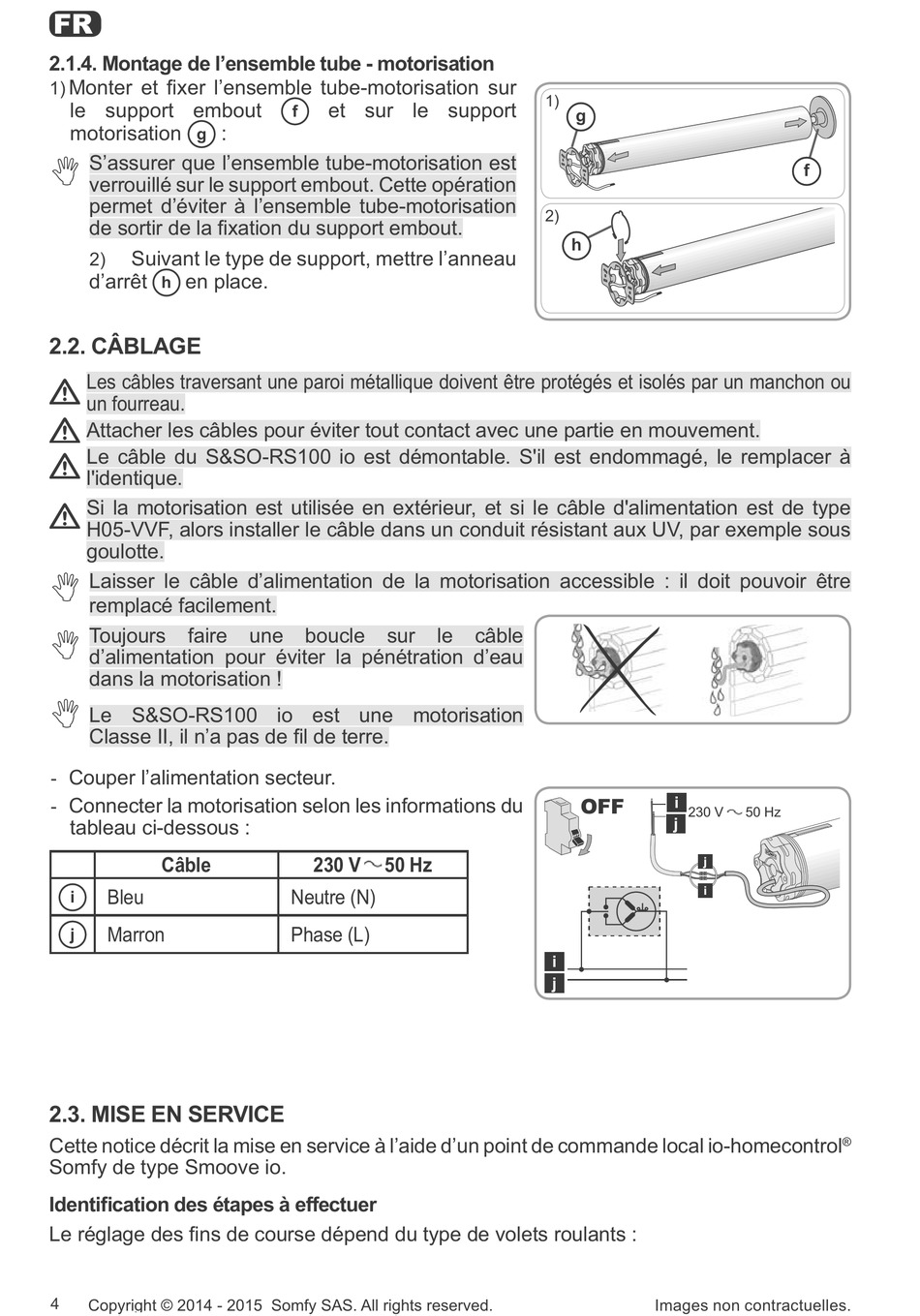

2.1.4. Montage de l'ensemble tube - motorisation
0RQWHU HW ¿[HU O¶HQVHPEOH WXEHPRWRULVDWLRQ VXU
1)
le support embout
motorisation :
g
1
S'assurer que l'ensemble tube-motorisation est
verrouillé sur le support embout. Cette opération
permet d'éviter à l'ensemble tube-motorisation
GH VRUWLU GH OD ¿[DWLRQ GX VXSSRUW HPERXW
Suivant le type de support, mettre l'anneau
2)
d'arrêt en place.
h
2.2. CÂBLAGE
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou
un fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Le câble du S&SO-RS100 io est démontable. S'il est endommagé, le remplacer à
l'identique.
Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type
H05-VVF, alors installer le câble dans un conduit résistant aux UV, par exemple sous
goulotte.
1
Laisser le câble d'alimentation de la motorisation accessible : il doit pouvoir être
remplacé facilement.
1
Toujours faire
d'alimentation pour éviter la pénétration d'eau
dans la motorisation !
1
Le S&SO-RS100 io est une motorisation
&ODVVH ,, LO Q¶D SDV GH ¿O GH WHUUH
Couper l'alimentation secteur.
-
Connecter la motorisation selon les informations du
-
tableau ci-dessous :
Câble
Bleu
i
Marron
j

2.3. MISE EN SERVICE

Cette notice décrit la mise en service à l'aide d'un point de commande local io-homecontrol
Somfy de type Smoove io.
,GHQWL¿FDWLRQ GHV pWDSHV j HIIHFWXHU
/H UpJODJH GHV ¿QV GH FRXUVH GpSHQG GX W\SH GH YROHWV URXODQWV
4
