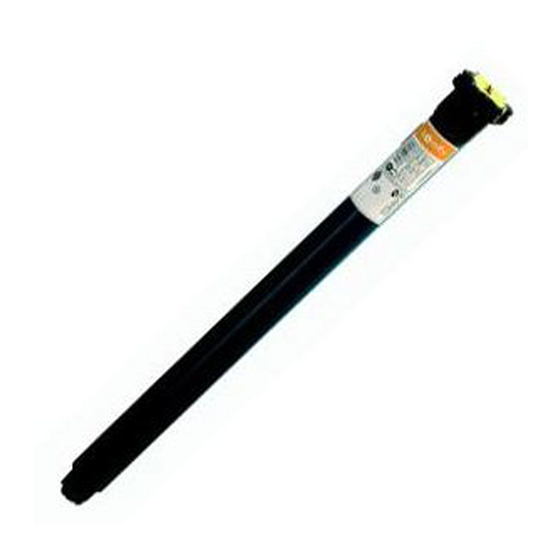

SOMFY Sunea screen io Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Rollladen
  5. Sunea io
  6. Installationsanleitung
SOMFY Sunea screen io Installationsanleitung

SOMFY Sunea screen io Installationsanleitung

Vorschau ausblenden Andere Handbücher für Sunea screen io:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

www.somfy.com
Sunea screen io
FR
Notice d'installation
DE
Installationsanleitung
IT
Guida all'installazione
Installatiegids
NL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY Sunea screen io

Inhaltszusammenfassung für SOMFY Sunea screen io

  • Seite 1 Sunea screen io Notice d’installation Installationsanleitung Guida all’installazione Installatiegids...
  • Seite 2 Remarque EDERLANDER Bij deze verklaart Somfy dat het product voldoet aan de essentiële eisen en aan de andere bepalingen van richtlijn 1999/5/CE. Een conformiteitsverklaring staat ter beschikking op de website www.somfy. com/ce. Te gebruiken in de Europese Unie, Zwitserland en Noorwegen. Aan de afbeeldingen kunnen geen rechten worden ontleend.

  • Seite 3: Inhaltsverzeichnis

    5.5. Enregistrement du premier point de commande local io Somfy 5.6. Contrôle des réglages 1. INTRODUCTION Le moteur Sunea screen io est conçu pour motoriser tous types de stores à bras latéraux et de stores verticaux (avec ou sans cassette). ® Qu’est ce que io-homecontrol ®...

  • Seite 4: Sécurité

    2.1. Sécurité et responsabilité Avant d’installer et d’utiliser ce produit, lire attentivement cette notice. Ce produit Somfy doit être installé par un professionnel de la motorisation et de l’automatisation de l’habitat auquel cette notice est destinée. L’installateur doit par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays d’installation, et informer ses clients des conditions d’utilisation et de maintenance du produit.

  • Seite 5: Assemblage Moteur - Tube

    5. MISE EN SERVICE La notice ne décrit que la mise en service à l’aide d’un point de commande local io Somfy de type Situo io. Pour une mise en service à l’aide de tout autre point de commande io, se référer à la notice correspondante.

  • Seite 6: Pré-Enregistrement Du Point De Commande Local Io Somfy

    5.2. Pré-enregistrement du point de commande local io Somfy - Appuyer en même temps sur les touches Montée et Descente : le store effectue un bref mouvement, le point de commande local io Somfy est pré-enregistré dans le moteur. 5.3. 9pUL¿FDWLRQ GX VHQV GH URWDWLRQ GX PRWHXU 1) Appuyer sur la touche Montée du point de commande...
  • Seite 7 6) Appuyer de nouveau sur la touche «my» jusqu’au PRXYHPHQW GX VWRUH  OHV ¿QV GH FRXUVH VRQW HQUHJLVWUpHV passer au chapitre « Enregistrement du premier point de commande local io Somfy ». Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 8: Enregistrement Du Premier Point De Commande Local Io Somfy

    Se référer à la notice correspondante. 6.2.2. Fonctionnement avec un capteur de vent io Somfy (type Eolis WireFree™ io) Se référer à la notice du capteur vent io Somfy pour le détail de son fonctionnement. Comportement du store à l’apparition du vent À...

  • Seite 9: Réglages Supplementaires

    3) Ajuster la position basse du store à l’aide des touches Montée ou Descente. 4) Appuyer sur la touche «my» jusqu’au mouvement du VWRUH  OD QRXYHOOH ¿Q GH FRXUVH EDVVH HVW HQUHJLVWUpH Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 10: Fonctions Avancées

    3 seuils (fort-moyen-faible). Par défaut, le moteur est positionné en sortie d’usine sur le niveau moyen. Par sécurité, cette fonction est atteignable par le point de commande io Somfy dans 3 cas seulement : ‡ Après le stop de 2 s de validation des réglages et avant l’enregistrement du premier point de commande io...

  • Seite 11: Astuces Et Conseils

    /HV ¿QV GH FRXUVH VRQW PDO UpJOpHV 5pDMXVWHU OHV ¿QV GH FRXUVH 8.2. Remplacement d’un point de commande io Somfy perdu ou cassé Se référer à la notice correspondante. 8.3. 5HWRXU HQ FRQ¿JXUDWLRQ G¶RULJLQH Cette remise à zéro supprime tous les points de commande, tous les capteurs, tous les réglages GH ¿QV GH FRXUVH HW UpLQLWLDOLVH OH VHQV GH URWDWLRQ HW OD SRVLWLRQ IDYRULWH P\ GX PRWHXU...

  • Seite 12: Données Techniques

    230 V ~ 50 Hz Température d’utilisation - 20 °C à + 70 °C Indice de protection IP 44 Nombre maximal de points de commandes et de capteurs associés Niveau de sécurité Classe I Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 13: Einleitung

    :HLWHUH ,QIRUPDWLRQHQ GD]X ¿QGHQ 6LH LP ,QWHUQHW XQWHU www.io-homecontrol.com ® io-homecontrol bietet eine fortschrittliche und sichere Radio-Funktechnologie, die einfach ® zu installieren ist. io-homecontrol gekennzeichnete Produkte kommunizieren miteinander, wodurch Komfort, Sicherheit und Energieeinsparungen sichergestellt werden. www.io-homecontrol.com Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 14: Sicherheitshinweise

    Gesetze befolgen und ihre Kunden über die Bedienungs- und Wartungsbedingungen des Produkts informieren. Jede Verwendung, die nicht dem von Somfy bestimmten Anwendungsbereich entspricht, gilt als QLFKW EHVWLPPXQJVJHPl‰ ,P )DOOH HLQHU QLFKW EHVWLPPXQJVJHPl‰HQ 9HUZHQGXQJ ZLH DXFK EHL 1LFKWEHIROJXQJ GHU +LQZHLVH LQ GLHVHU $QOHLWXQJ HQWIlOOW GLH +DIWXQJ XQG *HZlKUOHLVWXQJVSÀLFKW YRQ Somfy.

  • Seite 15: Montieren Des Antriebs Mit Der Welle

    Schutzleiter ( ) 5. INBETRIEBNAHME Diese Anleitung beschreibt die Inbetriebnahme mit Hilfe eines lokalen Somfy io Funksenders wie z.B. Situo io. Für die Inbetriebnahme mit einem anderen io Funksender lesen Sie bitte die entsprechende Anleitung. 5.1. ,GHQWL¿]LHUHQ GHU EHUHLWV GXUFKJHIKUWHQ (LQVWHOOXQJHQ 6FKOLH‰HQ...

  • Seite 16: Vorabprogrammieren Eines Lokalen Somfy Io Funksenders

    Bedienung Weiter mit dem Kapitel «Bedienung». 5.2. Vorabprogrammieren eines lokalen Somfy io Funksenders - Drücken Sie gleichzeitig die AUF- und AB-Taste: Die Markise bewegt sich kurz, der lokale Somfy Funksender ist jetzt eingelernt. 5.3. Testen der Drehrichtung des Antriebes 1) Drücken Sie die AUF-Taste am Somfy Funksender: a) Fährt die Markise nach oben ist die Drehrichtung...

  • Seite 17: Einstellung Von Senkrechtmarkisen Mit Oberer Endlage

    6) Drücken Sie die «my»-Taste erneut bis die Markise sich kurz bewegt: Die Endlagen sind eingestellt. Weiter mit dem Kapitel «Speichern des ersten lokalen Somfy io Funksenders». 5.4.2. Einstellung von Senkrechtmarkisen MIT oberer Endlage %HL 5ROOOlGHQ PLW REHUHU (QGODJH 6WRSS GHV $XVIDOOSUR¿OV XQWHUKDOE GHV .DVWHQV ZLUG GLH REHUH Endlage automatisch eingestellt.

  • Seite 18: Speichern Des Ersten Lokalen Somfy Io Funksenders

    2) Drücken Sie kurz auf die PROG-Taste dieses Funksenders: Die Markise bewegt sich kurz, der Funksender ist gespeichert. PROG 5.6. hEHUSUIHQ GHU (LQVWHOOXQJHQ - Überprüfen Sie die Endlageneinstellungen mit dem lokalen Somfy io Funksender. 6. BEDIENUNG 6.1. Standardbetrieb 6.1.1. Lieblingsposition («my»-Position) Beschreibung Eine als "Lieblingsposition (my)"...

  • Seite 19: Optionale Einstellungen

    1) Drücken Sie die «my»-Taste: Die Markise bewegt sich und hält an der Lieblingsposition (my) an. 2) Drücken Sie die «my»-Taste erneut, bis die Markise sich kurz bewegt: Die Lieblingsposition («my»-Position) ist gelöscht. 7.2. Einlernen/Löschen von Somfy io Funksendern und io Sensoren Sehen Sie in der entsprechenden Anleitung nach. 7.3. Ändern der Endlagen Das Ändern der Endlagen ist vom Markisentyp abhängig.

  • Seite 20: Erweiterte Funktionen

    Der Adapter wurde nicht richtig Den Adapter richtig anbringen.@ zu früh an. angebracht. Die Endlagen sind falsch eingestellt. Endlagen nachjustieren. 8.2. Austausch eines defekten oder verlorenen Somfy io Funksenders Sehen Sie in der entsprechenden Anleitung nach. Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 21: Zurücksetzen Auf Werkseinstellung

    868-870 MHz io homecontrol bidirektional Triband Betriebsspannung 230 V ~ 50 Hz Temperaturbereich - 20 °C bis + 70 °C Schutzart IP 44 Max. Anzahl Funksender mit den entsprechenden Sensoren Schutzklasse Klasse I Copyright © 2011 Somfy SAS. All rights reserved.
  • Seite 22 Vermerke __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 23: Introduzione

    5.5. Programmazione del primo trasmettitore locale io Somfy 5.6. Controllo delle regolazioni 1. INTRODUZIONE Il motore Sunea screen io è progettato per motorizzare tutti i tipi di tende a bracci laterali e di tende verticali (con o senza cassonetto). ® Che cos’è io-homecontrol ®...

  • Seite 24: Avvertenze

    Non utilizzare per scopi diversi dal campo di applicazione dichiarato da Somfy. Ciò comporta, così come il mancato rispetto delle istruzioni riportate nel presente manuale, l’annullamento della responsabilità...

  • Seite 25: Assemblaggio Motore - Tubo

    Verde-Giallo Terra ( ) 5. MESSA IN SERVIZIO La guida descrive soltanto la messa in servizio mediante un trasmettitore locale io Somfy di tipo Situo io. Per una messa in servizio mediante qualsiasi altro trasmettitore io, consultare la guida corrispondente.

  • Seite 26: Pre-Programmazione Del Trasmettitore Locale Io Somfy

    5.2. Pre-programmazione del trasmettitore locale io Somfy - Premere contemporaneamente i pulsanti Salita e Discesa: la tenda compie un breve movimento, il trasmettitore locale io Somfy viene pre-programmato nel motore. 5.3. 9HUL¿FD GHO VHQVR GL URWD]LRQH GHO PRWRUH 1) Premere il pulsante Salita del trasmettitore locale io Somfy: a) Se la tenda sale, il senso di rotazione è...
  • Seite 27 5) A metà altezza, premere brevemente il pulsante «my» per fermare la tenda.  3UHPHUH GL QXRYR LO SXOVDQWH ©P\ª ¿QR DO PRYLPHQWR GHOOD WHQGD L ¿QHFRUVD YHQJRQR LPSRVWDWL FRQVXOWDWH LO capitolo «Programmazione del primo trasmettitore locale io Somfy». Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 28: Programmazione Del Primo Trasmettitore Locale Io Somfy

    Consultare il manuale corrispondente. 6.2.2. Funzionamento con un sensore di vento io Somfy (tipo Eolis WireFree™ io) Consultare la guida del sensore di vento io Somfy per i dettagli riguardanti il suo funzionamento. Comportamento della tenda alla comparsa del vento In caso di vento, la tenda si muove per raggiungere il ¿QHFRUVD DOWR Ê...

  • Seite 29: Regolazioni Supplementari

    1) Premere il pulsante «my»: la tenda inizia a muoversi e si ferma nella posizione preferita (my).  3UHPHUH GL QXRYR LO SXOVDQWH ©P\ª ¿QR DO PRYLPHQWR GHOOD WHQGD OD SRVL]LRQH SUHIHULWD ,3 q eliminata. 7.2. Aggiunta/Eliminazione dei trasmettitori io e dei sensori io Somfy Consultare il manuale corrispondente. 7.3. 0RGL¿FD GHL ¿QHFRUVD /D PRGL¿FD GHL ¿QHFRUVD GLSHQGH GDO WLSR GL WHQGD...

  • Seite 30: Funzioni Avanzate

    3 livelli (forte-medio-basso). All’uscita dalla fabbrica, il motore è posizionato di default sul livello medio. Per sicurezza, questa funzione è raggiungibile dal trasmettitore io Somfy soltanto in 3 casi: ‡ dopo lo stop di 2 s dalla convalida delle regolazioni e prima della programmazione del primo trasmettitore io Somfy.

  • Seite 31: Consigli E Raccomandazioni

    , ¿QHFRUVD QRQ VRQR LPSRVWDWL 5HLPSRVWDUH L ¿QHFRUVD correttamente. 8.2. Sostituzione di un trasmettitore io Somfy perso o guasto Consultare il manuale corrispondente. 8.3. 5LWRUQR DOOD FRQ¿JXUD]LRQH RULJLQDOH 4XHVWR D]]HUDPHQWR HOLPLQD WXWWL L WUDVPHWWLWRUL WXWWL L VHQVRUL WXWWH OH UHJROD]LRQL GL ¿QHFRUVD H reinizializza il senso di rotazione e la posizione preferita (my) del motore.

  • Seite 32: Dati Tecnici

    230 V ~ 50 Hz Temperatura di utilizzo da - 20 °C a + 70 °C Grado di protezione: IP 44 Numero massimo di trasmettitori e di sensori associati Livello di sicurezza Classe I Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 33: Inleiding

    5.5. Opslaan van het eerste lokale Somfy io bedieningspunt 5.6. Controle van de afstellingen 1. INLEIDING De motor Sunea screen io is ontworpen om alle typen zonweringen met zijarmen en screens (met of zonder cassette) aan te drijven. ® Wat is io-homecontrol ®...

  • Seite 34: Veiligheid

    Elk gebruik buiten het door Somfy bepaalde toepassingsgebied is niet conform. Hierdoor en door het negeren van de instructies in deze handleiding, vervallen iedere aansprakelijkheid en garantie van Somfy.

  • Seite 35: Assemblage Motor - Buis

    Aarding ( ) 5. IN WERKING STELLEN De handleiding beschrijft alleen de installatie met behulp van een lokaal Somfy io bedieningspunt van het type Situo io. Raadpleeg voor het installeren met behulp van ieder ander io bedieningspunt de bijbehorende handleiding.

  • Seite 36: Controle Nemen Met Het Lokale Somfy Io Bedieningspunt

    Ga naar het hoofdstuk «Gebruik». 5.2. Controle nemen met het lokale Somfy io bedieningspunt - Druk tegelijkertijd op de OP en NEER toets: de zonwering beweegt kort, het lokale Somfy io bedieningspunt is aangemeld op de motor. 5.3. Controle van de draairichting van de motor...
  • Seite 37 6) Druk opnieuw op de «MY» toets tot de zonwering beweegt: de eindpunten zijn opgeslagen. Ga naar hoofdstuk «Programmeren van het eerste lokale Somfy io bedieningspunt». 5.4.2. Afstellen van screens uitsluitend met hoge stopper Voor zonweringen met hoge stopper (stoppen van de onderlat onder de bovenbak), stelt het bovenste eindpunt zich automatisch af terwijl het onderste eindpunt afgesteld moet worden.

  • Seite 38: Opslaan Van Het Eerste Lokale Somfy Io Bedieningspunt

    PROG 5.6. Controle van de afstellingen - Controleer de afstelling van de bovenste en onderste eindpunten met behulp van het lokale Somfy io bedieningspunt. 6. GEBRUIK 6.1. Standaard werking 6.1.1. Favoriete positie (“MY”) 'H¿QLWLH...

  • Seite 39: Extra Afstellingen

    3) Wijzig het onderste eindpunt van de zonwering met behulp van de OP of NEER toets. 4) Druk op de «MY» toets tot de zonwering beweegt: het nieuwe onderste eindpunt is geprogrammeerd. Copyright © 2011 Somfy SAS. All rights reserved.

  • Seite 40: Geavanceerde Functies

    ‡ Na de 2 seconden stop bij het controleren van de afstelling en vóór het opslaan van het eerste Somfy io bedieningspunt. ‡ Na het opslaan van het eerste Somfy io bedieningspunt en gedurende de 4 volgende cycli.

  • Seite 41: Tips En Adviezen

    De eindpunten zijn niet goed Stel de eindpunten bij. afgesteld. 8.2. Vervangen van een verloren of defect Somfy io bedieningspunt Raadpleeg de bijbehorende handleiding. 8.3. 7HUXJ QDDU GH RRUVSURQNHOLMNH FRQ¿JXUDWLH Dit resetten wist alle bedieningspunten, alle sensoren, alle ingestelde eindpunten en reset de draairichting en de favoriete positie (MY) van de motor.

  • Seite 42: Technische Gegevens

    868-870 MHz io homecontrol® tweerichting driebanden Voeding 230 V ~ 50 Hz Werkingstemperatuur - 20 °C tot + 70 °C Beschermingsklasse IP 44 Maximum aantal te programmeren bedieningspunten en sensoren Veiligheidsniveau Klasse I Copyright © 2011 Somfy SAS. All rights reserved.
  • Seite 44 Tel: +39-024847181 Tel. +351 229 396 840 United Arab Emirates: Czech Republic: Japan: Romania: Somfy Gulf Jebel Ali Free Zone Somfy, spol. s.r.o. SOMFY KK Somfy SRL Tel: +971 (0) 4 88 32 808 Tel: (+420) 296 372 486-7 Tel: +81 (0)45 481 6800 Tel.: +40 - (0)368 - 444 081...
