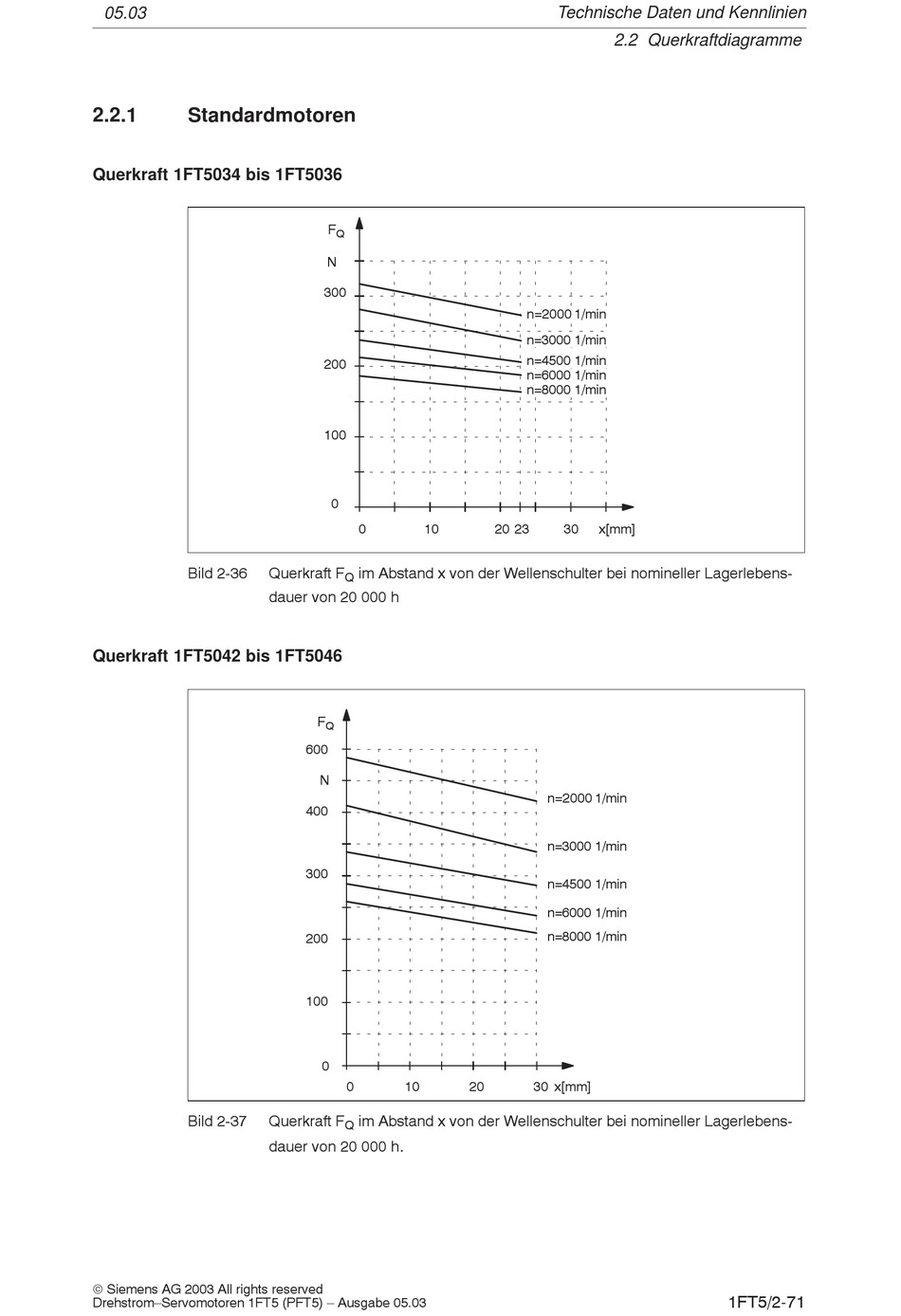

2.2.1 Standardmotoren
Querkraft 1FT5034 bis 1FT5036
Bild 2-36
Querkraft 1FT5042 bis 1FT5046
Bild 2-37
 Siemens AG 2003 All rights reserved
Drehstrom–Servomotoren 1FT5 (PFT5) – Ausgabe 05.03
F
Q
N
300
200
100
0
0 10
Querkraft F im Abstand x von der Wellenschulter bei nomineller Lagerlebens-
Q
dauer von 20 000 h
F
Q
600
N
400
300
200
100
0
0 10
Querkraft F im Abstand x von der Wellenschulter bei nomineller Lagerlebens-
Q
.
dauer von 20 000 h
Technische Daten und Kennlinien
2.2 Querkraftdiagramme
n=2000 1/min
n=3000 1/min
n=4500 1/min
n=6000 1/min
n=8000 1/min
20 23 30 x[mm]
n=2000 1/min
n=3000 1/min
n=4500 1/min
n=6000 1/min
n=8000 1/min
20 30 x[mm]
