STELVIO 4V - 1200

Kontrolle des Kupplungszylinders

Bei einem Austausch der Kupplung muss die Län-
ge der Kupplungs-Stellstange gemessen werden,
um die richtige Stange zu verwenden.
Beim Messen wie folgt vorgehen:
•
Die neue Kupplung an der Kurbelwelle
anbauen.
•
Den Stößelbecher der Kupplungssteu-
erung in das Getriebegehäuse einset-
zen.
•
Das Getriebegehäuse am Motorblock
anbauen.
•

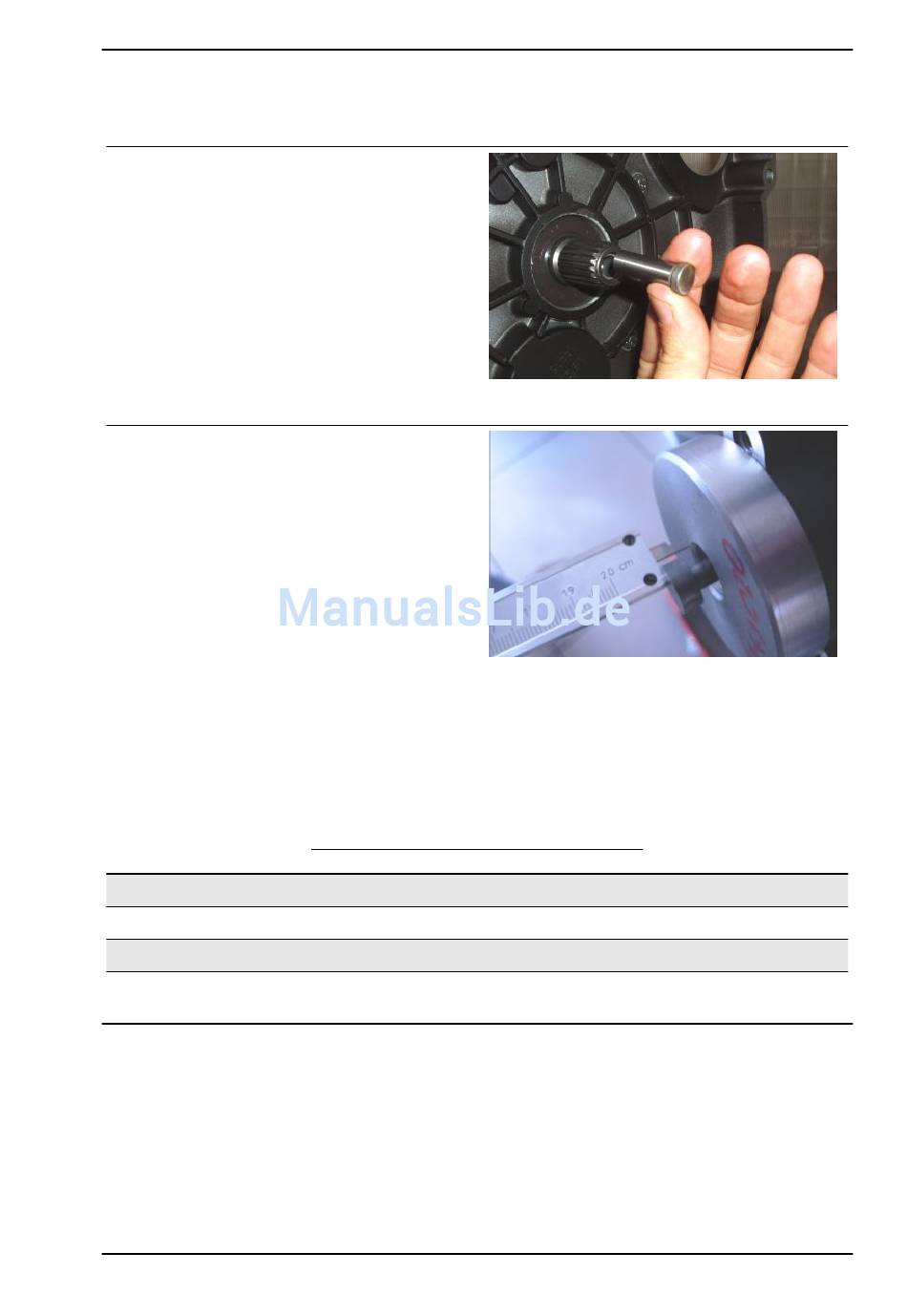

Das Werkzeug zum Festlegen der
Kupplungs-Stellstangenlänge in das
Getriebegehäuse einsetzen. .
•
Mit einer Tastlehre den Überstand der
Stange messen (siehe Foto).
•
Anhand des Messwertes aus der nach-
stehenden Tabelle die richtige Stange
auswählen:
Spezialwerkzeug
020678Y Werkzeug Kontrolle Kupplungsstan-
ge
Technische Angabe
Überstand 9,8 - 11,2 mm (0.386 - 0.441 in)
Überstand 8,3 - 9,7 mm (0.327 - 0.382 in)
Überstand 6,8 - 8,2 mm (0.268 - 0.323 in)
Überstand 5,3 - 6,7 mm (0.209 - 0.264 in)
AUSWAHL DER KUPPLUNGSSTANGE
Beschreibung/ Wert
Länge der Kupplungs-Stellstange (Cod. 976593) = 183 mm
(7.205 in)
Länge der Kupplungs-Stellstange (Cod. 976594) = 184,5 mm
(7.264 in)
Länge der Kupplungs-Stellstange (Cod. 976595) = 186 mm
(7.323 in)
Länge der Kupplungs-Stellstange (Cod. 976596) = 187,5 mm
(7.382 in)
Motor
MOT - 125
