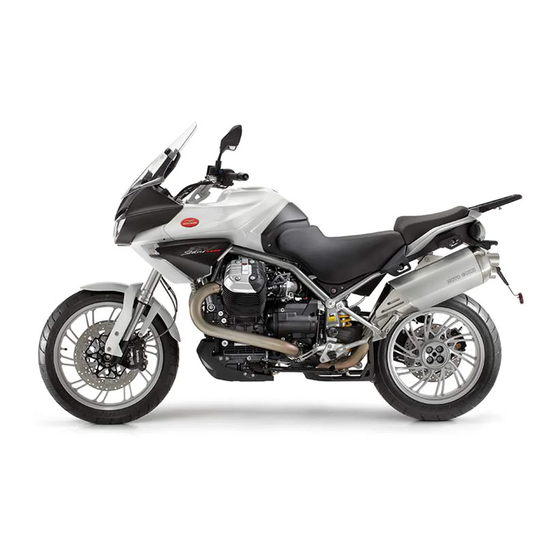

MOTO GUZZI Stelvio 1200 8V Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MOTO GUZZI Anleitungen
  4. Motorräder
  5. Stelvio 1200 8V
  6. Bedienungsanleitung

MOTO GUZZI Stelvio 1200 8V Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Stelvio 1200 8V:
Inhaltsverzeichnis

Werbung

Quicklinks

MOTO GUZZI MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung erstellt, damit Sie die Qualität des Fahrzeugs voll genießen können.
Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Sie enthält nützliche
Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erfahren Sie technische Details und Einzelheiten, die
Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug
vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Anleitung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf
dem neuen Eigentümer übergeben werden.
Moto Guzzi WIL U BEDANKEN
omdat u één van haar producten heeft gekozen. Wij hebben deze handleiding opgesteld opdat u de kwaliteiten ervan ten volle kan waarderen. Wij
raden aan om deze handleiding geheel door te lezen, voordat u met het voertuig gaat rijden. Het bevat informatie, raadgevingen en waarschuwingen
in verband met het gebruik van uw voertuig; daarnaast zal u eigenschappen, bijzonderheden en handigheidjes ontdekken die u ervan zullen overtuigen
dat u een juiste keuze heeft gemaakt. Wij zijn er zeker van dat indien u hier rekening mee zal houden, u makkelijk zal wennen aan uw nieuw voertuig,
waar u lang naar volle tevredenheid gebruik van zal kunnen maken. Deze uitgave is een integrerend deel van het voertuig, en bij verkoop van dit laatste
moet het worden overhandigd aan de nieuwe eigenaar.
Stelvio 1200 8V - Stelvio 1200 NTX
Ed. 11 2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MOTO GUZZI Stelvio 1200 8V

Inhaltszusammenfassung für MOTO GUZZI Stelvio 1200 8V

  • Seite 1 Deze uitgave is een integrerend deel van het voertuig, en bij verkoop van dit laatste moet het worden overhandigd aan de nieuwe eigenaar. Stelvio 1200 8V - Stelvio 1200 NTX Ed. 11 2011...
  • Seite 2 Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim autorisierten Moto Guzzi-Vertragshändler oder bei einer Moto Guzzi-Vertragswerkstatt durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw. besondere technische Kenntnisse.
  • Seite 3 Sicherheit der personen Persoonlijke veiligheid Die mangelnde oder nicht vollständige Beachtung Indien deze voorschriften niet of niet volledig worden dieser Vorschriften kann schwere Gefahren für die opgevolgd, kan dit ernstig letsel aan personen tot ge- Sicherheit und Unversehrtheit der Personen verursa- volg hebben.

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS INDEX ALLGEMEINE VORSCHRIFTEN........... ALGEMENE NORMEN..............Einleitung................. 10 Voorwaarde................10 Kohlenmonoxid................ 10 Koolmonoxide................10 Kraftstoff................... 11 Brandstof..................11 Heiße Bauteile................12 Warme onderdelen..............12 Start und Fahrt................. 12 Het vertrek en het rijden............. 12 Das Bremsen................12 De remming................12 Kontrolllampen.................
  • Seite 6 Schalter zum Abstellen des Motors..........54 SCHAKELAAR VOOR HET STILLEGGEN VAN DE MOTOR..54 Antiblockiersystem (ABS)............54 ABS systeem................. 54 Antiblockiersystem ATC (Antiskid system)........60 Systeem ATC (antislipsysteem)............. 60 Steckdose..................63 Stopcontact..................63 Het zadel..................64 Het zadel..................64 Sitzbanköffnung............... 65 Opening van het zadel...............
  • Seite 7 Kontrolle des elektrolytstandes..........122 Controle van het elektrolytpeil............ 122 Nachladen der Batterie............122 Oplading van de accu..............122 Längerer stillstand............... 123 Lange ernstige stilstand..............123 Sicherungen................. 125 Zekeringen..................125 Lampen..................129 Lampen..................129 Einstellung des scheinwerfers..........132 Regeling van de koplamp............132 Vordere Blinker................

  • Seite 9: Allgemeine Vorschriften

    Stelvio 1200 8V - Stelvio 1200 NTX Kap. 01 Allgemeine Vorschriften Hst. 01 Algemene normen...

  • Seite 10: Einleitung

    Einleitung Voorwaarde ANMERKUNG N.B. SPORTLICHER FAHRWEISE WANNEER HET VOERTUIG WORDT ODER WENN DAS FAHRZEUG AUF GEBRUIKT IN REGENACHTIGE OF NASSEN UND STAUBIGEN STRAS- STOFFIGE ZONES, OP SLECHTE WE- SEN BZW. AUF UNEBENEM GELÄN- GEN, OF WANNEER MEN SPORTIEF DE BENUTZT WIRD, MÜSSEN DIE RIJDT, MOETEN DE ONDERHOUDS- INSPEKTIONS- UND WARTUNGSAR- HANDELINGEN AAN DE HELFT VAN...

  • Seite 11: Kraftstoff

    Kraftstoff Brandstof Achtung LET OP DER FÜR DEN ANTRIEB IN VERBREN- DE BRANDSTOF DIE WORDT GE- NUNGSMOTOREN BENUTZTE BRUIKT VOOR DE AANDRIJVING VAN KRAFTSTOFF EXTREM ENT- DE ONTPLOFFINGSMOTOR IS UI- FLAMMBAR UND KANN UNTER BE- TERST BRANDBAAR EN KAN EXPLO- STIMMTEN UMSTÄNDEN EXPLOSIV SIEF WORDEN IN BEPAALDE OM- WERDEN.

  • Seite 12: Heiße Bauteile

    NEN HET UITSTROMEN VAN BRAND- STOF VEROORZAKEN. Heiße Bauteile Warme onderdelen Der Motor und die Teile der Auspuffanla- De motor en de onderdelen van de uit- ge werden sehr heiß und bleiben auch laatinstallatie worden zeer warm en blij- nach Abstellen des Motors noch für eine ven lang warm, ook nadat de motor wordt gewisse Zeit heiß.

  • Seite 13: Kontrolllampen

    TE PRESTATIES; WENDT ZICH ON- OFFIZIELLEN Moto Guzzi-VER- MIDDELLIJK TOT EEN OFFICIËLE TRAGSHÄNDLER AUFSUCHEN. Moto Guzzi DEALER. FALLS DIE ALARMKONTROLLE UND WANNEER DE CONTROLELAMP VAN EVENTUELLE ANZEIGE MOTORÖL- HET ALARM EN HET EVENTUELE OP- DRUCK AUF DEM DISPLAY PERMA- SCHRIFT VAN DE DRUK VAN DE MO- NENT LEUCHTEN ODER WÄHREND...

  • Seite 14: Verbrauchtes Motor- Und Getriebeöl

    Moto Guzzi-VERTRAGSHÄNDLER, UITGEVOERD WERD, MOET U ZICH UM DIE ANLAGE ZU PRÜFEN. VOOR EEN CONTROLE VAN DE IN- STALLATIE WENDEN TOT EEN OFFI- CIËLE Moto Guzzi DEALER. Verbrauchtes Motor- und Gebruikte olie van motor en Getriebeöl versnellingsbak Achtung LET OP...

  • Seite 15: Freisetzung Von Altöl In Die Umwelt Vermeiden

    NACH DER ARBEIT MIT ÖL SOLLTEN MEN RAADT AAN OM DE HANDEN HÄNDE GRÜNDLICH GEWA- ZORGVULDIG TE WASSEN NA HET SCHEN WERDEN. HANTEREN VAN OLIE. ALTÖL MUSS ZU EINER ALTÖLSAM- BEZORG HEM AAN OF LAAT HEM OP- MELSTELLE GEBRACHT ODER VOM HALEN DOOR HET DICHTSTBIJZIJN- LIEFERANTEN ABGEHOLT WERDEN.

  • Seite 16: Elektrolyt Und Wasserstoffgas Der Batterie

    FÄLLIG MIT DEN AUGEN IN BERÜH- CONTACT MET DE OGEN, SPOELT RUNG, VIEL KALTEM MEN ONMIDDELLIJK MET OVER- SAUBEREM WASSER AUSSPÜLEN VLOEDIG KOUD EN REIN WATER, EN UND SOFORT EINEN ARZT AUFSU- RAADPLEEGT MEN ONMIDDELLIJK CHEN. EEN ARTS. VON KINDERN FERNHALTEN. BUITEN BEREIK VAN KINDEREN HOUDEN Elektrolyt und Wasserstoffgas...
  • Seite 17 ARZT AUFSUCHEN. BEI VERSEHENT- MEN VIJFTIEN MINUTEN LANG OVER- LICHER EINNAHME, GROSSE MEN- VLOEDIG WASSEN MET WATER EN GEN WASSER ODER MILCH TRIN- ONMIDDELLIJK OOGARTS KEN, ANSCHLIESSEND MAGNESIUM- RAADPLEGEN. WANNEER HET TOE- MILCH ODER PFLANZENÖL TRINKEN VALLIG ZOU WORDEN INGESLIKT, UND DANN UMGEHEND EINEN ARZT MOET MEN VEEL WATER OF MELK AUFSUCHEN.

  • Seite 18: Ständer

    Ständer Standaard VOR DER ANFAHRT SICHERSTEL- VÓÓR HET VERTREK CONTROLEERT LEN, DASS DER STÄNDER RICHTIG MEN OF DE STANDAARD VOLLEDIG RUHEPOSITION EINGE- INGEKLAPT IS. KLAPPT IST. BELAST DE LATERALE STANDAARD WEDER DAS EIGENE NOCH DAS BEI- NIET MET UW GEWICHT OF DAT VAN FAHRERGEWICHT AUF DEN SEITEN- DE PASSAGIER.

  • Seite 19: Fahrzeug

    Stelvio 1200 8V - Stelvio 1200 NTX Kap. 02 Fahrzeug Hst. 02 Voertuig...
  • Seite 20 02_01...

  • Seite 21: Anordnung Der Hauptkomponenten

    02_02 Anordnung der Plaats van de hoofdzakelijke Hauptkomponenten (02_02) onderdelen (02_02) Zeichenerklärung (Modellversion Legende (versie NTX): NTX): 1. Voorlicht 1. Scheinwerfer 2. Stopcontact 12V 2. 12V-Steckdose 3. Instrumentenbord 3. Armaturenbrett 4. Linker achteruitkijkspiegel 4. Rückspiegel links 5. Dop van de brandstoftank 5.
  • Seite 22 10. Werkzeugfach 10. Gereedschapsruimte 11. Beifahrer-Haltegriff 11. Handgreep voor de passagier 12. Linker Seitenkoffer 12. Linker zijkoffertje 13. Beifahrer-Trittbrett links 13. Linker voetensteun van de pas- 14. Fahrer-Trittbrett links sagier 15. Seitenständer 14. Linker voetensteun van de be- 16. Hauptständer stuurder 17.
  • Seite 23 02_03...
  • Seite 24 02_04 Zeichenerklärung (Standard-Modell- Legende (standaard versie): version): 1. Voorlicht 1. Scheinwerfer 2. Stopcontact 12V 2. 12V-Steckdose 3. Instrumentenbord 3. Armaturenbrett 4. Linker achteruitkijkspiegel 4. Rückspiegel links 5. Dop van de brandstoftank 5. Benzintankdeckel 6. Brandstoftank 6. Kraftstofftank 7. Accu 7. Batterie 8.
  • Seite 25 13. Beifahrer-Trittbrett links 13. Linker voetensteun van de pas- 14. Fahrer-Trittbrett links sagier 15. Seitenständer 14. Linker voetensteun van de be- 16. Schalthebel stuurder 17. Motoröl-Messstab 15. Laterale standaard 18. Spitze Karosserie-Unterteil 16. Commandohendel voor het 19. Motorölfilter schakelen 20. Hinterradbremshebel 17.

  • Seite 26: Das Cockpit

    02_05 Das cockpit (02_05) dashboard (02_05) Zeichenerklärung Anbringung Bedie- Legende en plaats van de comman- nelemente/Instrumente: do's / instrumenten: 1. Kupplungshebel 1. Bedieningshendel van de kop- 2. Instrumente und Anzeigen peling 3. Zündschloss / Lenkerschloss 2. Instrumenten en indicatoren 4. Bremshebel Vorderradbremse 3.

  • Seite 27: Instrumente

    10. Hupenschalter 9. Knop verwarmde handvaten 11. Blinkerschalter (optioneel) 12. Taste MODE 10. Drukknop van de akoestische 13. Schalter für Zusatz-Scheinwer- melder fer (muss bei Einbau der Vor- 11. Schakelaar van de richtingaan- richtung aktiviert werden) wijzers 14. Schalter ABS-Ausschalten (wo 12.
  • Seite 28 Schlüssels wenden Sie sich bitte moet men zich wenden tot een officiële an einen offiziellen Moto Guzzi Vertrags- Moto Guzzi dealer. Wanneer het voertuig händler. Bei der Übergabe des Fahr- wordt overhandigd, zal ongeveer 10 se- zeugs, wird für ungefähr zehn Sekunden, conden lang na het draaien van de sleutel nachdem der Schlüssel auf ON gedreht...

  • Seite 29: Kontrolllampeneinheit

    Kontrolllampeneinheit (02_07) Groep controlelampen (02_07) Zeichenerklärung: Legende: 1. Seitenständerkontrolle (gelb) 1. Controlelamp van de laterale 2. ABS-Kontrolle (Anti-lock Bra- kruk (geel) king System) (gelb) (wo vorge- 2. Controlelamp ABS (Anti-lock sehen) Braking System) (geel) (waar 3. Benzinreservekontrolle (oran- voorzien) 3. Controlelamp van de brandstof- 4.
  • Seite 30 Der Zeiger des Drehzahlmessers stellt Na twee seconden duiden alle instru- sich auf den vom Nutzer eingegebenen menten onmiddellijk de huidige waarde Höchstwert van de gemeten grootheden aan. Nach zwei Sekunden zeigen alle Instru- De standaard instellingen die worden mente sofort den Istwert der Messwerte weergegeven op het display, zijn de vol- gende: Folgende Standard-Einstellungen wer-...

  • Seite 31: Steuertasten

    Steuertasten (02_10, 02_11, Commandotoetsen (02_10, 02_12, 02_13, 02_14, 02_15, 02_11, 02_12, 02_13, 02_14, 02_16, 02_17, 02_18) 02_15, 02_16, 02_17, 02_18) • • Den Wählschalter nach rechts Verplaats de schakelaar naar (DX) oder links (SX) stellen, um rechts (DX) of naar links (SX) die Menupunkte zu durchblät- om de selecties te overlopen in tern.

  • Seite 32: Teilstrecken-Kilometerzäh- Ler

    DRUCK (KÜRZER ALS EINE SEKUN- KORT (MINDER DAN 1 SECONDE) OP WÄHLSCHALTER DE SCHAKELAAR TE DRUKKEN, IN NACH RECHTS ODER LINKS ANGE- DE POSITIE DX OF SX. (**) ZEIGT WERDEN. (**) Die Anzeige der Teilstrecken-Werte er- De aanduiding van het weergegeven par- folgt am unteren Display-Bereich (E).
  • Seite 33 Die Funktion TRIP umfasst die Funktio- De functie TRIP bevat alle functies waar- nen, die dem Bediener die Kommunika- mee de gebruiker met het systeem kan tion mit dem System ermöglichen. werken. Zum Öffnen der Funktion TRIP: Om de functie TRIP te bereiken: •...
  • Seite 34 ATC (Antiskid system) ATC (Antiskid system) Wird das Bordtagebuch TRIP mit kurzem U kunt het trefwoord ATC weergeven Druck nach rechts oder links auf die Tas- door het boordjournaal TRIP te doorlo- te MODE durchblättert, kann der Menu- pen door de MODE commandotoets kort punkt ATC angezeigt werden.
  • Seite 35 ANMERKUNG N.B. BEIM ERSTMALIGEN ANSCHLIES- BIJ DE EERSTE AANSLUITING VAN SEN DER BATTERIE IST DAS SYSTEM DE ACCU IS HET SYSTEEM NIET AC- NICHT EINGESCHALTET. TIEF. ANMERKUNG N.B. NACH AUSSCHALTEN DES ZÜND- ALS HET INSTRUMENTENPANEEL SCHLOSSES BEHÄLT DAS ATC-SYS- VAN HET VOERTUIG IS UITGESCHA- TEM BEIM NÄCHSTEN EINSCHALTEN KELD, ZAL BIJ DE VOLGENDE IN- DIE VORHER GEWÄHLTEN EINSTEL-...

  • Seite 36: Fortschrittliche Funktionen

    Ein weiteres Drücken nach Ablauf dieser tijdmeting, herbegint de chronometer Zeit gestattet die Angabe zu speichern vanaf nul. und den nächsten Messwert zu starten. Na deze periode zal de volgende druk het Mit einem langen Druck auf den Wähl- opslaan van het gegeven en het begin schalter wird die Serie der Registrierun- van de volgende meting veroorzaken.

  • Seite 37: Einstellungen

    Das Konfigurationsmenü hat folgende De items van het configuratiemenu zijn Menupunkte: de volgende: - BEENDEN - EXIT - EINSTELLUNGEN - INSTELLINGEN - CHRONOMETER - CHRONOMETER - DIAGNOSE - DIAGNOSTIEK - SPRACHEN - TALEN 02_20 EINSTELLUNGEN INSTELLINGEN Wird die Auswahl bestätigt (langer Druck Wanneer men de selectie bevestigt (lan- auf den Wählschalter) werden bei den ge druk op de keuzeschakelaar) op IN-...

  • Seite 38: Einstellung Uhrzeit

    EINSTELLUNG UHRZEIT REGELING VAN HET UUR In diesem Modus wird die Uhrzeit einge- In deze modaliteit wordt de waarde van stellt. In dieser Funktion wird bei jedem de klok ingesteld. Binnenin de functie Druck auf den Wählschalter jeweils um verhoogt bij elke druk op de keuzescha- eine Stunde bis 12 oder 24 vorgestellt.
  • Seite 39 GANGWECHSEL SCHAKELEN In diesem Modus kann der Schwellen- In deze functie stelt men de waarde van wert für den Gangwechsel eingestellt de schakellimiet in. Eens de functie wordt werden. Nach Öffnen der Funktion wird bereikt, verschijnt op het display de op- am Display in der eingestellten Sprache schrift "SCHAKELEN"...

  • Seite 40: Hintergrundbeleuchtung

    HINTERGRUNDBELEUCHTUNG RETROVERLICHTING Mit dieser Funktion kann die Helligkeit Met deze functie kan de intensiteit van de der Hintergrundbeleuchtung auf drei Stu- retroverlichting ingesteld worden op drie fen eingestellt werden. niveau's. In dieser Funktion werden bei jedem kur- Binnenin deze functie verschijnen bij elke zen Druck auf den Wählschalter nachei- druk op de keuzeschakelaar cyclisch de nander folgende zwei Symbole ange-...
  • Seite 41 12H / 24H 12H / 24H Mit dieser Funktion wird der Modus für Deze functie selecteert de weergavemo- die Anzeige der Uhrzeit ausgewählt. In daliteit van het uur. Binnenin deze functie dieser Funktion werden bei jedem kurzen verschijnen bij elke druk op de keuze- Druck auf den Wählschalter nacheinan- schakelaar cyclisch de volgende twee der folgende zwei Formate angezeigt:...
  • Seite 42 Am Ende des Arbeitsvorgangs stellt sich Op het einde van de handeling keert het das Display auf EINSTELLUNGEN zu- dashboard terug naar het menu INSTEL- rück. LINGEN. Handelt es sich um die erste Speiche- Wanneer voor de eerste keer wordt op- rung, muss nur der neue Code eingege- geslagen, wordt enkel het invoeren van ben werden.
  • Seite 43 Am Ende des Arbeitsvorgangs stellt sich Op het einde van de handeling keert het das Display auf EINSTELLUNGEN zu- dashboard terug naar het menu INSTEL- rück. LINGEN. CHRONOMETER CHRONOMETER Wird die Auswahl bestätigt (langer Druck Wanneer men de selectie bevestigt (lan- auf die Taste SET) werden bei den ge druk op de drukknop SET) op CHRO- CHRONOMETER folgende Optionen an-...
  • Seite 44 Zugriffscode eingege- te activeren moet de toegangscode inge- ben werden, der ausschließlich den Kun- voerd worden, die enkel in het bezit is van dendienststellen Moto Guzzi bekannt ist. de assistentiecentra van Moto Guzzi. SPRACHEN TALEN Durch diese Funktion kann die am Dis- In deze functie is het mogelijk om de taal play anzuzeigende Sprache ausgewählt...

  • Seite 45: Alarmanzeige

    GRENZWERT SERVICE LIMIET VAN DE SERVICE Beim Überschreiten des Grenzwertes für Wanneer de limieten van de onderhouds- die Wartungsintervalle erscheint eine intervals worden overschreden, ver- Ikone mit dem Symbol eines Schrauben- schijnt een icoon met het symbool van de schlüssels (H). Engelse sleutel (H).

  • Seite 46: Zündschlüsselschalter

    Ein kurzzeitiges Einschalten der Alarm- Wanneer de alarmcontrolelampen en de kontrolle und des SERVICE-Symbols icoon SERVICE eventjes oplichten, zijn sind kein Zeichen für Störungen. er geen slechte werkingen aanwezig. Zündschlüsselschalter Startschakelaar (02_26) (02_26) De ontstekingsschakelaar bevindt zich op de bovenste plaat van de kop van het Das Zündschloss befindet sich an der stuur.

  • Seite 47: Lenkerschloss Absperren

    LOCK: Die Lenkung ist blockiert. Es ist LOCK: Het stuur is geblokkeerd. Het is nicht möglich den Motor zu starten und niet mogelijk om de motor te starten en die Beleuchtung einzuschalten. Der om de lichten te activeren. Het is mogelijk Schlüssel kann abgezogen werden.

  • Seite 48: Parkleuchten

    WÄHREND DER FAHRT AUF "LOCK" LE OVER HET VOERTUIG NIET VER- DREHEN. LIEST. Parkleuchten (02_28) Parkeerlichten (02_28) Das Fahrzeug ist mit vorderen und hint- Het voertuig is voorzien van parkeerlich- eren Standlichtern ausgestattet. Wenn ten vooraan en achteraan. Het wordt möglich, das Fahrzeug in dafür vorgese- steeds aangeraden om het voertuig te hene Plätze an gut beleuchteten Orten...

  • Seite 49: Hupendruckknopf

    Hupendruckknopf (02_29) drukknop voor de claxon (02_29) ANMERKUNG N.B. ELEKTRISCHEN BAUTEILE FUNKTIONIEREN NUR, WENN DAS ELEKTRISCHE ONDERDELEN ZÜNDSCHLOSS AUF"O" STEHT. WERKEN ENKEL WANNEER DE ONT- STEKINGSSCHAKELAAR ZICH IN PO- SITIE "ON" BEVINDT Beim Drücken schaltet sich die Hupe ein. De akoestische melder wordt in werking gesteld door op de drukknop te drukken.

  • Seite 50: Lichtumschalter

    Wenn nach links abgebogen werden soll, Verplaats de schakelaar naar links, om den Blinkerschalter nach links stellen; aan te duiden dat men naar links draait; Wenn nach rechts abgebogen werden verplaats de schakelaar naar rechts, om soll, den Blinkerschalter nach rechts stel- aan te duiden dat men naar rechts draait.

  • Seite 51: Lichthupentaste

    Licht-Wechselschalter Schakelaar van de lichten • • In mittlerer Position sind die In de centrale positie zijn de po- Standlichter, die Armaturen- sitielichten, het licht van het brettbeleuchtung und das Ab- dashboard en het dimlicht blendlicht immer eingeschaltet. steeds geactiveerd. •...
  • Seite 52 Das Ein- und Ausschalten der beheizte De activering en de desactivering van de Handgriffe erfolgt durch längeren Druck handvaten gebeurt door lang op het com- auf die Taste. Das Ein- und Ausschalten mando te drukken; deze handeling kan kann auch während der Fahrt erfolgen. ook uitgevoerd worden wanneer het voertuig rijdt.
