20
de | Montage
3.2.9
Setzen des 100-Ohm-Abschlussjumpers
Die RS-485-Schnittstelle innerhalb der NurseCall Main Unit bzw. NurseCall Relay Unit kann mit
einem Jumper konfiguriert werden.
1.
2.
3.
4.
HINWEIS!
Wenn Sie die NurseCall Main Unit nicht auseinander bauen möchten, können Sie auch die
Stifte 3 und 4 des Anschlusses kurzschließen. Dies hat die gleiche Wirkung wie das oben
beschriebene Setzen des Jumpers.
Informationen zur Anschlussbelegung finden Sie im Abschnitt A.7.4 RS-485-Buchse (Rückseite),
Seite 61.
F.01U.262.686 | V1.1 | 2012.01
Bauen Sie die Unit auseinander (siehe Abschnitt 7.5.1 Auseinanderbauen der Unit,
Seite 50).
Nehmen Sie die Platine heraus (siehe Abschnitt Entnehmen der Platine, Seite 50).

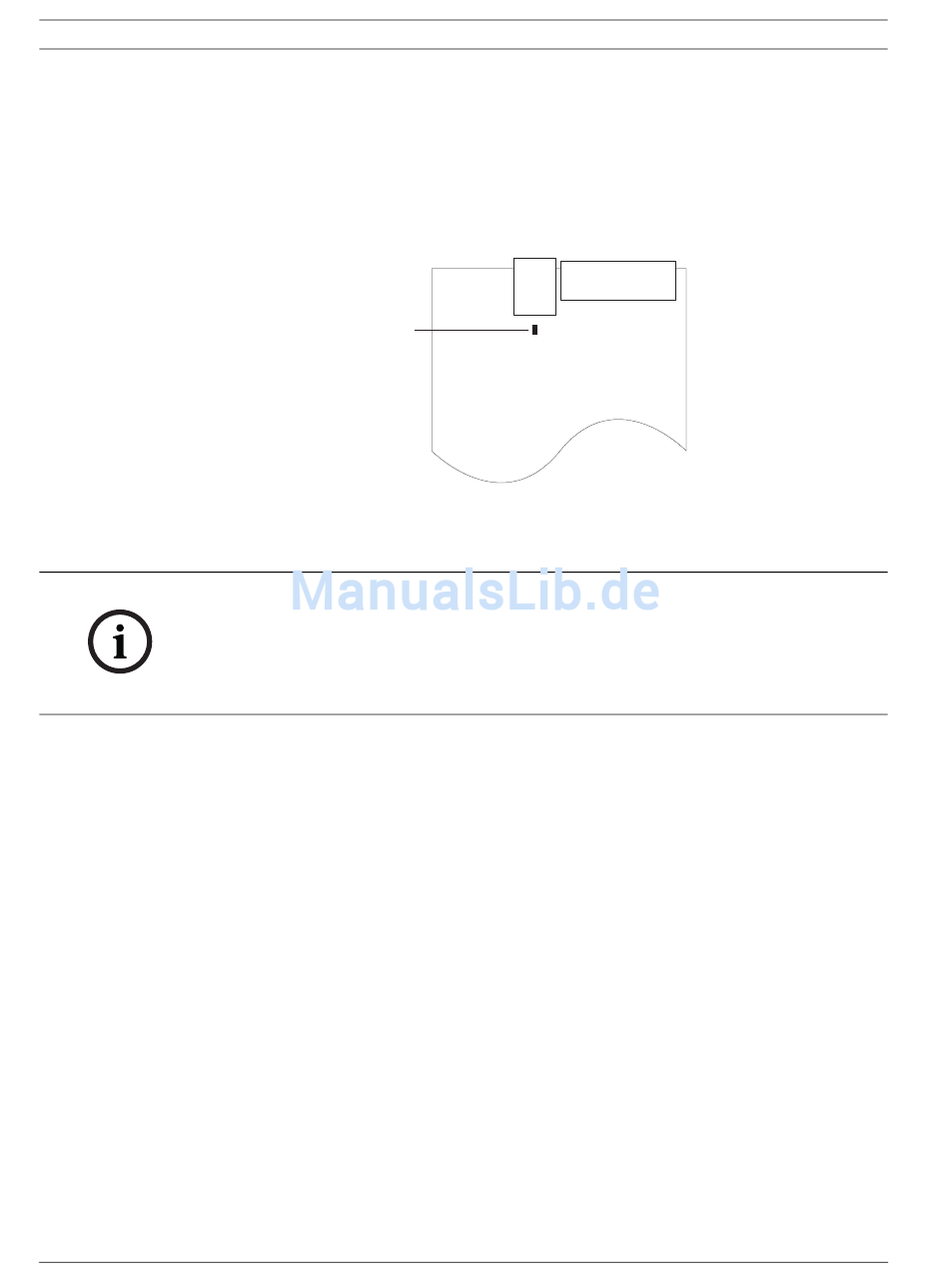

Setzen Sie den 100-Ohm-Abschlussjumper J112 (1).
1
Bauen Sie die Platine wieder ein, und setzen Sie die Unit wieder zusammen. Gehen Sie
dazu in der umgekehrten Reihenfolge wie beim Auseinanderbauen vor; siehe
Abschnitt 7.5.1 Auseinanderbauen der Unit, Seite 50.
Bedienungsanleitung
NurseCall Main Unit
Bosch Security Systems
