NurseCall Main Unit

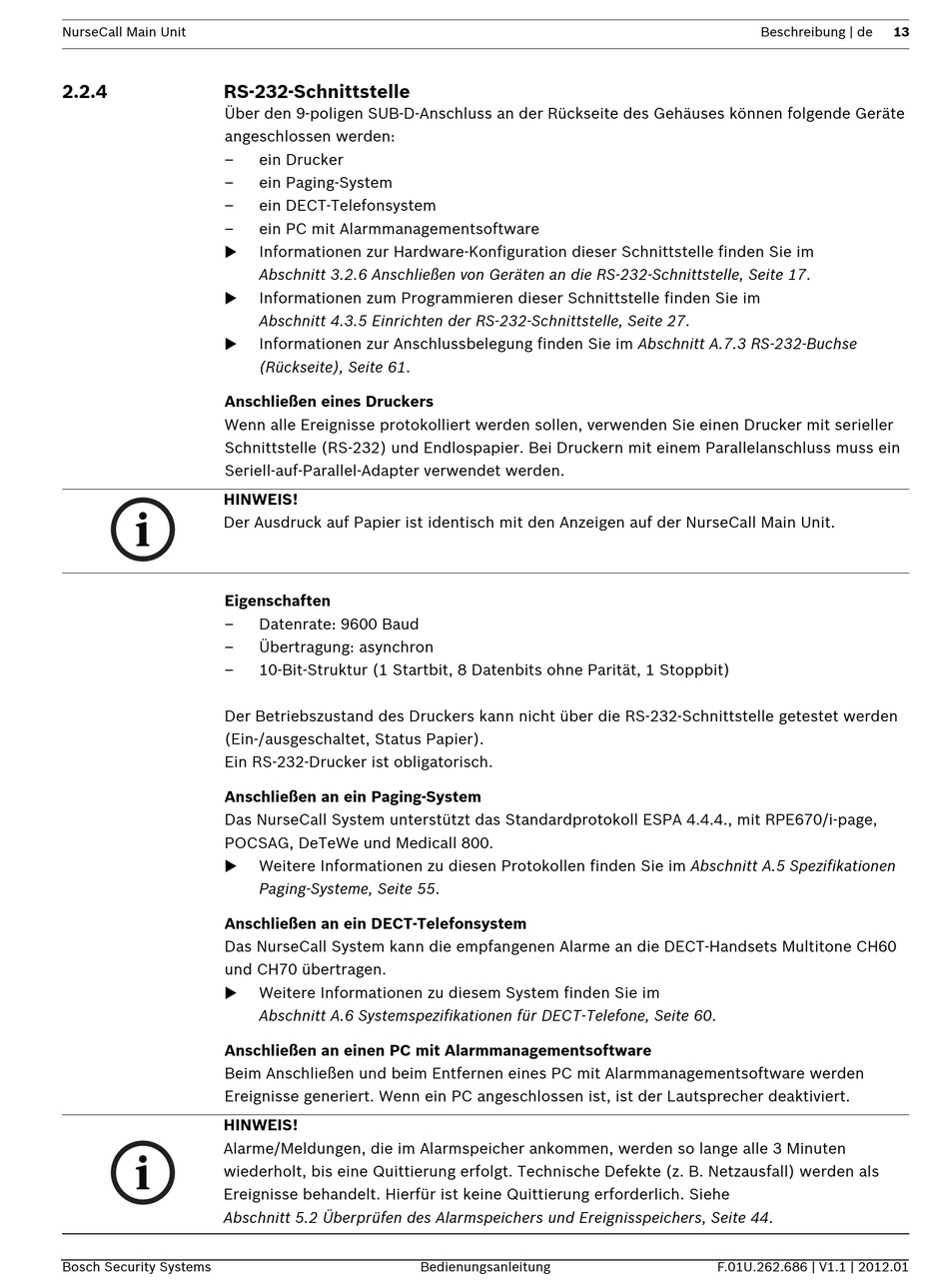

2.2.4
RS-232-Schnittstelle
Über den 9-poligen SUB-D-Anschluss an der Rückseite des Gehäuses können folgende Geräte
angeschlossen werden:
–
–
–
–
Anschließen eines Druckers
Wenn alle Ereignisse protokolliert werden sollen, verwenden Sie einen Drucker mit serieller
Schnittstelle (RS-232) und Endlospapier. Bei Druckern mit einem Parallelanschluss muss ein
Seriell-auf-Parallel-Adapter verwendet werden.
HINWEIS!
Der Ausdruck auf Papier ist identisch mit den Anzeigen auf der NurseCall Main Unit.
Eigenschaften
–
–
–
Der Betriebszustand des Druckers kann nicht über die RS-232-Schnittstelle getestet werden
(Ein-/ausgeschaltet, Status Papier).
Ein RS-232-Drucker ist obligatorisch.
Anschließen an ein Paging-System
Das NurseCall System unterstützt das Standardprotokoll ESPA 4.4.4., mit RPE670/i-page,
POCSAG, DeTeWe und Medicall 800.
Anschließen an ein DECT-Telefonsystem
Das NurseCall System kann die empfangenen Alarme an die DECT-Handsets Multitone CH60
und CH70 übertragen.
Anschließen an einen PC mit Alarmmanagementsoftware
Beim Anschließen und beim Entfernen eines PC mit Alarmmanagementsoftware werden
Ereignisse generiert. Wenn ein PC angeschlossen ist, ist der Lautsprecher deaktiviert.
HINWEIS!
Alarme/Meldungen, die im Alarmspeicher ankommen, werden so lange alle 3 Minuten
wiederholt, bis eine Quittierung erfolgt. Technische Defekte (z. B. Netzausfall) werden als
Ereignisse behandelt. Hierfür ist keine Quittierung erforderlich. Siehe
Abschnitt 5.2 Überprüfen des Alarmspeichers und Ereignisspeichers, Seite 44.
Bosch Security Systems
ein Drucker
ein Paging-System
ein DECT-Telefonsystem
ein PC mit Alarmmanagementsoftware
Informationen zur Hardware-Konfiguration dieser Schnittstelle finden Sie im
Abschnitt 3.2.6 Anschließen von Geräten an die RS-232-Schnittstelle, Seite 17.
Informationen zum Programmieren dieser Schnittstelle finden Sie im
Abschnitt 4.3.5 Einrichten der RS-232-Schnittstelle, Seite 27.
Informationen zur Anschlussbelegung finden Sie im Abschnitt A.7.3 RS-232-Buchse
(Rückseite), Seite 61.
Datenrate: 9600 Baud
Übertragung: asynchron
10-Bit-Struktur (1 Startbit, 8 Datenbits ohne Parität, 1 Stoppbit)
Weitere Informationen zu diesen Protokollen finden Sie im Abschnitt A.5 Spezifikationen
Paging-Systeme, Seite 55.
Weitere Informationen zu diesem System finden Sie im
Abschnitt A.6 Systemspezifikationen für DECT-Telefone, Seite 60.
Bedienungsanleitung
Beschreibung | de
13
F.01U.262.686 | V1.1 | 2012.01
