NurseCall Main Unit
A.7

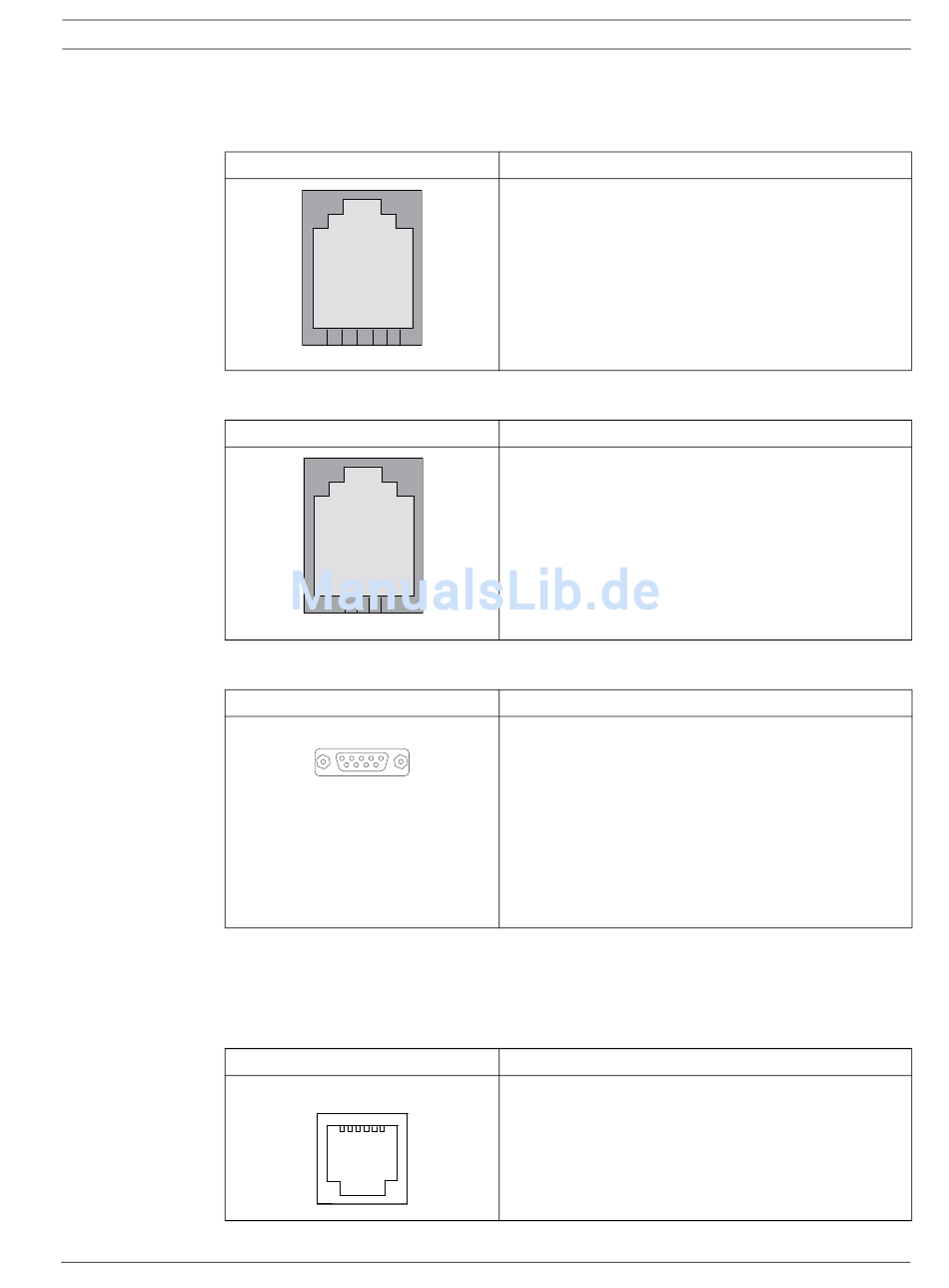

Anschlüsse
A.7.1
"LINE"-Buchse (Unterseite)
"LINE"-Buchse
A.7.2
Buchse für Netzteilkabel (Unterseite)
"10V AC"-Buchse
A.7.3
RS-232-Buchse (Rückseite)
RS-232-Buchse
Die Werte in Klammern gelten für die Paging-Jumpereinstellung. Siehe Abschnitt Setzen der
Jumper für Paging-Systeme (außer Medicall 800) und Drucker:, Seite 18.
A.7.4
RS-485-Buchse (Rückseite)
RS-485-Buchse
Bosch Security Systems
1 2 3 4 5 6
1 2 3 4
5
4
3
2
1
9
8 7
6
1 2 3 4 5 6
Bedienungsanleitung
Belegung
1. Flash Daten GND
2. nicht belegt
3. nicht belegt
4. nicht belegt
5. nicht belegt
6. Flash Daten EIN/AUS
Belegung
1. nicht belegt
2. AC-1 10-12 V AC
3. AC-2
4. GND
Belegung
1. ---
2. TXD (RXD)
3. RXD (TXD)
4. ---
5. GND
6. ---
7. CTS
8. RTS
9. ---
Belegung
1. Relaisausgang (a)
2. RS485 (A)
3. Abschluss = RS485 (A)
4. RS485(A) bei Verwendung als Abschlusswiderstand
5. RS485 (B)
6. Relaisausgang (b)
| de
61
F.01U.262.686 | V1.1 | 2012.01
