Befestigen der Halterung zur hängenden Rohrmontage oder Halterung zur hängende Wandmontage Herstellen von Anschlüssen im Gerät Anschlüsse für Video, Steuerung, Alarm und Relais Übertragen von Video‑ und Steuerdaten mit einem LWL-Ethernet-Medienkonverter Bosch Security Systems Installationsanleitung 2017.09 | v1.0 | F.01U.250.239...
Brand oder einem elektrischen Schlag führen kann. Verschütten Sie keinesfalls Flüssigkeiten über dem Gerät. Stellen Sie keine mit Flüssigkeit gefüllten Behälter wie beispielsweise Vasen oder Tassen auf dem Gerät ab. 2017.09 | v1.0 | F.01U.250.239 Installationsanleitung Bosch Security Systems...
Seite 5
10. Sicherheitstest: Sicherheitstests müssen nach der Wartung oder Instandsetzung des Geräts durchgeführt werden, um den ordnungsgemäßen Betrieb zu gewährleisten. 11. Installation: Bei der Installation sind die Anweisungen des Herstellers und die jeweils zutreffenden Vorschriften für elektrische Anlagen zu beachten. Bosch Security Systems Installationsanleitung 2017.09 | v1.0 | F.01U.250.239...

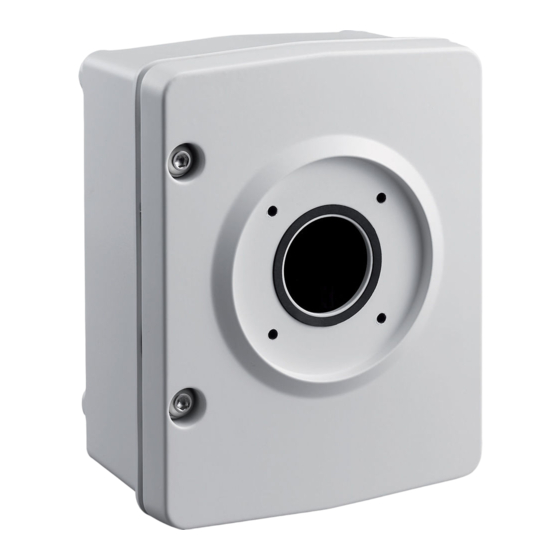

Anschlussbox 12. Zubehör und Veränderungen: Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Jede Veränderung des Geräts, die nicht ausdrücklich von Bosch genehmigt wurde, führt zum Erlöschen der Gewährleistung oder, im Fall einer Autorisierungsvereinbarung, zum Erlöschen der Autorisierung zur Verwendung des Geräts.
Videosignalverlust Videosignalverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Zur Minimierung des Verlustrisikos von digitalen Daten empfiehlt Bosch Security Systems den Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten.
Security Systems Vertretung oder den Kundendienst. – Falls Komponenten beschädigt erscheinen, darf das Gerät nicht verwendet werden. Bitte setzen Sie sich bei Beschädigungen mit Bosch Security Systems in Verbindung. – Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts. Sollte das Gerät zu Reparaturzwecken eingesendet werden müssen, ist daher für den Transport...
Seite 9
Auspacken | de – PH2-Kreuzschlitzschraubendreher – Steckschlüssel und 9/16"-Steckschlüsseleinsatz – Bandspanner (Bosch Teilenummer TC9311PM3T) – bei Montage einer Masthalterung – NPS-Kabelkanalverbinder (20 mm) – bei Montage einer Masthalterung mit VG4-ARM- WPLATE Bosch Security Systems Installationsanleitung 2017.09 | v1.0 | F.01U.250.239...
Im Rahmen der Gebäudeinstallation ist ein Nebenstromkreisschutz mit einem zugelassenen zweipoligen 20-A-Überlastschalter oder mit für die Lasten im Nebenstromkreis geeigneten Sicherungen erforderlich. Es muss eine leicht zugängliche zweipolige Unterbrechungsvorrichtung mit einem Kontaktabstand von mindestens 3 mm eingebaut werden. 2017.09 | v1.0 | F.01U.250.239 Installationsanleitung Bosch Security Systems...
Anweisungen in der Bedienungsanleitung, die zum Lieferumfang des Bandspanners gehört, um den Mastmontageadapter sicher am Mast zu montieren. Setzen Sie sich mit Ihrer Bosch Geschäftsstelle in Verbindung, um den Bandspanner (Teilenummer TC9311PM3T) zu bestellen. Befestigen Sie das Gerät mit den 4 Schrauben (3/8 x 1 3/4") und Federsicherungsscheiben (im Lieferumfang enthalten) am Adapter für Eckenmontage...
Seite 12
Ein-/Ausgangsdurchführung; 15-mm- Anschluss P105; nicht verwendet NPS-Kabelverschraubung Ethernet-Anschluss 10 Linker Kabelkanal; für Stromkabel; 20-mm-NPS-Kabelverschraubung Anschluss P107; 24 VAC zur Kamera 11 Rechter Kabelkanal; für Video‑, Steuer‑ und Alarmkabel; 20-mm-NPS-Kabelverschraubung Ein-/Ausgangsdurchführung; 15-mm- NPS-Kabelverschraubung 2017.09 | v1.0 | F.01U.250.239 Installationsanleitung Bosch Security Systems...
Seite 13
Kamera Masse Heizelement Heizelement Stromversorgung 24 VAC 24 VAC (24 VAC) (24 VAC) (Armkabelbaum) Tabelle 3.1: Anschlüsse des Überwachungsschranks Siehe auch – Verlegen der Kabel und Befestigen der Stecker, Seite 12 Bosch Security Systems Installationsanleitung 2017.09 | v1.0 | F.01U.250.239...
Seite 15
Schließen Sie die dritte Ader an den Kontakt 3 (Schutzleiter) an. Entnehmen Sie die Anschlussbelegung den Angaben für den Stecker P107 in der obigen Tabelle. Eine grafische Darstellung finden Sie in der nachfolgenden Abbildung: Bosch Security Systems Installationsanleitung 2017.09 | v1.0 | F.01U.250.239...
Seite 17
Anschlussbox Installation der Anschlussbox | de Anschließen der 24-VAC-Stromkabel im NDA-U-PA0 Gerät Eingehende 24-VAC-Stromkabel (von PA1 oder PA2 Gerät) Erdungsleiter Anschluss P101 9. Führen Sie zum Fortsetzen der Installation die Anweisungen in Befestigen der Tür, Seite 18 aus. Siehe auch –...
Wenn die Scharnierstifte der Tür nicht vollständig durch die Scharnierösen des Geräts greifen, um es mit der Tür zu verriegeln, kann dies zu schweren Verletzungen oder Verletzungen mit Todesfolge führen. Gehen Sie vorsichtig vor, bevor Sie die Tür loslassen. 2017.09 | v1.0 | F.01U.250.239 Installationsanleitung Bosch Security Systems...
Weitere Informationen zum Fortsetzen der Installation finden Sie unter „Montieren und Festziehen des AutoDome am Arm”. Hinweis! Stellen Sie sicher, dass Sie die Schrauben mit einem Drehmoment von 10‑12 Nm festziehen, da das Gerät nur so wasserdicht ist. Bosch Security Systems Installationsanleitung 2017.09 | v1.0 | F.01U.250.239...
LWL-Norm ITU-T G.651 erfüllen oder übertreffen. LWL-Typ, SMF 8–10/125-µm-SMF. Muss die LWL-Norm ITU-T G.652 erfüllen oder übertreffen. Maximale 60 km Entfernung Voraussetzungen Medienkonverter-Empfänger (CNFE2MC/IN) an der Controller-Seite des Systems Anschlussklemme LC-Duplexsteckverbinder oder einzelner SC- Steckverbinder 2017.09 | v1.0 | F.01U.250.239 Installationsanleitung Bosch Security Systems...
