Installation
4.5

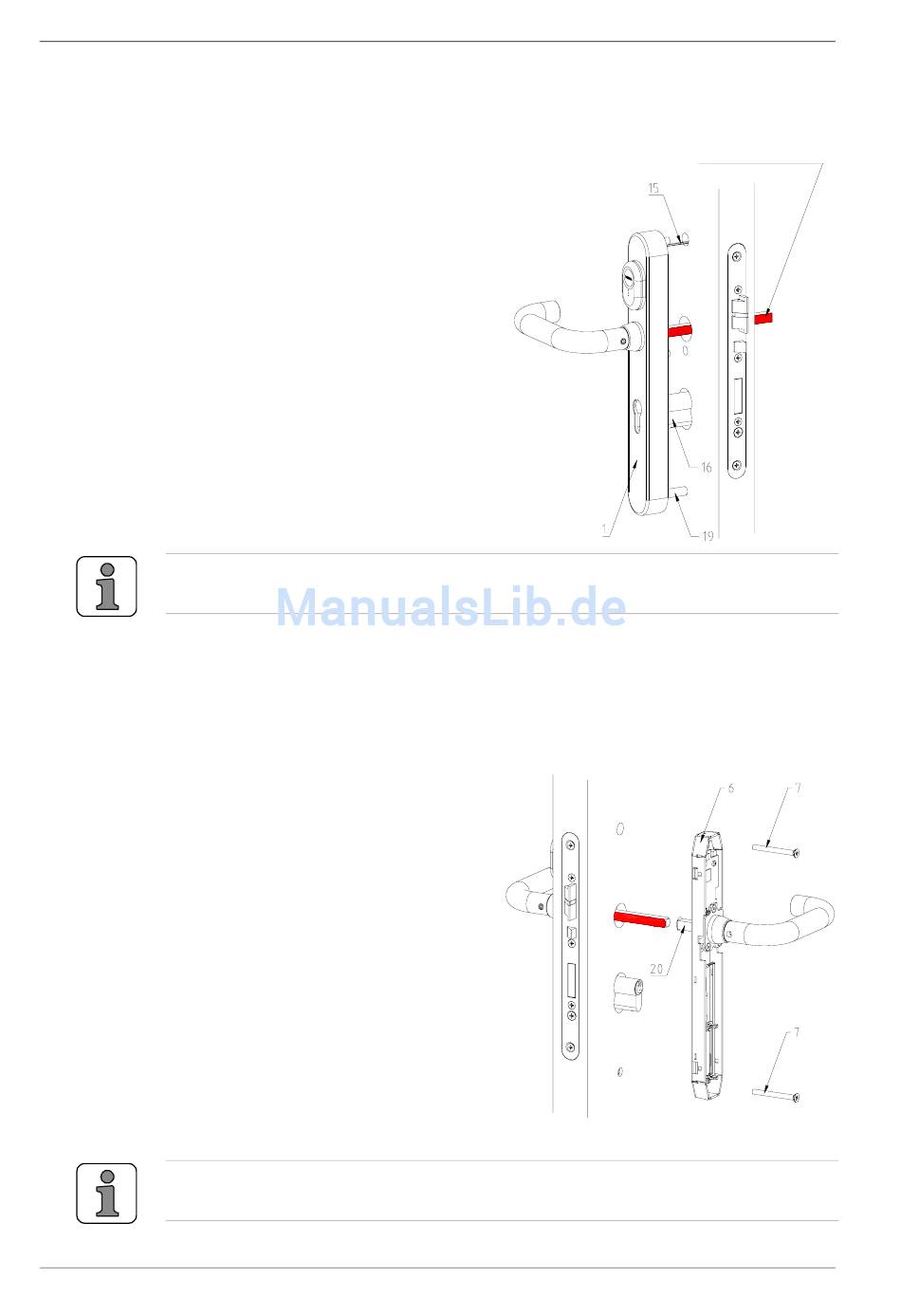

Beschlag montieren
Aussenschild aufstecken
1. Schliesszylinder (16) in das
2. Verbindungskabel (15) durch
3. Aussenschild (1) auf die Tür
Hinweis: Um die Kupplungseinheit zu entlasten, muss nach dem Aufstecken
des Aussenschildes am Drückerdorn auf der Türinnenseite gezogen werden!
Innenbeschlag montieren
1. Falls Kunststoffhülse (20) nicht im Drücker des Innenbeschlages vor-
2. Innenbeschlag (6) aufstecken
3. Innenbeschlag (6) mit den
Wichtig: Je nach Türstärke bzw. Drückerform kann es sein, dass die
Länge des Drückerdorns angepasst werden muss (siehe Tabell Seite 7)!
- 16 -
Schloss einschieben und mit
der Zylinderbefestigungs-
schraube sichern (nicht fest-
schrauben).
die obere Befestigungsboh-
rung durch die Tür führen und
Zentrierhülse (19) auf die
untere Gewindehülse aufste-
cken.
aufstecken.
montiert ist, muss die Kunststoffhülse für Drückerdorn (20) in den Drüc-
ker des Innenbeschlages (6) bis zum Anschlag eingesteckt werden.
und Verbindungskabel am E-
Modul anstecken.
zwei Befestigungsschrauben
(7) mit dem Aussenschild (1)
verschrauben.
max. Anzugsdrehmoment:
2,5 ±0,5 Nm
K2tgo701-de-2010-06 - Kaba TouchGo c-lever
Installationsanleitung
