Installation
4.4

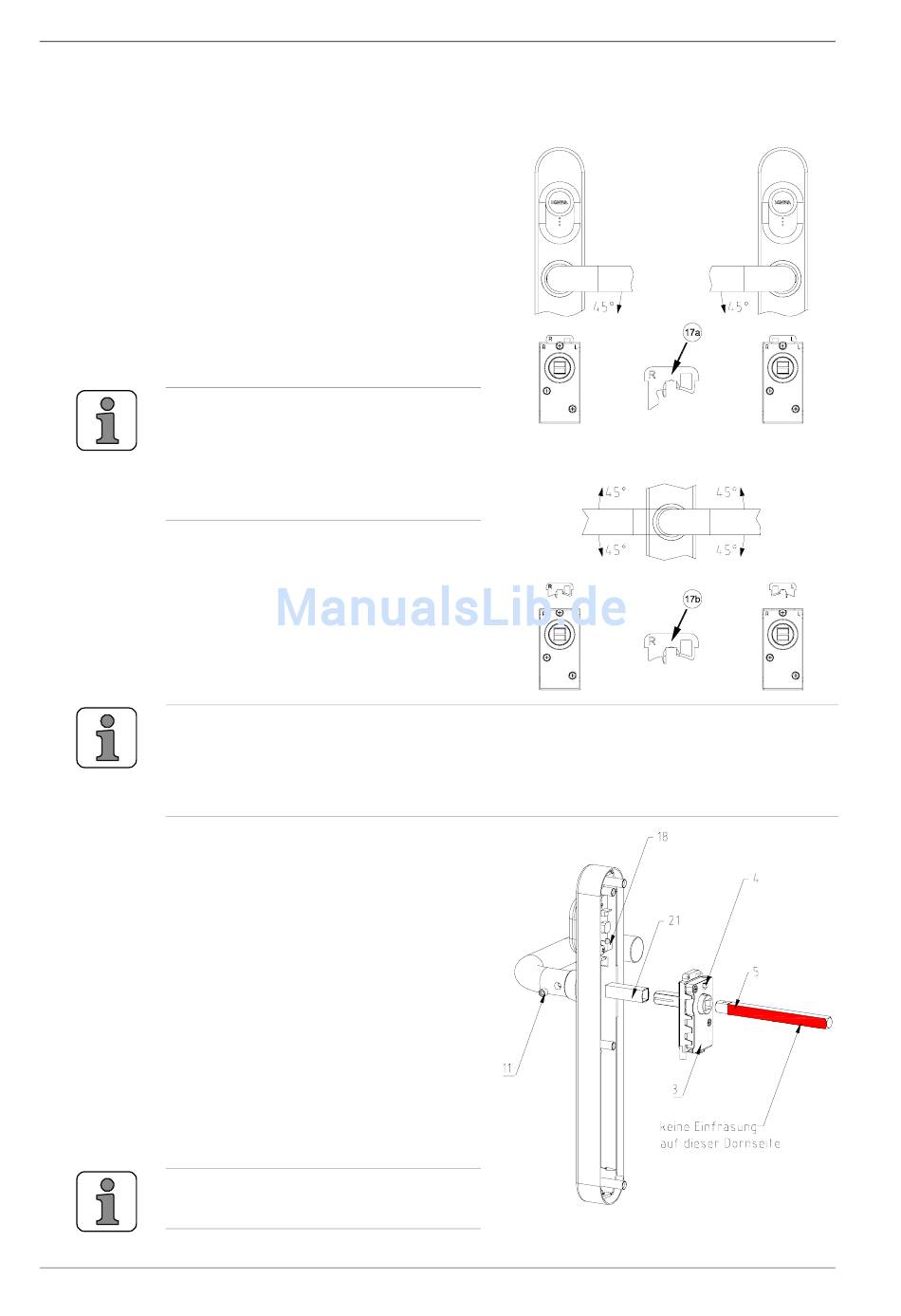

Kupplungseinheit einbauen
Kupplungseinheit vorbereiten
1. Bei Standardverwendung des
Hinweis:
Bewegung des Drückers nach oben
und unten verlangen, muss der Rich-
tungsgeber 17b von oben in die
Kupplungseinheit eingesetzt werden!
Wichtig: Um das Einschieben des Richtungsgebers zu erleichtern, muss
bei einer rechten Tür der Vierkant der Kupplungseinheit gegen den Uhr-
zeigersinn und bei einer linken Tür im Uhrzeigersinn bis zum Anschlag
gedreht werden!
Kupplungseinheit einsetzen
1. Den Drückerdorn (5) entspre-
2. Drückerdorn (5) von oben mit
Wichtig: Gewindestift (4) muss
immer nach oben gerichtet sein!
- 14 -
Kaba TouchGo c-lever ES1
Beschlags muss der Richtungs-
geber 17a entsprechend der
Türrichtung in die Kupplungs-
einheit von oben eingesetzt
werden.
Bei Schlössern, die eine
chend der Schlossnuss aus-
wählen und in den Vierkant
der Kupplungseinheit (3) so
stecken, dass die Einfräsung
am Drückerdorn nicht zur
Befestigungsschraube für den
Drücker (11) zeigt (siehe Bild).
Gewindestift (4) befestigen.
K2tgo701-de-2010-06 - Kaba TouchGo c-lever
Installationsanleitung
